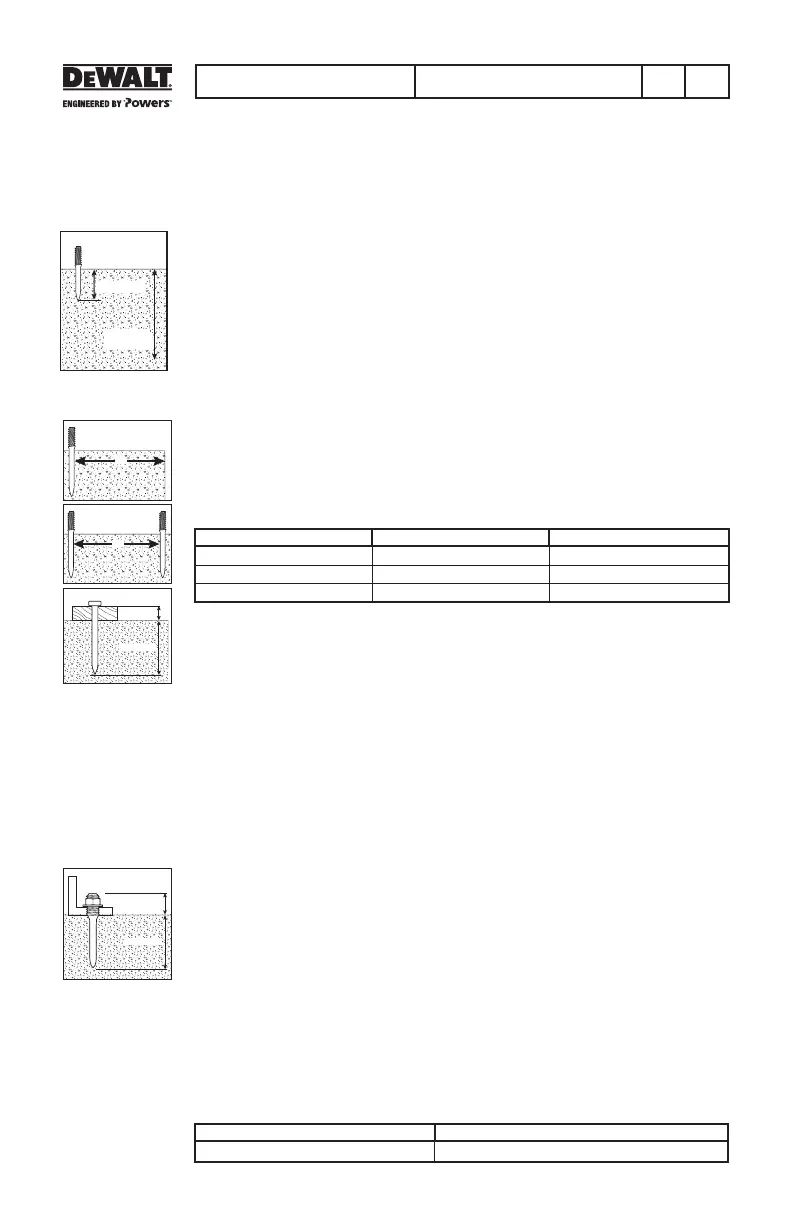

EXIGENCES D’INSTALLATION DE LA FIXATION
Il est important de comprendre les exigences relatives à l’épaisseur minimum du
matériau de base ainsi que les exigences concernant l’espacement et la marge de
bordure minimum. Le non-respect de ces instructions peut provoquer des problèmes au
niveau de la fixation et entraîner des risques potentiels d’accident.
ÉPAISSEUR DU MATÉRIAU DE BASE
Le matériau en béton devrait être au moins trois (3) fois plus épais que la profondeur
d’enrobage de la fixation. Si le béton est trop mince, les forces de compression qui
pèsent sur les pointes des fixations peuvent provoquer une rupture de la face libre
du béton. Les morceaux de béton ou de fixation qui tombent peuvent être dangereux
et entraîner une diminution de la résistance à l’arrachement de la fixation. Pour les
applications dans la paroi de face du bloc de béton, choisissez une fixation dont la
longueur ne dépasse pas l’épaisseur de la paroi.
GUIDE DE PÉNÉTRATION DES FIXATIONS
Le tableau qui suit indique les profondeurs de pénétration ou d’enrobage typiques pour
chaque matériau de base. La pénétration varie selon la densité du matériau. Ce tableau
doit donc être utilisé comme un guide puisque la densité de ces matériaux peut varier.
Lorsque vous avez un doute, nous vous recommandons d’effectuer des essais de
performance sur le terrain.
DENSITÉ MATÉRIAU DE BASE TYPIQUE PÉNÉTRATION
Matériau mou demaçonnerie Blocs de béton 1po (26mm) – 11/4po (32mm)
Béton de densité moyenne Béton coulé 3/4po (19mm) – 1po (26mm)
Béton dense Béton précontraint/préfabriqué 5/8po (16mm) – 3/4po (19mm)
MARGE DE BORDURE
N’effectuez pas de fixation en deçà de 3po de la marge de bordure du béton. Si le
béton se fissure, il se peut que la fixation ne résiste pas. Il est possible de diminuer la
marge de bordure pour des applications comme les bas de porte si un essai de fixation
a été exécuté.
ESPACEMENT
Le positionnement des fixations trop près l’une de l’autre dans le béton ou la
maçonnerie peut provoquer la fissuration. La distance minimale recommandée entre les
fixations est de 3po d’entraxe.
SÉLECTION DE LA LONGUEUR DE LA FIXATION DANS DU BÉTON
Pour les applications permanentes qui requièrent des tiges dans le béton, déterminez
d’abord l’épaisseur de l’élément qui doit être attaché. À ce résultat, ajoutez la
profondeur d’enrobage ou de la pénétration requise dans le matériau de base. Vous
obtiendrez la longueur nécessaire pour la tige de la fixation. Pour des applications dans
la paroi de face d’un bloc de maçonnerie, sélectionnez une fixation dont la longueur ne
dépasse pas l’épaisseur de la paroi de face.
Pour des applications amovibles avec goujons filetés, la longueur de la tige
nécessaire est égale à la profondeur d’enrobage requise. Pour déterminer la longueur
minimale du filetage, additionnez l’épaisseur du montage avec l’épaisseur de l’écrou et
de la rondelle. L’épaisseur de l’écrou et de la rondelle est égale au diamètre nominal
du filetage. Ne serrez pas trop les pièces filetées. Les valeurs maximales de couple
de serrage sont énumérées dans le tableau ci-dessous. L’utilisation d’une noix de
serrage est recommandée pour réduire le risque de trop serrer les fixations. Pour les
applications critiques, effectuez un essai sur le terrain.
COUPLE MAXIMUM POUR GOUJON DE 1/4PO COUPLE MAXIMUM POUR GOUJON DE 3/8PO
2pi-lb ou 2,7Nm 4pi-lb ou 5,4Nm
penetration
3x
penetration
Pénétration
3x
pénétration
Fixture
Embedment
3”
3”
Élément
Enrobage
Thread Length
Embedment
Longueur du
filetage
Enrobage
