Dibo PTL-M - Übersicht Funktionskomponenten

DE KOMPONENTEN
DiBO 18
ÜBERSICHT FUNKTIONSKOMPONENTEN
1 MOTOR
Der Motortyp hängt vom Typ des Reinigers ab (siehe “Technische Daten” auf
Seite 30 ). Für Wartung und Service der Motor teilt DiBO Sie zu mit, den
Führer anzuzeigen, der mit der Motor angebracht wird. Aller Service und
Wartung Instruktionen werden im Anleitung der Motor beschrieben. Die PTL-M-
Maschinen werden von Hand gestartet, die PTL-L-Maschinen werden von Hand
oder elektrisch gestartet.
2 MANOMETER
Das Manometer zeigt den Wasserdruck an.
3 HOCHDRUCKPUMPE
Der Hochdruckpumpentyp hängt vom Reinigertyp ab (siehe “Technische
Daten” auf Seite 30 ).
4 BRENNSTOFFTANK
Den Motor ausschalten und mindestens 2 Minuten lang abkühlen lassen,
bevor der Tankdeckel abgenommen wird. Der Brennstotank kann gefüllt
werden, indem er die Brennstokapsel entfernt (nach links ist lose). Den
Tank im Freien oder an einem gut belüfteten Ort auüllen. Dort können an
einer Treibstostation oder mit einem Benzinkanister wieder getankt werden.
Behälter der korrekte und reine Kraftsto. Zahlen Sie Aufmerksamkeit
auf diesem besonders am Gebrauch der Benzinkanister! Dort können
ausschließlich verwendet werden dem obligatorischen Kraftsto. Überprüfen
Sie den Benzinkanister auf dem Verstopfen. Es gibt eine Anzeige, die auf dem
Behälter bereitgestellt wird, um zu sehen, wo dort gefüllt werden können. Den

Kraftsto von Funken, oenen Flammen, Zündflammen,
Hitze oder anderen Zündquellen fern halten. Wenn
Kraftsto verschüttet wurde, warten, bis sich die Dämpfe
verflüchtigt haben, bevor der Motor gestartet wird.

Aufmerksamkeit beim Starten: Motorabgase enthalten
Kohlenmonoxid, ein giftiges Gas, Einatmen vermeiden. Wenn Sie
merken, dass Ihnen während der Verwendung dieses Produktes
schlecht, schwindelig oder flau wird, schalten Sie das Gerät SOFORT
aus und gehen Sie an die frische Luft! Suchen Sie einen Arzt auf!
-
Achtung: Kraftsto und Kraftstodämpfe sind extrem
leicht entflammbar und explosiv. Feuer oder Explosionen
können zu schweren Verbrennungen oder Tod führen.
5 DRUCKREGELVENTIL
Der Druckregler/Druckregelventil befindet sich an der Vorderseite der Pumpe.
Über den Druckregelventil ist ein Drehknopf (PTL-M 200/18) kann der Druck
drucklos eingestellt werden. Schalter nach rechts drehen – Höherer Druck (+)
Schalter nach links drehen – Niedrigerer Druck (-) Auf der PTL-L & PTL-M 250/13
ist ein Druckregelventil mit einer festen Werkseinstellung, nicht einstellbar. Der
Druck kann nur eingestellt werden, wenn die Sprühpistole in Betrieb ist und der
Manometer zeigt den Spritzdruck an.

Info: Leerlaufdrehzahlregelung erfolgt über das Druckregelventil,
der Drehzahlregelhebel des Kraftstomotors darf nicht als „in
Betrieb“ verwendet werden (nur während des Startprozess).

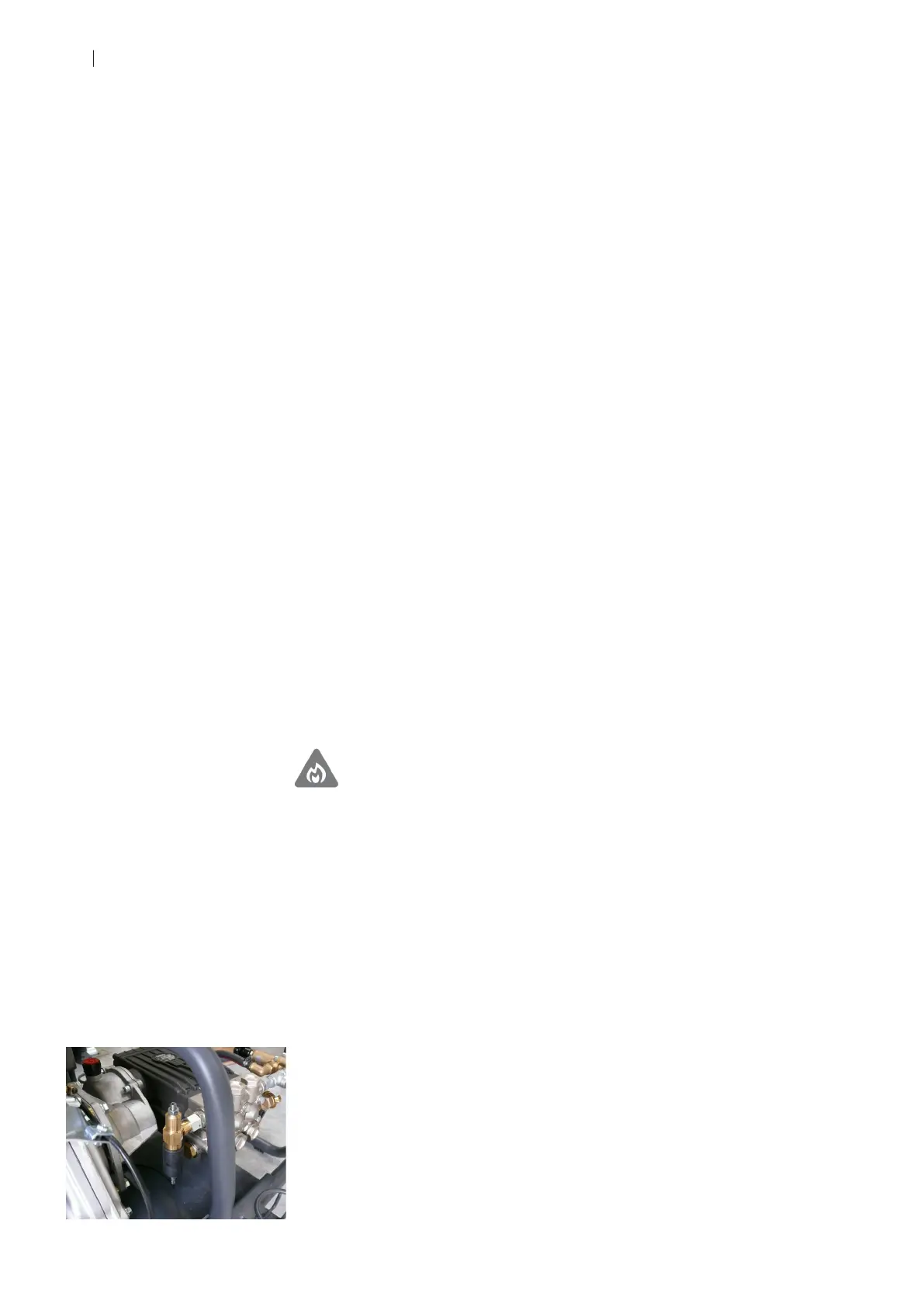

6 THERMOVENTIL NICHT ÜBERALL PRÄSENT
Das thermische Ventil ist mit der Hochdruckpumpe verbunden und stellt sicher,
dass die Wassertemperatur in der Pumpe geschützt wird. Dieses Ventil önet
sich, wenn die Temperatur der Pumpe zu hoch ist und das heiße Wasser abläuft.
7 ELEKTRONISCHER DREHZAHLREGLER PTLM
Die Elektronischer Drehzahlregelung befindet sich am Hochdruckausgang
der Pumpe. Dieser Kontroller reduziert die Motordrehzahl, wenn der Bypass
aktiviert wird, und erhöht sich bei Aktivierung auf die maximal eingestellte
Geschwindigkeit.
