ESPAÑOL
9

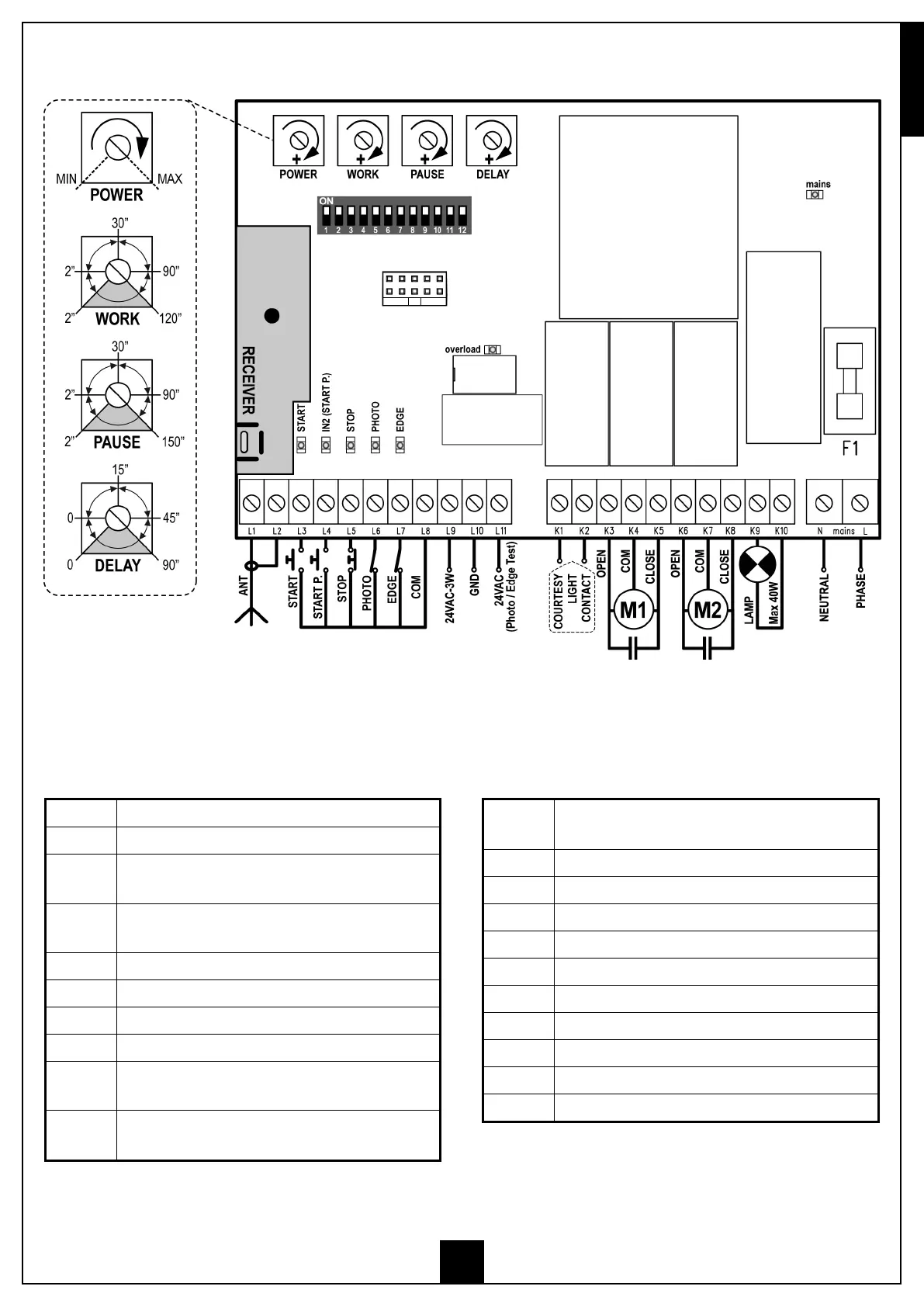

CUADRO DE CONEXIONES ELÉCTRICAS
L1 Antena de la centralita
L2 Blindaje de la antena
L3
Comando de apertura para la conexión de
dispositivos tradicionales con contacto N.A.
L4
Comando de apertura peatonal para la conexión de
dispositivos tradicionales con contacto N.A.
L5 Comando de STOP (paro) Contacto N.C.
L6 Fotocélula. Contacto N.C.
L7 Banda. Contacto N.C. o banda de caucho resistivo
L8 Común (-) de comandos
L9 - L10
Salida de alimentación de 24 VCA para las
fotocélulas y otros accesorios
L10 - L11
Alimentación de la fotocélula de TX para la prueba
funcional
K1 - K2
Contacto para activar el temporizador de una luz de
cortesía
K3 Apertura motor 1
K4 Común motor 1
K5 Cierre motor 1
K6 Apertura motor 2
K7 Común motor 2
K8 Cierre motor 2
K9 - K10 Intermitente 230V 40W / 120V 40W
N Neutro alimentación 230 V / 120 V
L Fase alimentación 230 V / 120 V
J1 NO SE UTILIZA
ATENCIÓN: Si no se utilizan las entradas normalmente cerradas (STOP, PHOTO, EDGE) deben ser conectada con el común
de comandos COM (-)
