PORTUGUÊS
16
E

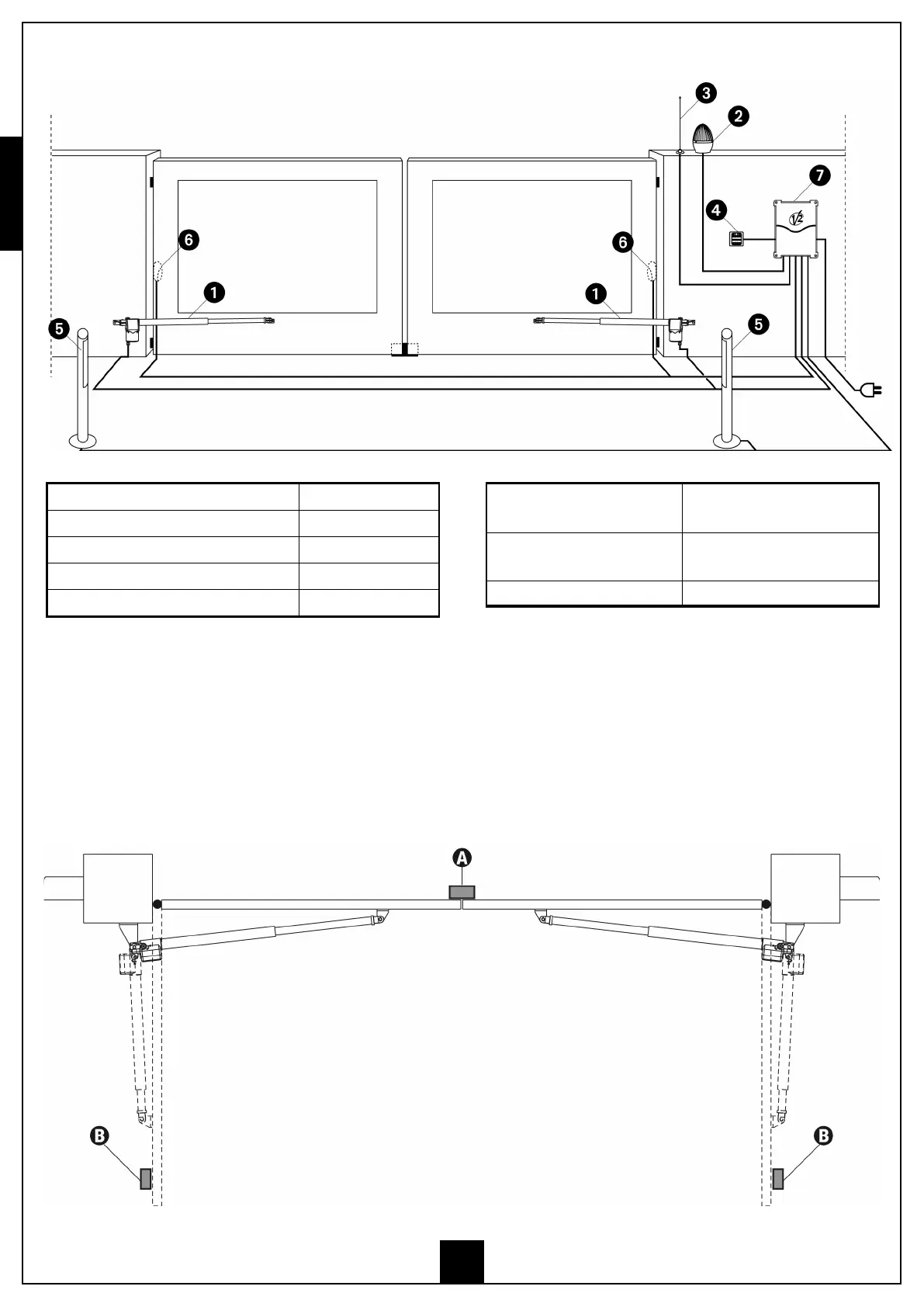

SQUEMA DE INSTALAÇÃO
OPERAÇÕES PRELIMINARES
A nova série de actuadores foi estudada para automatizar portões a batente com peso de até 200 Kg, com folhas de até
2,5 m de comprimento. Antes de proceder à instalação é fundamental certificar-se de que o portão pode abrirse e fechar-se livremente e
verificar escrupulosamente os seguintes pontos:
• Gonzos e eixos se devem estar em perfeito estado e oportunamente lubrificados.
• Nenhum obstáculo deve impedir o movimento
• Nenhum atrito com o solo e entre as portas (dilatação mecânica de 7 a 8 mm mínimos)
• O portão deve ser dotado de paragem central
e paragens laterais : estas são indispensáveis
para um bom funcionamento do sistema.
Actuador
cabo 4 x 1 mm
2
Intermitência
cabo 2 x 1,5 mm
2
Antena
cabo RG-58
Selector com chave ou digital
cabo 2 x 1 mm
2
Barras de segurança (EN 12978)
-
Células fotoeléctricas
internas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
Células fotoeléctricas
externas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
Quadro de comando
cabo 3 x 1,5 mm
2
