FRANÇAIS
45

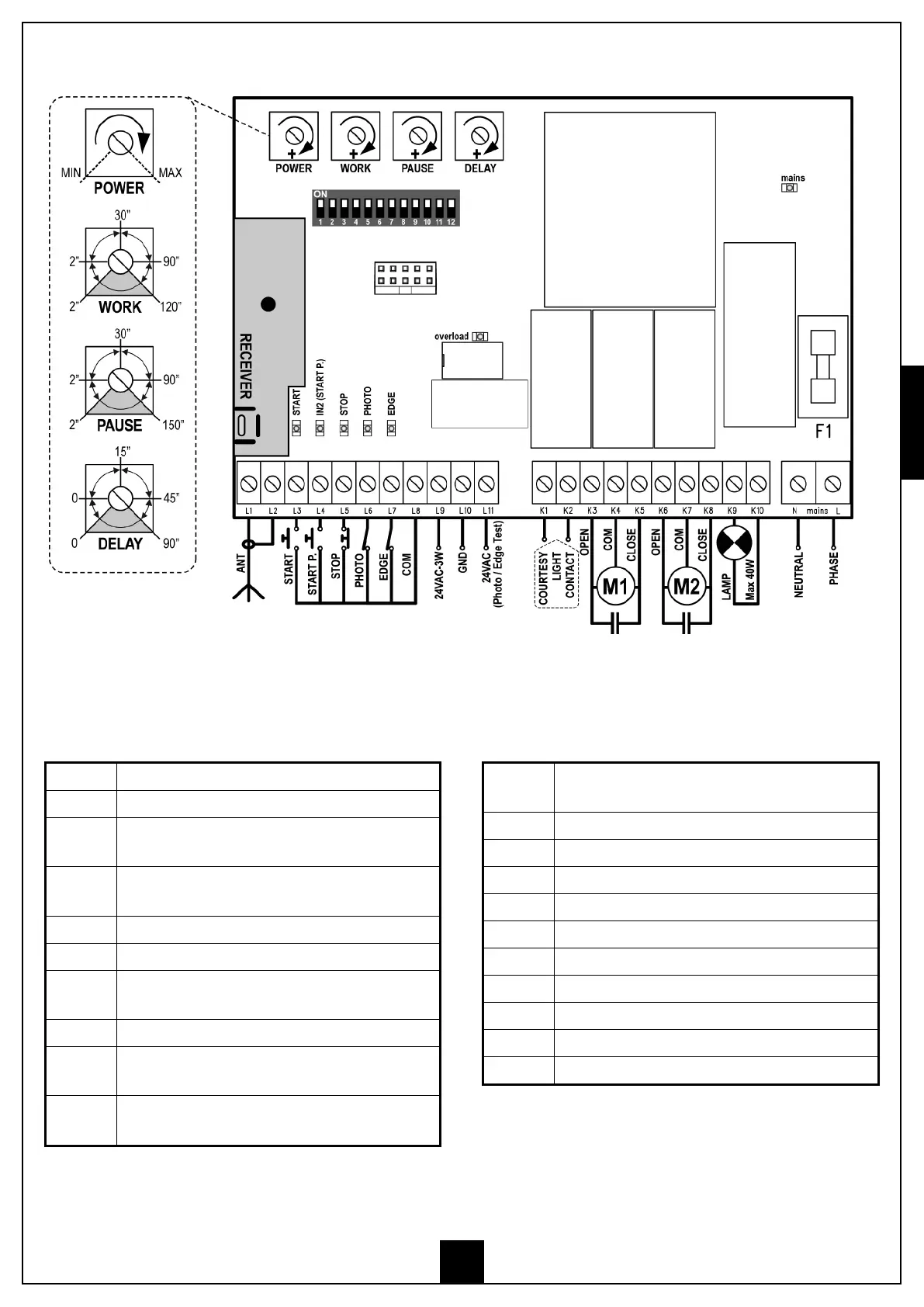

TABLEAU BRANCHEMENTS ÉLECTRIQUES
L1 Centrale antenne
L2 Blindage antenne
L3
Commande d'ouverture pour le branchement de
dispositifs traditionnels avec contact N.O.
L4
Commande d'ouverture piéton pour le branchement
de dispositifs traditionnels avec contact N.O.
L5 Commande d'arrêt STOP. Contact N.F.
L6 Photocellule. Contact N.F.
L7
Barre palpeuse. Contact N.F. ou barre palpeuse en
caoutchouc conducteur résistif
L8 Commun (-) commandes
L9 - L10
Sortie alimentation 24 VAC pour photocellules et
d'autres accessoires
L10 - L11
Alimentation TX photocellules pour Test de
fonctionnement
K1 - K2
Contact pour activer le temporisateur d'une lumière
de courtoisie
K3 Ouverture moteur 1
K4 Commun moteur 1
K5 Fermeture moteur 1
K6 Ouverture moteur 2
K7 Commun moteur 2
K8 Fermeture moteur 2
K9 - K10 Clignotant 230V 40W / 120V 40W
N Neutre alimentation 230V / 120V
L Phase alimentation 230V / 120V
J1 NON UTILISÉ
ATTENTION: Les entrées normalement fermées (STOP, PHOTO, EDGE) si non utilisées doivent être shuntées avec le
commun commandes COM (-)
J1
