5

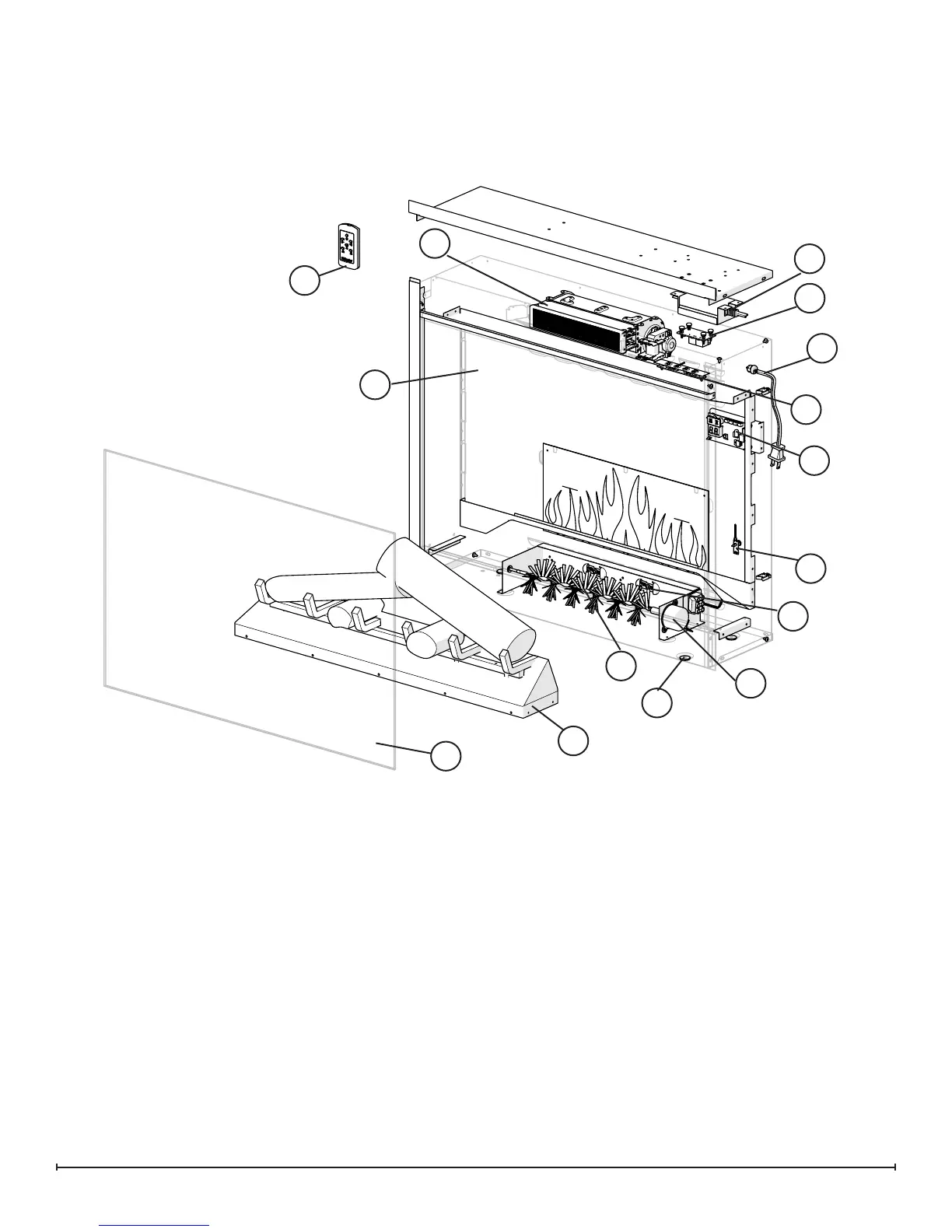

EXPLODED PARTS DIAGRAM
6
13
2
3
4
5
9
8
7
14
12
15
11
REPLACEMENT PARTS
1. Flicker Motor . . . . . . . . . . . . . . . . . . . .2000220100RP
2. Heater Assembly (with Cutout) ......2203610100RP
3. Thermistor ......................3001380100RP
4. Cord Set .......................4100090204RP
5. Flicker Rod .....................5902620100RP
6. Partially Reective Panel ..........5902580300RP
7. Front Glass . . . . . . . . . . . . . . . . . . . . .5902570200RP
8. Felt Feet Pads (set of 4) . . . . . . . . . . .8600140101RP
9. Log Set Assembly . . . . . . . . . . . . . . . .0439560400RP
10. Display/ Control Board . . . . . . . . . . . .3001350200RP
11. Switchboard ....................3001370100RP
12. Relay Board ....................3001360100RP
13. AC/DC Adapter ..................2100250100RP
14. LED Light Assembly (2 LED’s). ......3001390100RP
15. Remote Control ..................6700510200RP
1
10
