8 www.dimplex.com
Installation du foyer électrique
Ne pas installer le foyer dans un
endroit exposé à l’humidité.
2. Capuchonner le haut du conduit
de la cheminée pour empêcher
la pluie de pénétrer.
3. Planier l’alimentation électrique.
4. Poser une prise de courant dans
l’espace du foyer existant. Sinon,
il est possible de laisser le cor-
don d’alimentation courir le long
de l’âtre avant à une prise de
courant se trouvant à proximité
du foyer
5. S’assurer que le foyer est hors
tension (voir fonctionnement à la
page 8). Brancher le foyer dans
la prise de courant et faire glisser
l’appareil dans l’espace du foyer
existant.
6. Enfoncer le foyer à l’intérieur et
le placer de façon à ce qu’il soit
centré dans l’ouverture. Pour
régler la hauteur des 4 pattes
sous l’appareil, les tourner dans
le sens des aiguilles d’une
montre pour les monter et en
sens inverse des aiguilles d’une
montre pour les abaisser. Le
foyer sera ainsi de niveau avec
le foyer existant.
7. Installer la bordure autour du
foyer (si l’inclus avec de foyer
électrique) et appuyer sur la
bordure et(ou) enfoncer le foyer
jusqu’à ce que la bordure soit
bien appuyée contre le mur ni.
AVERTISSEMENT : Il est pos-
sible d’utiliser le pare-étincelles du
foyer existant avec l’insert de foyer
électrique. Comme les éléments
chauffants génèrent de la chaleur, il
faut toutefois s’assurer que ces ac-
cessoires permettent une circulation
d’air adéquate à l’avant de l’appareil.
Ne pas se servir des portes du
foyer existant si elles ferment de
façon étanche. Si vous utilisez une
double porte pliante, les portes
doivent être ouvertes pour permet-
tre à la chaleur de s’échapper.

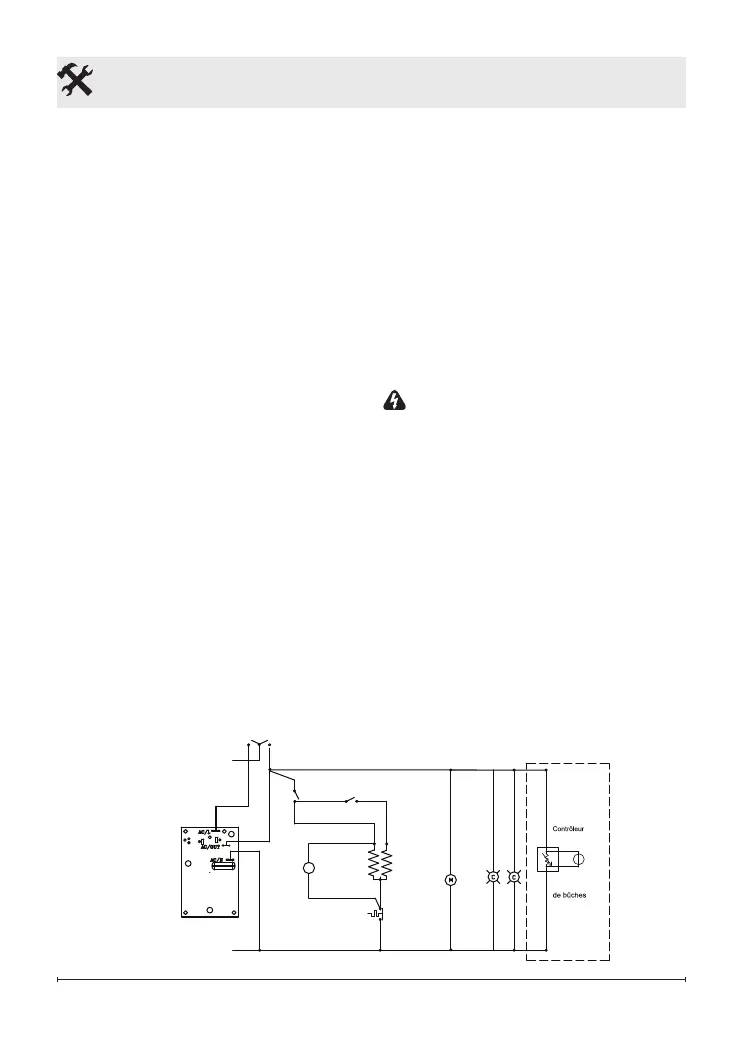

Câblage
DFI2310 SEULMENT
M
N
L
Interrupteur de
chaleur òlevòe
Interrupteur de
chaleur modòròe
Moteur de
ventilateur
DEL lumiñres
pour l'ensemble
Moteur de l'effet
de flamme
bord è DEL
Élòments
Thermorupteur
Ròcepteur de la
tòlòcommande
Interrupteur a
trois positions
Infòrieure
lumiòre
