Instalación de la chimenea
de chimenea para evitar que
penetre la lluvia.
3. Prevea la toma de corriente
eléctrica.
4. Instale una conexión en el inte-
rior de la chimenea ya existente.
Si no se instala una conexión
en el interior de la chimenea, el
cable eléctrico puede también
pasar enfrente de la entrada
de la chimenea estándar hasta
una conexión que se encuentre
cerca.
5. Asegúrese de que la corriente
esté apagada (vea funciona-
miento en la página 8). Conecte
la chimenea adaptable con la co-
nexión y deslice la unidad en el
interior de la chimenea estándar
ya existente.
6. Empuje la chimenea adaptable
en la caja de fuego y céntrela en
el interior del oricio. Ajuste los
cuatro pies en la parte inferior de
la chimenea adaptable dándole
vuelta en el sentido de las agujas
del reloj para levantar y en el
sentido contrario para bajar para
que el nivel coincida con la chi-
menea estándar ya existente.
7. Instale el conjunto para ador-
nar (si incluyó) en la chimenea
adaptable y empuje el adorno
y/o inserte de nuevo hasta que
el adorno esté a ras de la pared
acabada.
ADVERTENCIA: Inserción para
chimenea eléctrica puede usarse con
rejillas ya existentes.
Debido al calor producido por
el calefactor, las rejillas existentes
deben proveer suciente salida de
aire al frente de la unidad. No utilice
puertas de chimeneas estándares
que cierren o sellen la salida de
aire de la inserción para chimenea
eléctrica. Si la inserción para chi-
menea eléctrica es instalada atrás
de la puerta, la puerta debe estar
abierta para permitir salida de aire
caliente.

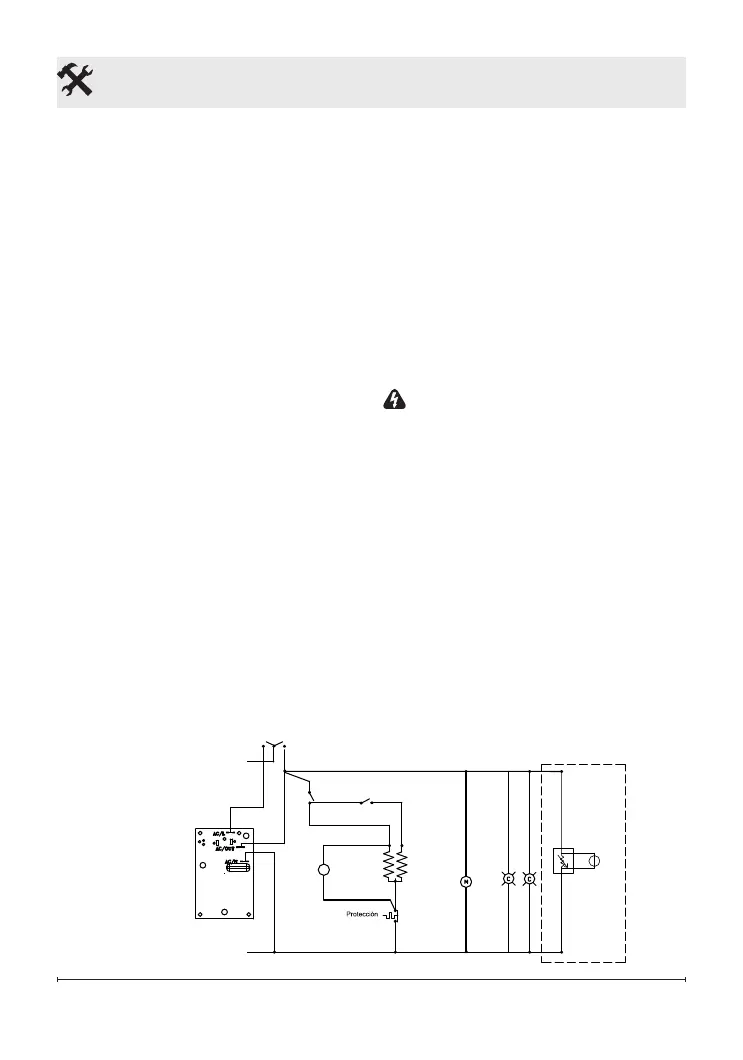

Cableado
DFI2310 Sólo
M
N
L
Interruptor de
calor alto
Interruptor de
calor bajo
Luces LED para
el ensamble de
leôos
Motor del
ventilador
Motor de efecto
de llama
Luz baja
Placa de
Control LED
Elementos
tòrmica
Receptor del
control remoto
Interruptor de
tres posiciones
