Dimplex DS5629 - Flammable Area Restrictions; Do Not Modify Stove; Polarized Plug and Extension Cords; No Burning Materials

5

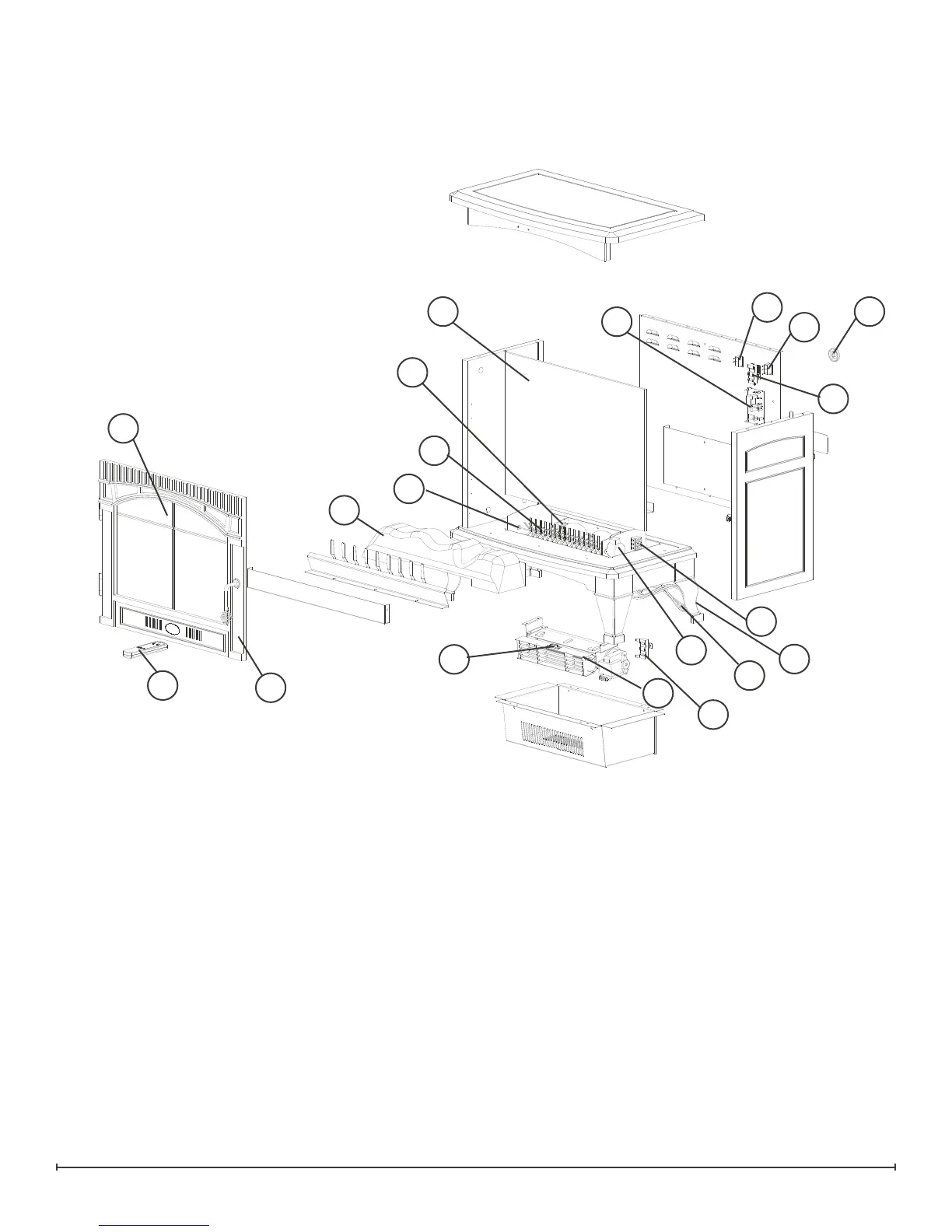

EXPLODED PARTS DIAGRAM
6
1
2
3
4
5
9
10
8
7
13
12
11
Cutout1. . . . . . . . . . . . . . . . . . . . . . . . . . . 2300270100RP
Flicker Motor2. . . . . . . . . . . . . . . . . . . . . . 2000210200RP
Heater/Blower Assembly3. . . . . . . . . . . . . 2200490700RP
Thermostat4. . . . . . . . . . . . . . . . . . . . . . 2300150100RP*
Switch (3 Position)5. . . . . . . . . . . . . . . . . 2800071100RP
Switch On/Off6. . . . . . . . . . . . . . . . . . . . . 2800070200RP
Flame Rod 7. . . . . . . . . . . . . . . . . . . . . . . 5900080600RP
Strain Relief Bushing8. . . . . . . . . . . . . . . 8500000400RP
Log Set9. . . . . . . . . . . . . . . . . . . . . . . . . . 0438780100RP
Lampholder10. . . . . . . . . . . . . . . . . . . . . . . 4200121000RP
Cord Set11. . . . . . . . . . . . . . . . . . . . . . . . . 4100040900RP
Terminal Block12. . . . . . . . . . . . . . . . . . . . . 4000070100RP
Capacitor13. . . . . . . . . . . . . . . . . . . . . . . . . 2300030100RP
Mirror14. ...........................5900630100RP
Front Glass15. . . . . . . . . . . . . . . . . . . . . . . 5900670100RP
Control Knob16. . . . . . . . . . . . . . . . . . . . . . 8800000300RP
Door17. . . . . . . . . . . . . . . . . . .Dependant on Color of Unit
Foot18. . . . . . . . . . . . . . . . . . . .Dependant on Color of Unit
Remote Control19. ...................3000370500RP
Remote Receiver Board20. . . . . . . . . . . . . 3000380200RP
14
15
16
18
17
19
20
