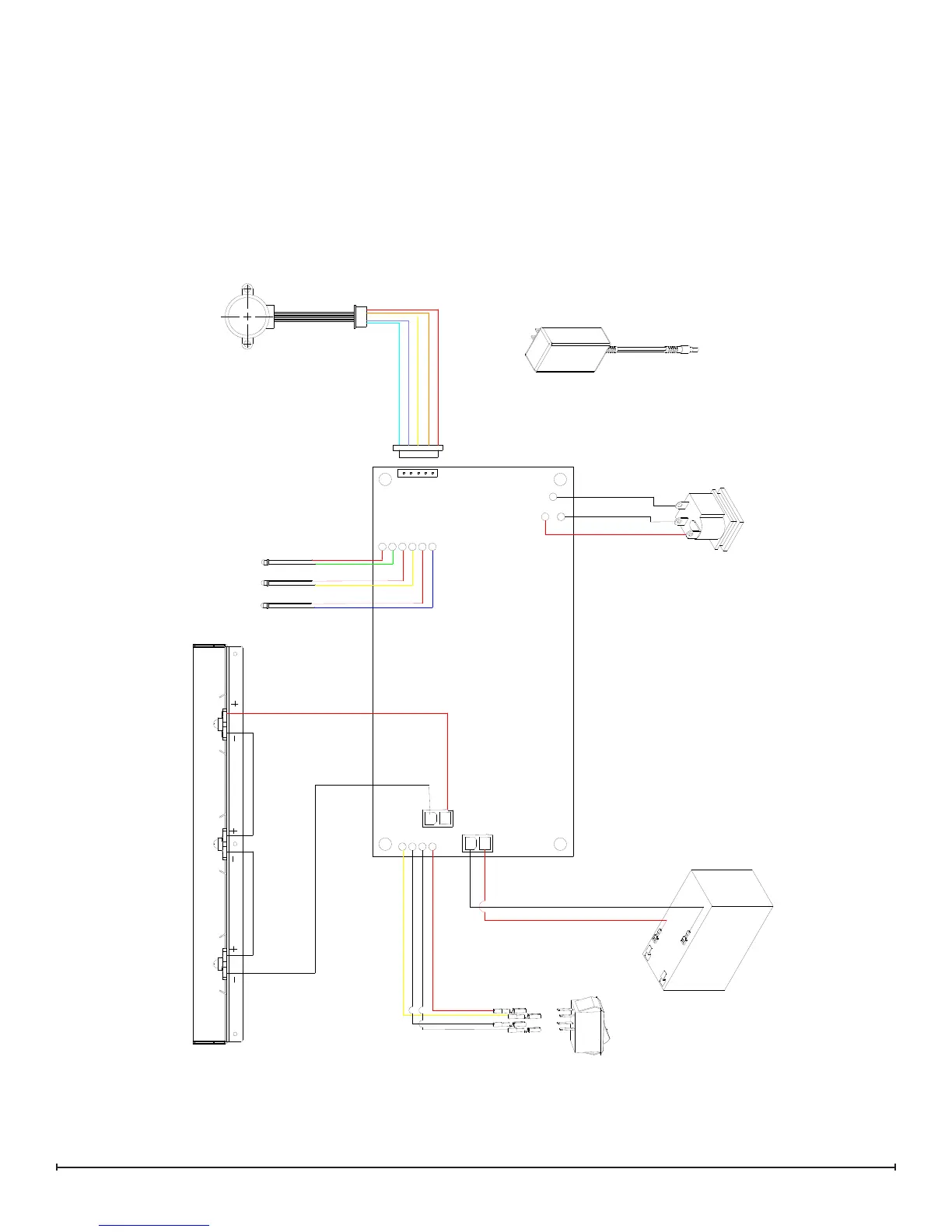

WIRING DIAGRAM
FLICKER MOTOR
P/N 3000240200
(HARNESS INCLUDED)
RED, ORANGE AND GREEN
BATTERY LEVEL INDICATOR LED'S
SUPPLIED WITH PCB
1 WATT LED
FLAME LIGHT
P/N 3700140100
1 WATT LED
FLAME LIGHT
P/N 3700140100
1 WATT LED
FLAME LIGHT
P/N 3700140100
WIRE AND CONNECTORS
PART OF PCB
ON/OFF
SWITCH
P/N 2800220100
BATTERY CHARGER /
LED DRIVER
CIRCUIT BOARD
12V, 8Ah SLA BATTERY
P/N 3700150100
UL APPROVED (COMPONENT)
DC JACK
POWER SUPPLY
INPUT: 120VAC, 50/60Hz
OUTPUT: 12VDC, 3A MAX
UL APPROVED
P/N 3700180100
