dirna Bergstrom Bycool Compact - Page 30

COMPACT
Air conditioning for vehicles
30
IT
Na
ºC
ºF
TEMP
ON/OFF
-
+
+
F
D
C
P
T
-
+
+
F
D
C
P
T

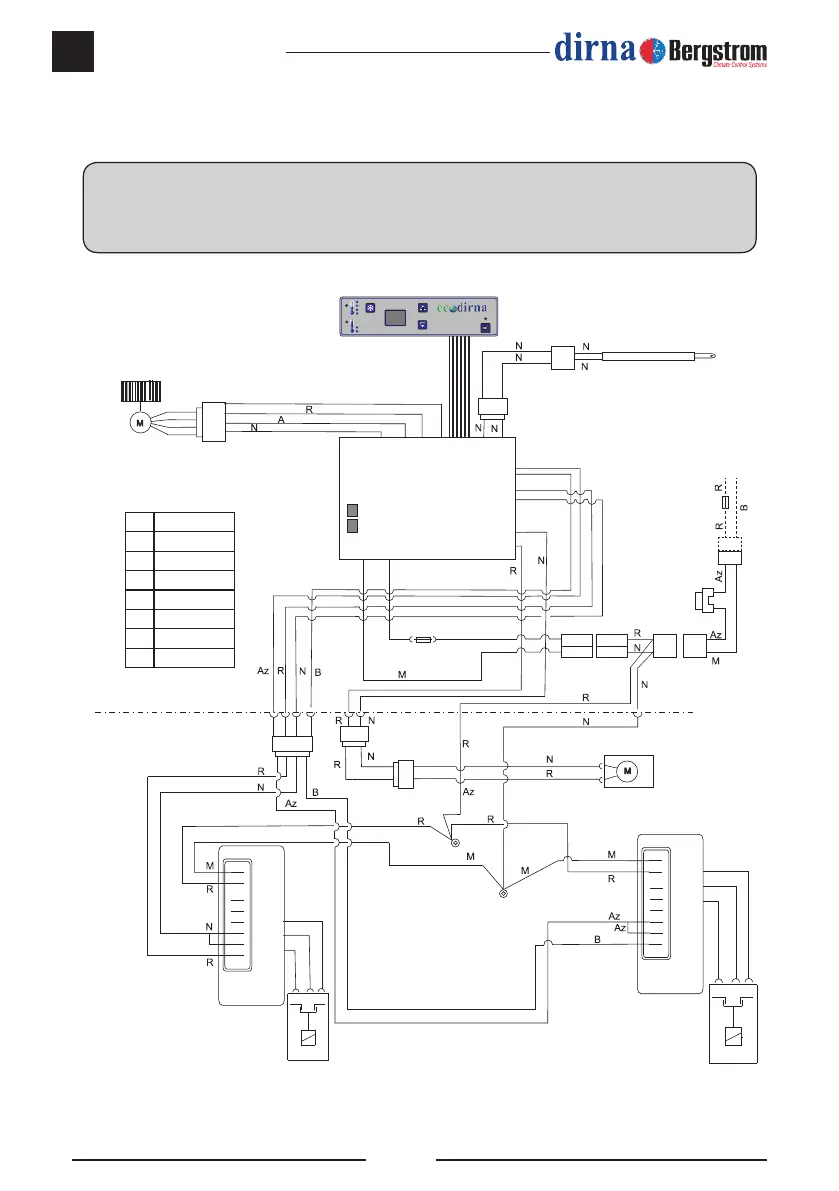

TUTTI I MODELLI, TRANNE EURO 6- Schema elettrico
AVVERTENZA IMPORTANTE!
Fare attenzione a non invertire le polarità effettuando la connessione dell’alimentazione all’impianto,
altrimenti il quadro comandi non si accende e l’impianto non funziona.
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Sonda di
temperatura
Controllo
elettronico
Ventilatore
Fascio di cavi
Elettroventilatore
Controllo
elettronico
compressore
Fusibile 40 A
(nella scatola dei
fusibili originale)
Fusibile 25 A.
Controllo
elettronico
compressore
Compressore
Compressore
Fusibile 10 A.
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consumo elettrico 30 mAmp.
2,6 Amp.
