dirna Bergstrom Bycool Compact - Page 37

COMPACT
Air conditioning for vehicles
37
PL
Na
ºC
ºF
TEMP
ON/OFF
-
+
+
F
D
C
P
T
-
+
+
F
D
C
P
T
Az Niebieski
N Czarny
R Czerwony
V Zielony
B Cel
A Zółty
Na Pomarańczowy
M Brown

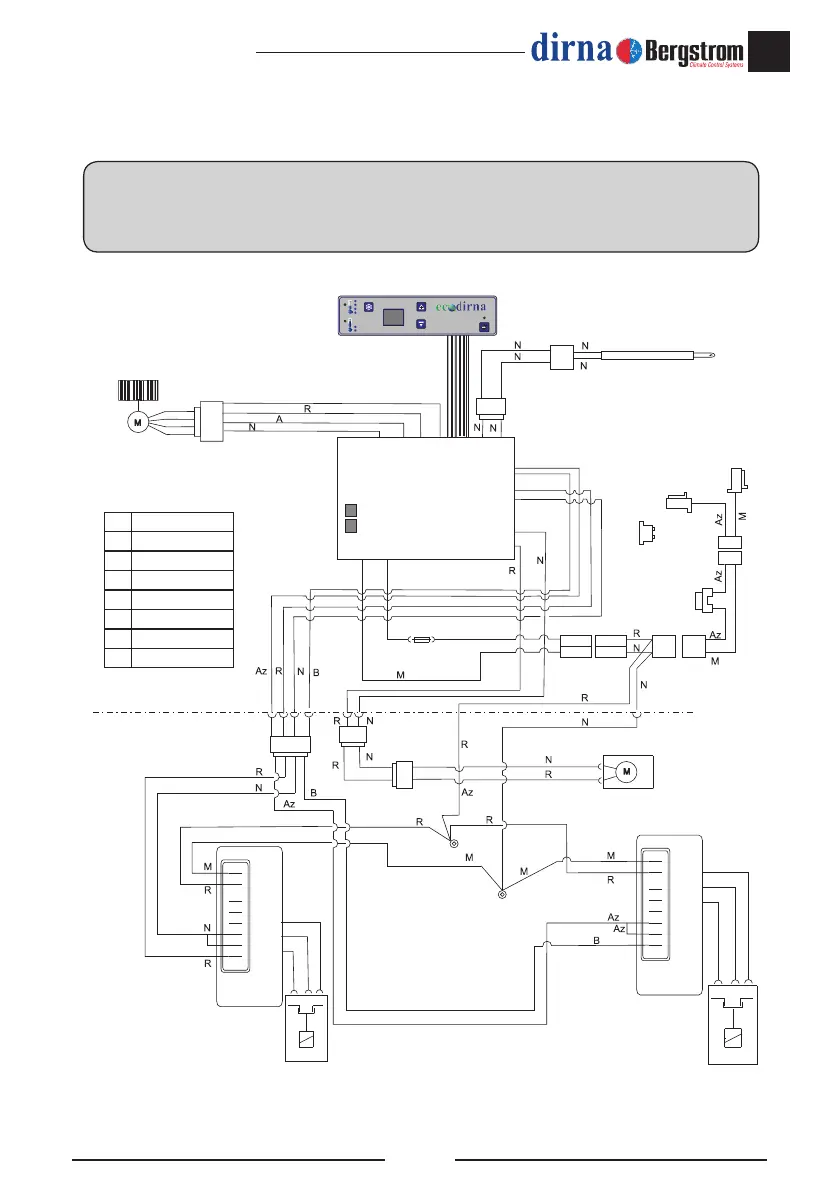

MODELE EURO 6 — Schemat elektryczny
WAŻNA UWAGA!
Należy uważać, aby nie zamienić biegunów przy podłączaniu zasilania do urządzenia. Grozi to
awarią elektroniki urządzenia uniemożliwiającą jego uruchomienie i działanie.
Sonda
temperatury
Kontrolka
elektroniczna
Dmuchawa
Taśma
Zespół elektryczny
Moduł
kontrolny
sprężarki
bezpiecznik 25A
w złączu oryginalnym
Bezpiecznik 25 A.
Złącza
oryginalne
Moduł
kontrolny
sprężarki
Sprężarka
Sprężarka
Bezpiecznik 10 A.
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Zużycie
energii 30 mAmp.
2,6 Amp.
