Dirna Minicool Compact User Manual

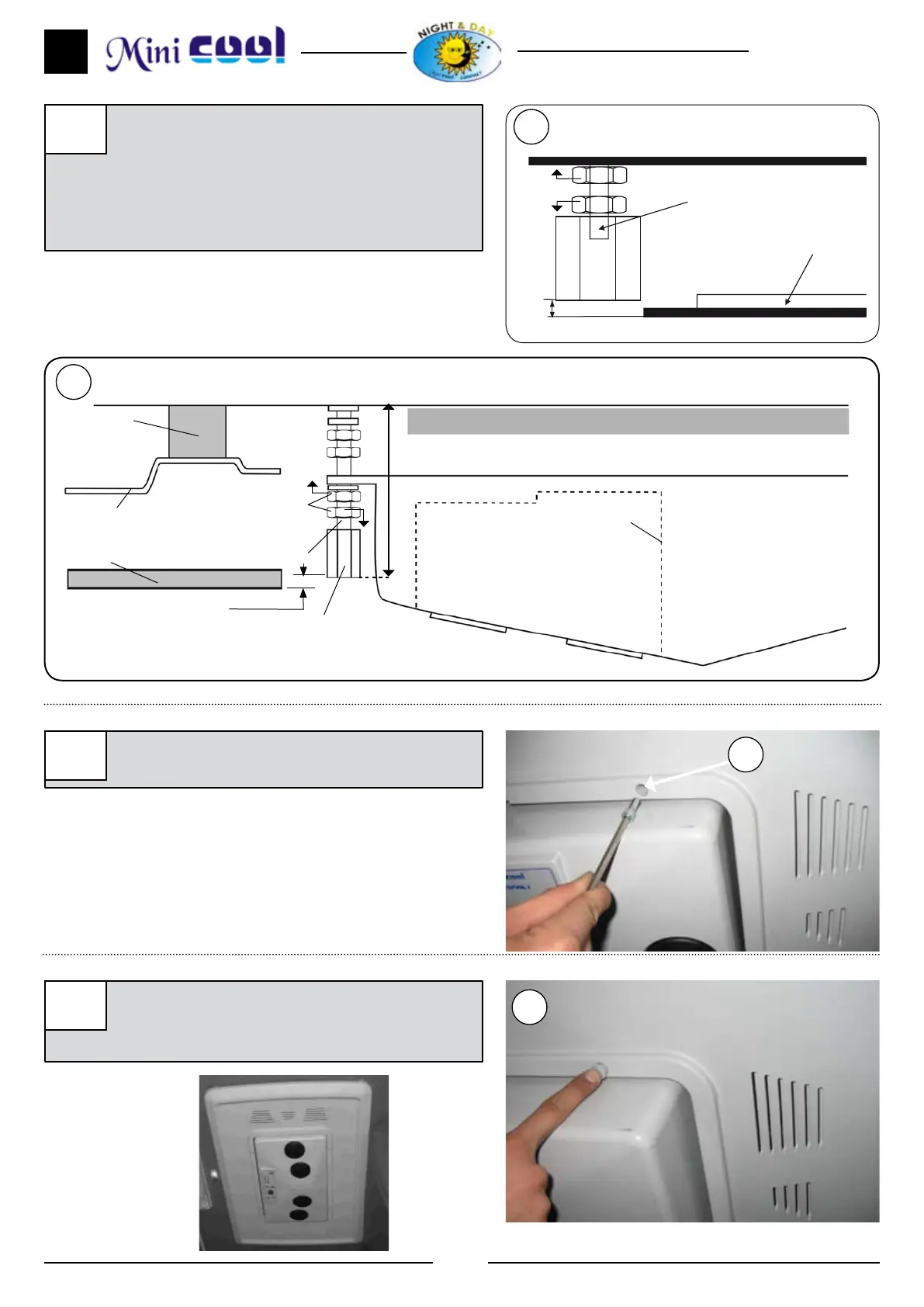

12
dirna, s.a.
ES
Exágono sujección frente
Tapizado
1 mm
Aprox.
Base Minicool
(A)
15
Colocar tuerca M6 (A) tras la tuerca de
jación del frente en cada espárrago. Colocar
exágonos M6 roscandolo hasta que quede 1
mm por encima del tapizado. Desenroscar
tuercas M6 (A) de este punto hasta que haga
tope con los exágonos y apretar contra estos.
15
Frente Minicool
con ventanillas
Tapizado
1 mm.
Junta
EPDM
Techo cabina
Exágonos M6
Tuerca M6
Espárrago M6
15
Base
(A)
Canalizador
Junta EPDM
16
Colocar la consola con (4) tornillos
M6/100x15 allen.
16
16a
Cubrir los (4) tornillos M6/100x15 allen
con los embellecedores redondos de M6 de
plástico.
16a
(D)
