Dirna Minicool Compact User Manual

11
dirna, s.a.
ES

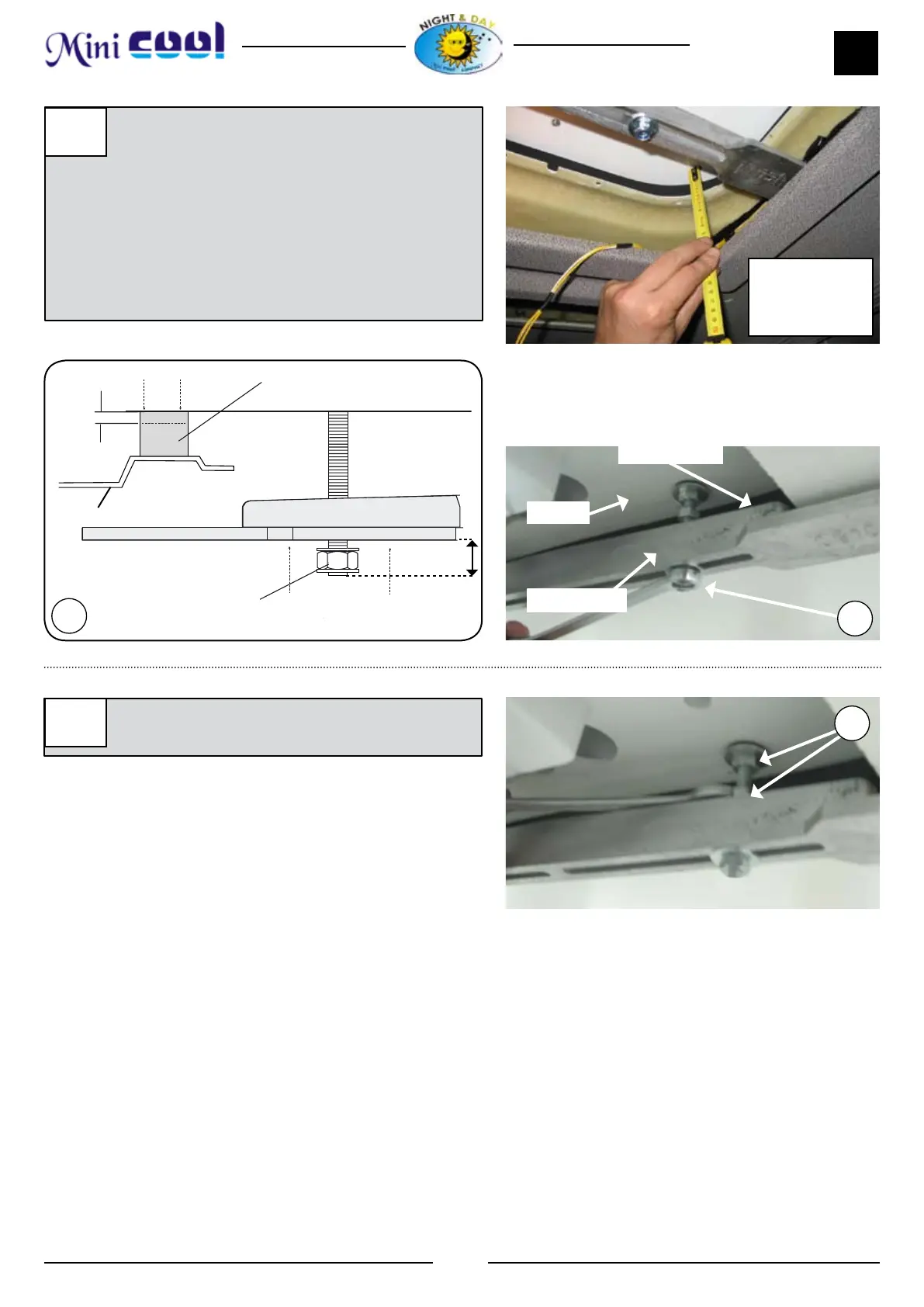

Comprobar la
compresión de la
junta EPDM usando
un exómetro en las
cuatro esquinas.
Junta EPDM
13
Base
Soporte
14
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
3-6mm.
Techo cabina
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
13
Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior (Punto 4a) del equipo entre 3 y
6mm; la junta debe quedar con un espesor
entre 19 y 22 mm.
Importante: Para evitar posibles ltraciones
de agua al interior de la cabina se debe asegu-
rar el apriete de la junta EPDM con la base del
Minicool tal y como se indica en el esquema.
13
14
Apretar (4) tuercas M8 al soporte y (4) a la
base del Minicool.
