Dirna Minicool Compact User Manual

10
dirna, s.a.
ES

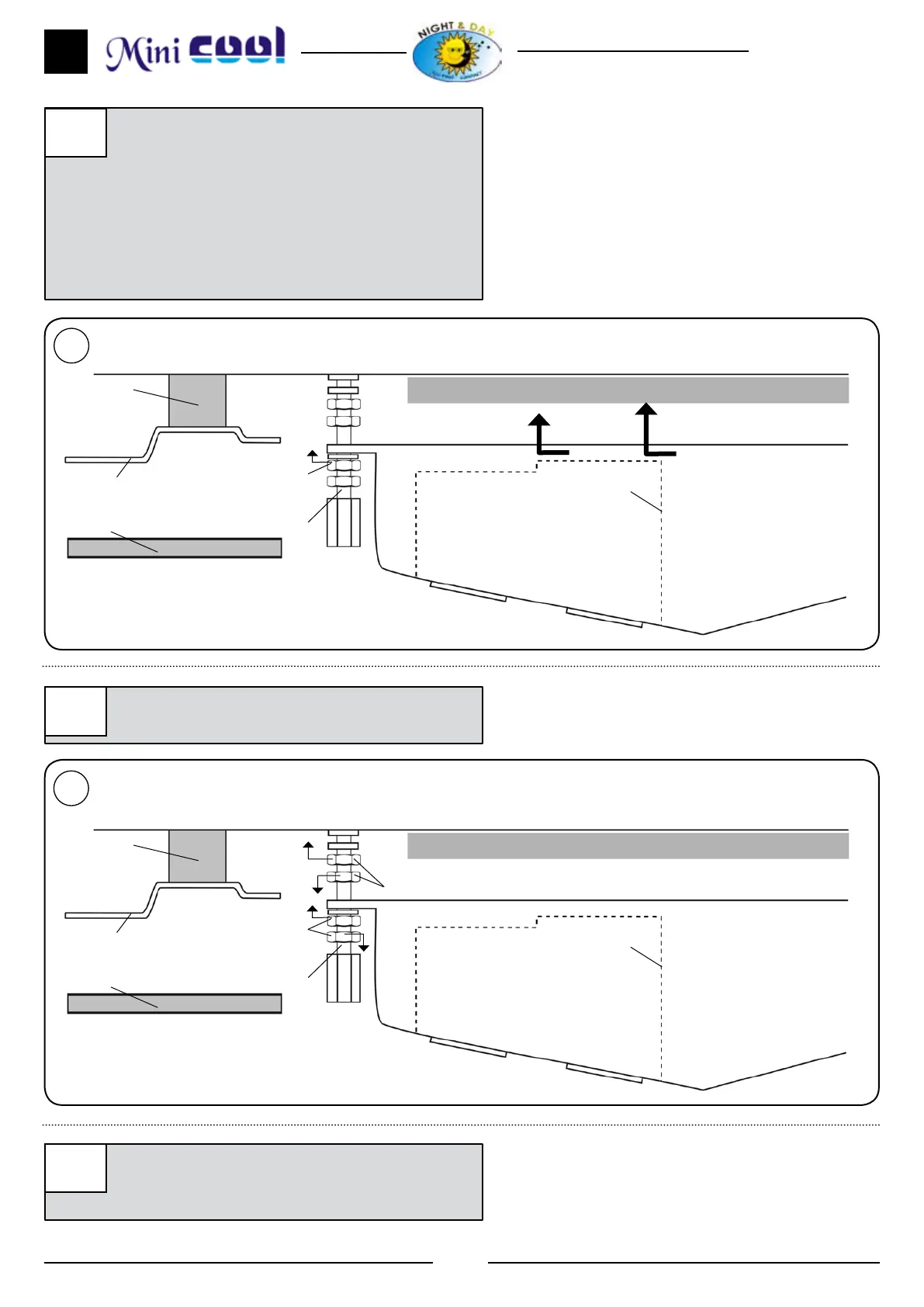

Frente con ventanillas
Tapizado
Junta
EPDM
Techo cabina
Tuerca M6
Espárrago M6
10
Base Minicool
Canalizadores
Junta EPDM
10
Colocar frente en los espárragos anteriores con
(1) arandela M6 ala ancha y (1) tuerca M6 en
cada espárrago. Apretar tuercas hasta que los
canalizadores hagan tope en goma espuma
superior del equipo.
Importante: Los canalizadores deben hacer
tope contra la goma espuma para evitar
fugas de aire.
Tuerca M6 (9a)
Frente con ventanillas
Tapizado
Junta
EPDM
Techo cabina
Tuerca M6
Espárrago M6
11
Base Minicool
Canalizadores
Junta EPDM
11
Apretar tuerca del punto 9a hasta hacer tope
con la parte superior del frente.
12
Presentar consola y centrar el equipo en el sitio
más conveniente del techo de la cabina. Una
vez centrado quitar consola.

Dirna Minicool Compact Specifications

General

Brand	Dirna
Model	Minicool Compact
Category	Air Conditioner
Language	English
