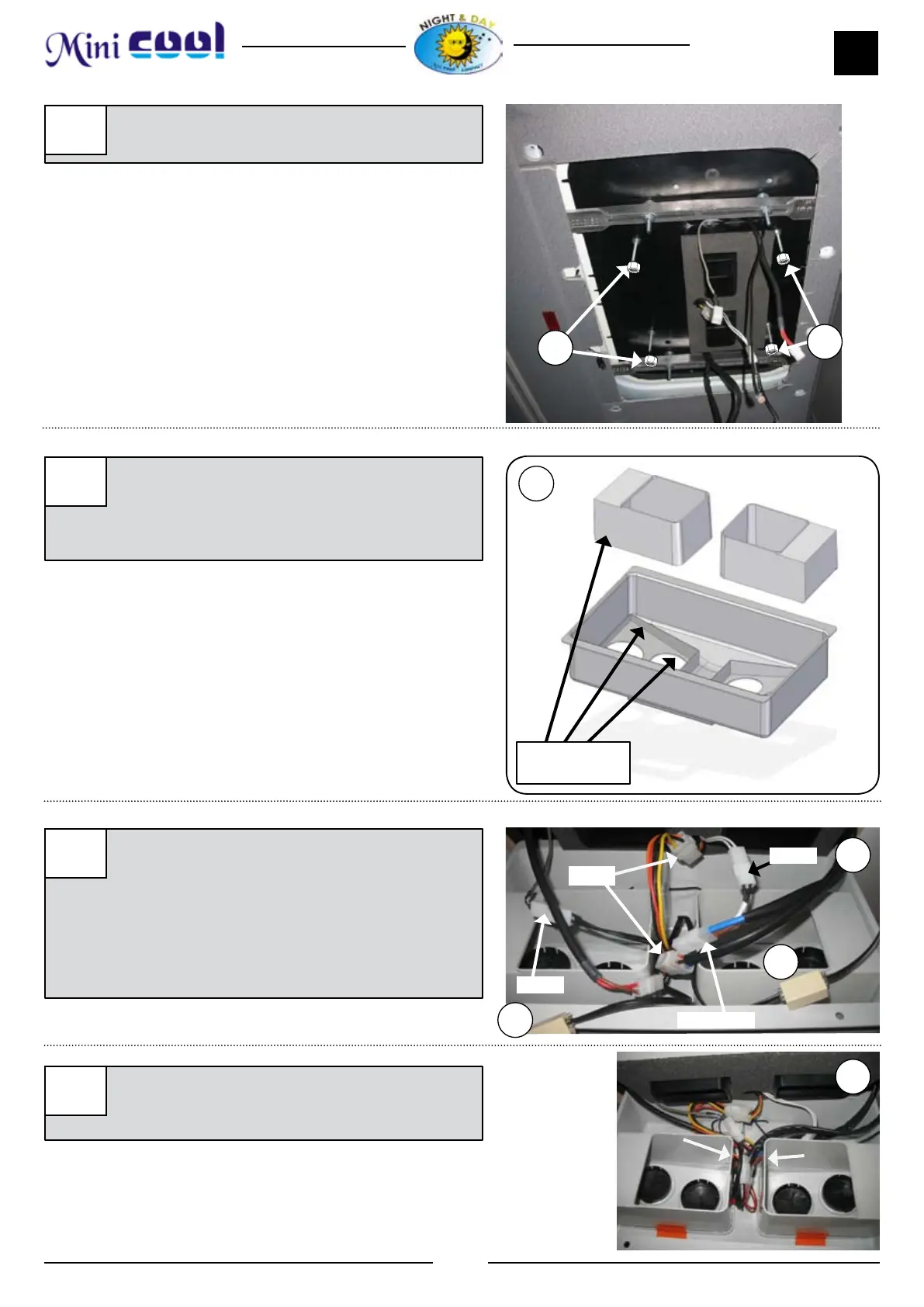

9
dirna, s.a.
ES
9a
Colocar (1) tuerca M6 sin apretar en cada
espárrago .
9a
9a
9b
Pegar los canalizadores al frente utilizando
LOCTITE superglue 3 ó similar, para facilitar
el montaje del conjunto y asegurar los ujos
de aire fríos por las ventanillas.
Zona donde
aplicar adhesivo
9b
9c
9d
Conectar (2)cables comunicación A, las (2)
cajas de 4 vías y (4) de 2 vías, del frente, con
las del Minicool.
Teniendo en cuenta que la caja de dos vias mar-
cada con cables blancos se une al conector c/
cables blancos que sale por la parte central del
equipo.
Introducir cableados en el hueco existente en
el frente para no interferir en el ajuste de los
canalizadores con la base del equipo.
9c
4 vías
2 vías en T
2 vías
2 vías
9d
A
A
