7a
7a

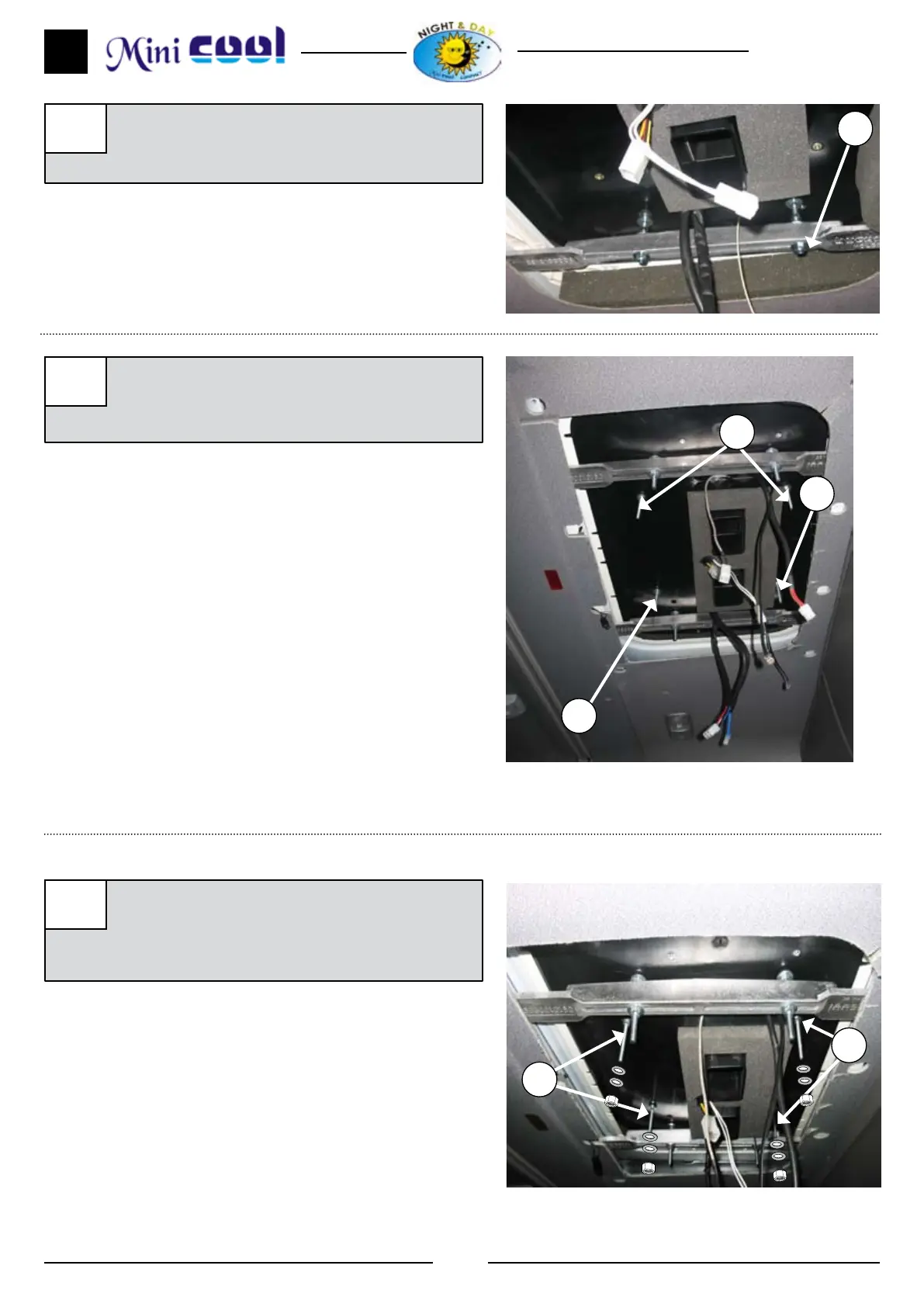

Colocar (2) soportes sujeción, con (1)
arandela y (1) tuerca autoblocante M8, sin
llegar a apretar.
8
9
Colocar (1) arandela Ø6 de goma,
(1) arandela plana Ø6 ala ancha y (1) tuerca
M6, sobre cada uno de los espárragos de M6.
Apretar tuerca.
8
8
9
9
Roscar 10 mm (4) espárragos M6 x 55 ó 80,
donde se indica segun distancia (D) del esque-
ma punto 15.
8
