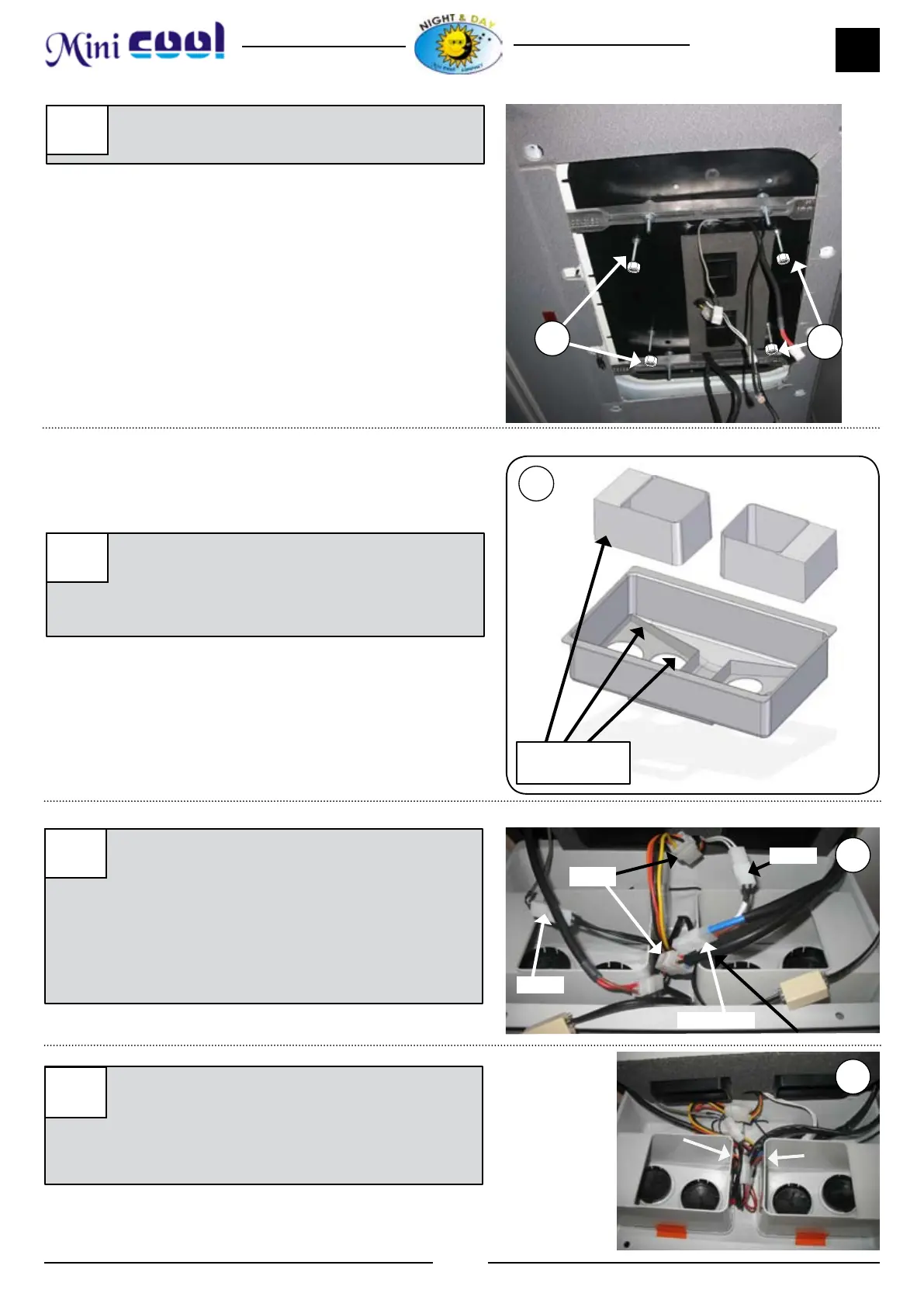

9a
Placer l’écrou (1) M6 sans le serrer sur chaque
goujon.
9b
Coller les canaliseurs sur la face avant avec de la
colle LOCTITE superglue 3 ou similaire an de
faciliter le montage de l’ensemble et d’assurer
que l’air frais ue à travers les grilles.
9a
9a
Zone oú appli-
quer l`adhésif
9b
9d
9c
Connecter (2) les câbles communication A,
les (2) boîtiers à 4 voies et (4) à 2 voies, de la
partie avant avec celles du Minicool.
Compte tenu du fait que le boîtier à deux voies
marqué avec deux câbles blancs rejoint le
connecteur à câbles blancs qui vient de la partie
centrale de l’équipement.
Introduire les câblages dans l’espace existant
sur la partie avant pour ne pas interférer dans
le réglage des canalisateurs avec la base de
l’équipement.
9c
4 voies
2 voies T
2 voies
2 voies
9d
