Face avant avec grilles
Tapisserie
Joint
EPDM
Toit cabine
Écrou M6
Goujon M6
10
Base unité
Canaliseurs
Joint mousse
10

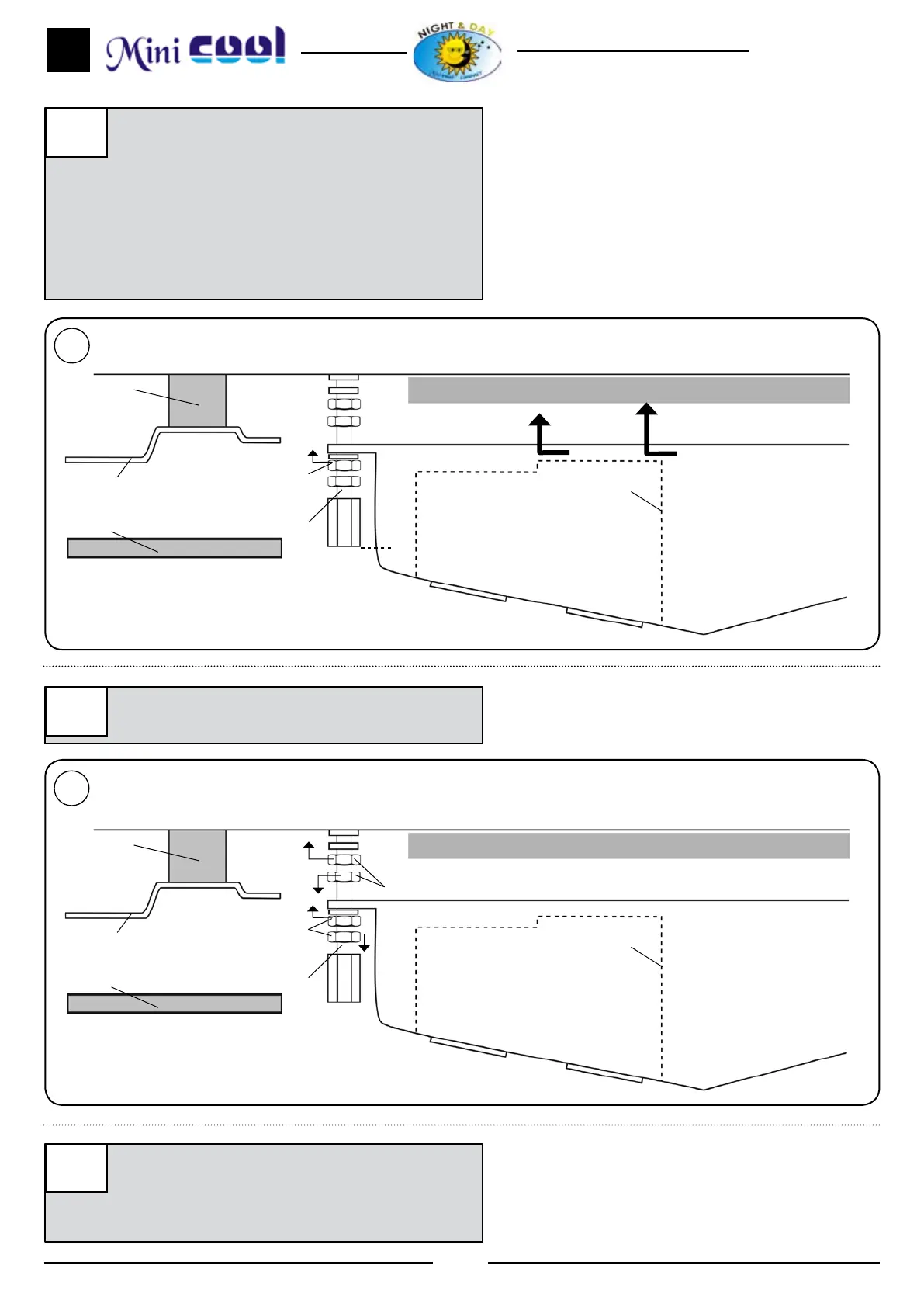

Placer la face avant de l’évaporateur sur les
goujons mentionnés avec une rondelle (1) M6
large et un écrou (1) M6 sur chaque goujon.
Serrer les écrous jusqu’à ce que les canaliseurs
touchent le joint supérieur en mousse.
Important: Les canaliseurs doivent toucher
le joint en mousse an d’éviter les fuites
d’air.
Ecrou M6 (9a)
Face avant avec grilles
Tapisserie
Joint
EPDM
Toit cabine
Écrou M6
Goujon M6
11
Base unité
Canaliseurs
Joint mousse
11
Serrer l’écrou indiqué au point 9a jusqu’à ce qu’il
touche la surface supérieure de la partie avant.
12
Placer la console et centrer l’appareil sur la
partie convenant le mieux du toit de la cabine.
Une fois centrée, retirer la console pour
l’installer plus tard.
