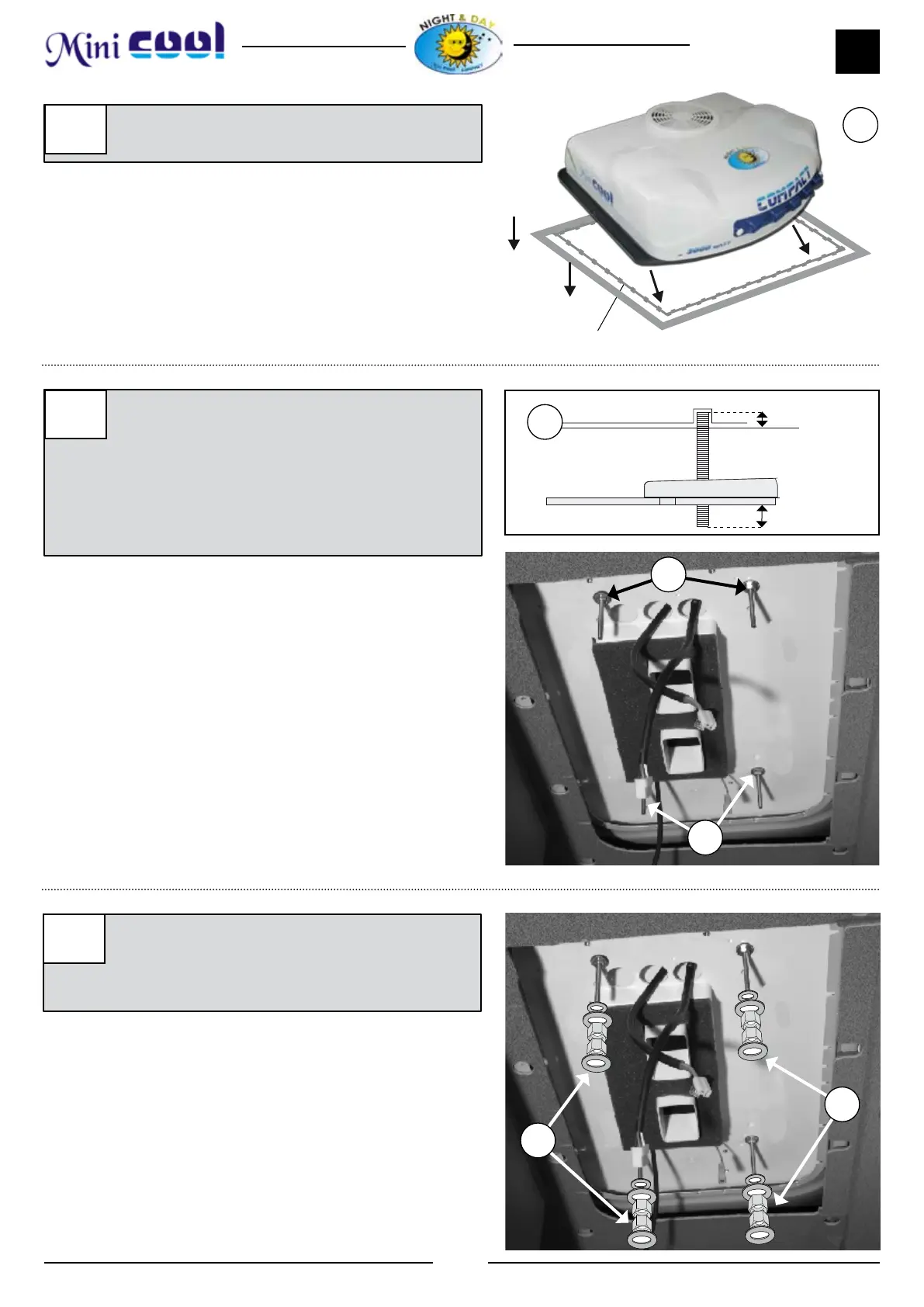

KABINENAUSSENSEITE:
Minicool in der Öffnung positionieren.
5
Luke
6
KABINENINNENSEITE:
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x70, 100 oder 120 mm schneiden
(abhängig vom größeren oder kleineren
Abstand vom Gerät bis sie nach Positionierung
der Befestigungsauagen 20 mm unter diesen
liegen).
6
20 mm
5 mm
Halterung
Stiftschraube
Grundplatte Einheit
6
6
7
Jeweils Gummischeibe (1) Ø 7, Breitansch-
Flachscheibe (1) Ø 8, Muttern (2) M8 und
Breitansch-Flachscheibe (1) Ø 8 auf die oben
genannten Stiftschrauben legen.
