Dirna Minicool Compact - Page 50

dirna, s.a.
50
GE

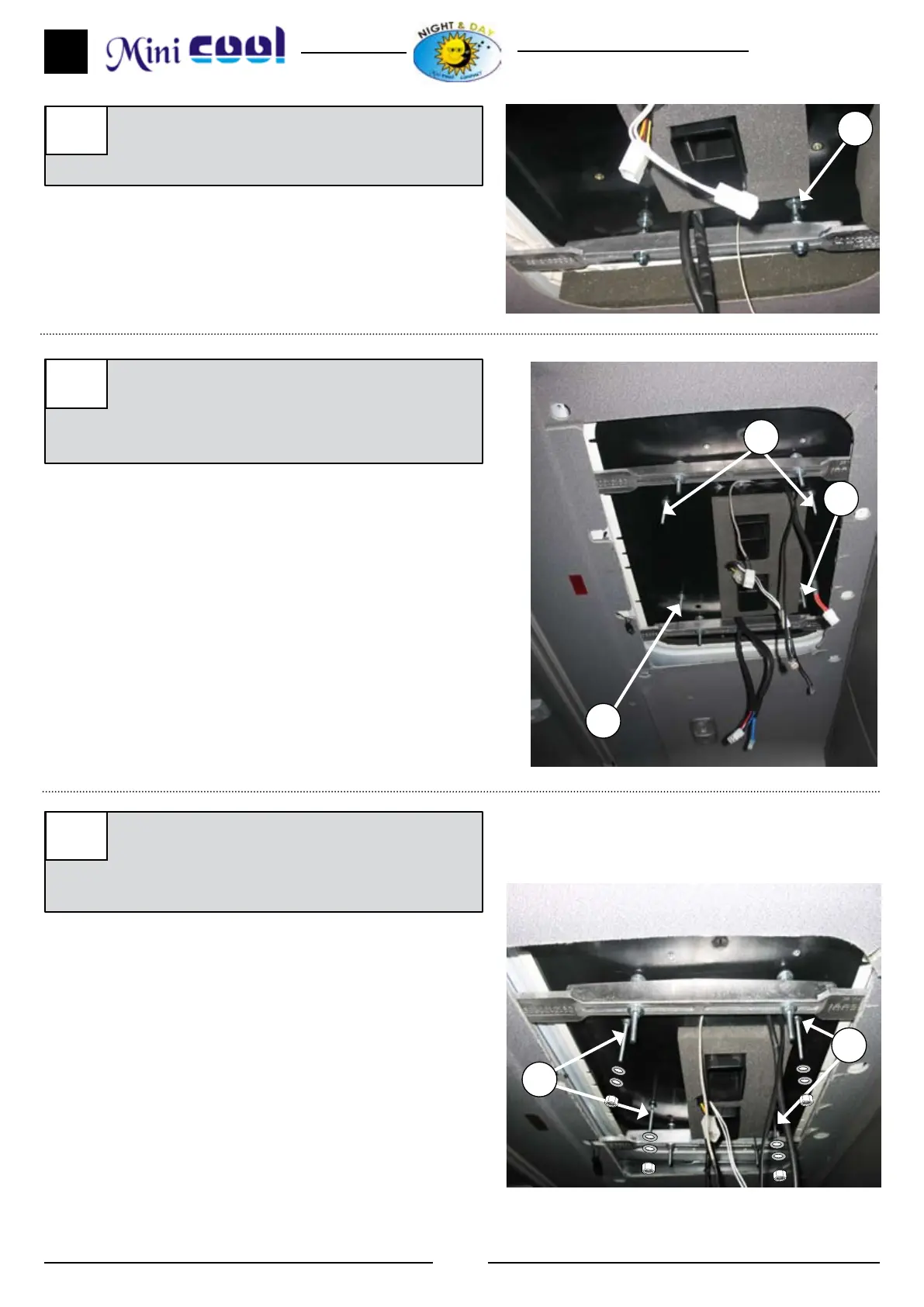

7a
Befestigungsauagen (2) mit einer Unterleg-
scheibe (1) und einer Autobloc-Mutter (1) M8
einlegen, jedoch ohne anzuziehen.
8
10 mm Gewinde für die Stiftschrauben (4)
M6 x 55 oder 80 am angegebenen Punkt
schneiden laut Distanz (D) beschrieben in
Abbildung 15
9
Jeweils die Gummischeibe (1) Ø6, eine
Breitansch-Flachscheibe (1) Ø6 und eine
Mutter (1) M6 auf die M6 Stiftschrauben legen.
Die Mutter anziehen.
7a
8
8
9
9
8
