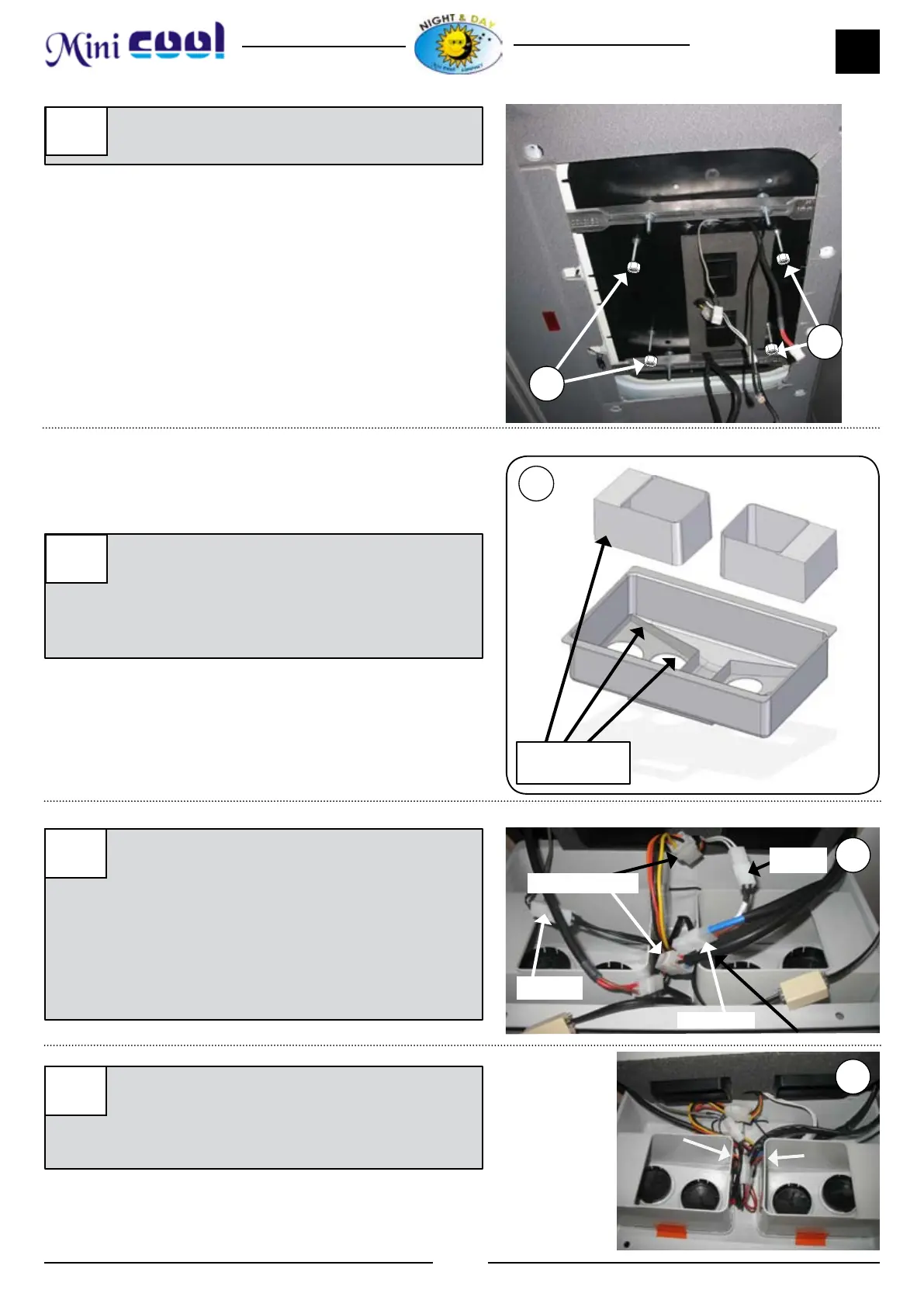

9a
Jeweils die Mutter (1) M6 ohne Anziehen auf
die Stiftschrauben legen.
9b
Die Kabelführungen an der Frontseite mit
LOCTITE Superglue 3 oder ähnlich kleben,
um die Montage der Baugruppe zu erleichtern
und sicherzustellen, dass die Frischluft durch
die Gitter ießt.
9a
9a
Klebebereich
9b
9d
9c
(2)Kommunikationskabel A, die (2) 4 Wege-
und (4) 2 Wege-Kästen der Frontseite mit dem
Minicool entsprechend verbinden.
Dabei beachten, dass der mit den weißen Ka-
beln markierte Zwei-Wege-Kasten an dem im
mittleren Bereich des Geräts mit den weißen
Kabeln heraustretenden Stecker anzuschließen
ist.
Kabel in die an der Frontseite vorhandene Öff-
nung einführen, um die Einstellung der Kana-
lisiereinrichtungen an der Gerätebasis nicht zu
stören.
9c
4 Wege
2Wege
2 Wege
2 Wege
9d
