Vorderseite mit Gittern
Bezug
EPDM-
Dichtung
Kabinendach
Mutter M6
Stiftschraube M6
10
Grundplatte Einheit
Kabelführungen
Schaumgummidichtung
10

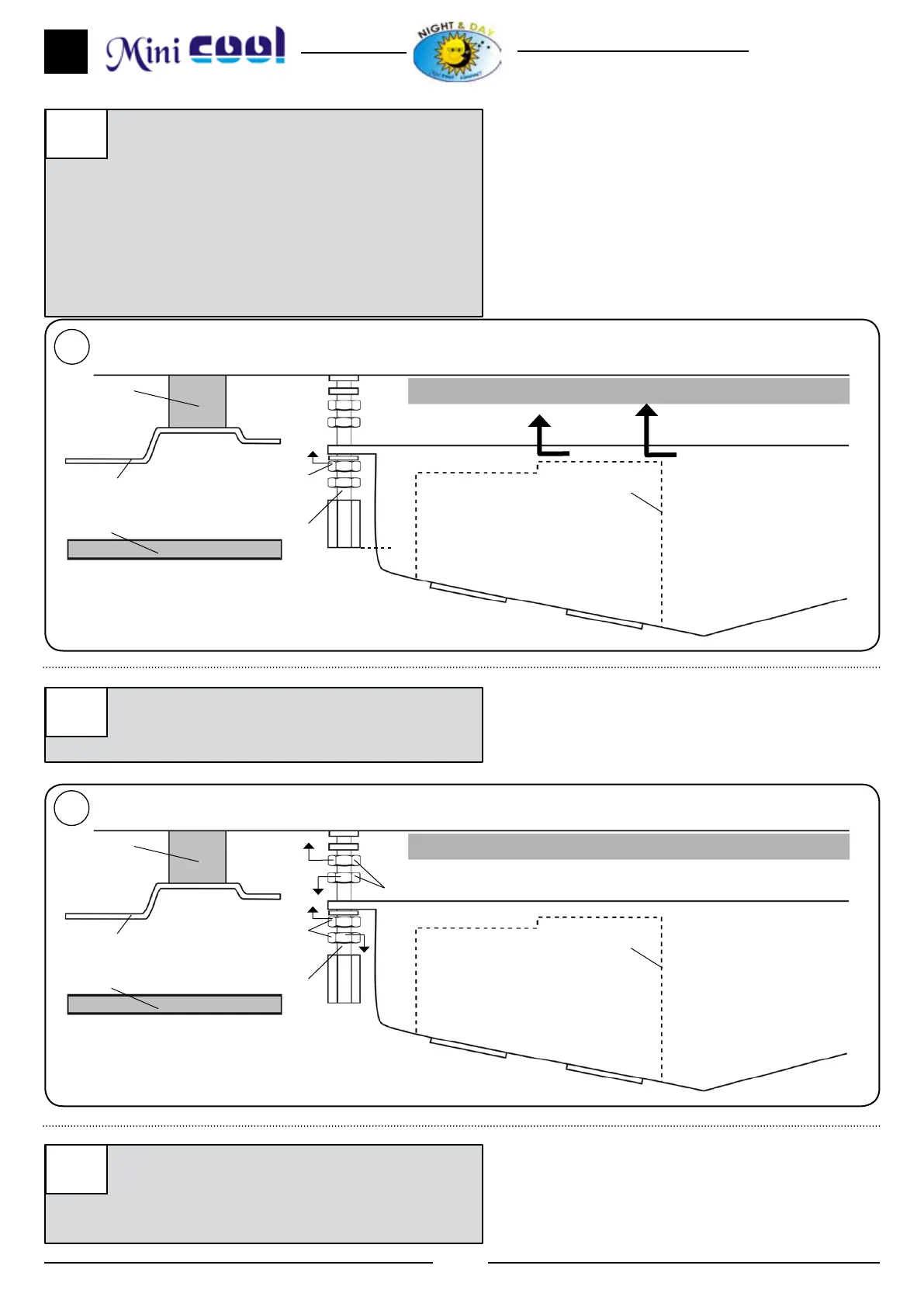

Die Vorderseite des Verdampfers mit jeweils ei-
ner breiten Unterlegscheibe (1) M6 und einer
Mutter (1) M6 auf die erwähnten Stiftschrau-
ben legen. Die Muttern anziehen, bis die Ka-
belführungen die obere Schaumstoffdichtung
berühren.
Wichtiger Hinweis: Die Kabelführungen
müssen die Schaumstoffdichtung berühren,
um das Entweichen von Luft zu verhindern.
Mutter M6 (9a)
Vorderseite mit Gittern
Bezug
EPDM-
Dichtung
Kabinendach
Mutter M6
Stiftschraube M6
11
Grundplatte Einheit
Kabelführungen
Schaumgummidichtung
11
Die in Punkt 9a angegebene Mutter anziehen,
bis diese die obere Fläche der Vorderseite
berührt.
12
Die Konsole aufsetzen und das Gerät an der
am besten geeigneten Stelle des Kabinendachs
zentrieren. Nach der Zentrierung die Konsole
für die nachfolgende Montage abnehmen.
