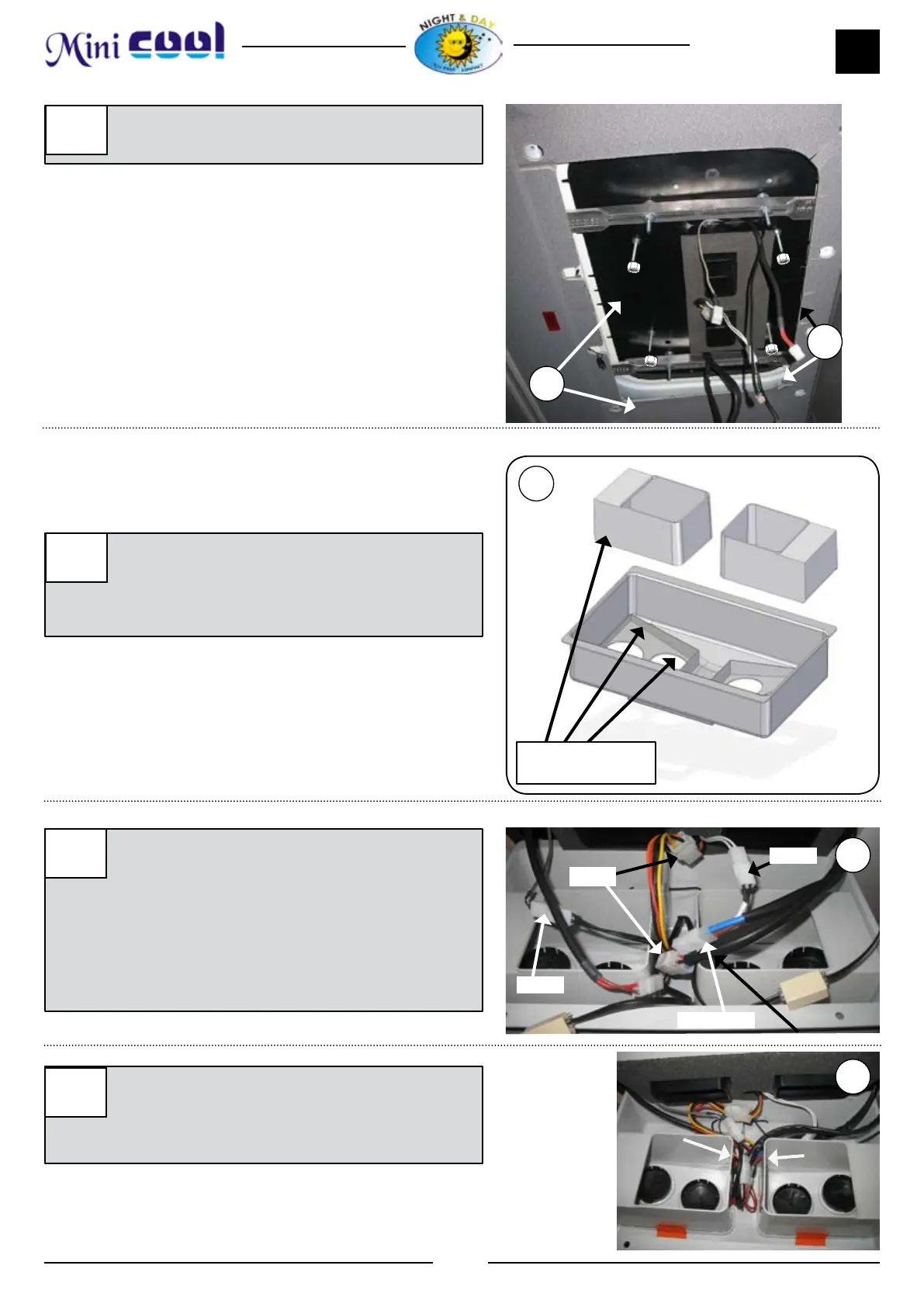

Inserire il dado (1) M6 senza stringere in ogni
vite prigioniera.
9b
Incollare i canalizzatori sulla parte frontale con
LOCTITE superglue 3 o simile, per agevolare
il montaggio dell’insieme ed assicurare il usso
dell’aria fresca attraverso le griglie.
9a
9a
Zona dove applicare
adesivo
9b
9d
9c
Collegare i (2) cavi di comunicazione A, le (2)
scatole a 4 vie e (4) a 2 vie, della parte fronta-
le, al Minicool.
Tenere conto che la scatola a due vie contras-
segnata con i cavi bianchi si collega al con-
nettore con i cavi bianchi che esce dalla parte
centrale dell’impianto
Inserire i cablaggi nel vano esistente sulla
parte frontale per non interferire con la base
dell’impianto nella regolazione dei canalizza-
tori.
9c
4 víe
2 víe T
2 víe
2 víe
9d
