Parte frontale con griglie
Tappezzeria
Guarnizione
EPDM
Tettuccio cabina
Dado M6
Vite prigioniera M6
10
Base unità
Canalizzatori
Guarnizione gommapiuma
10

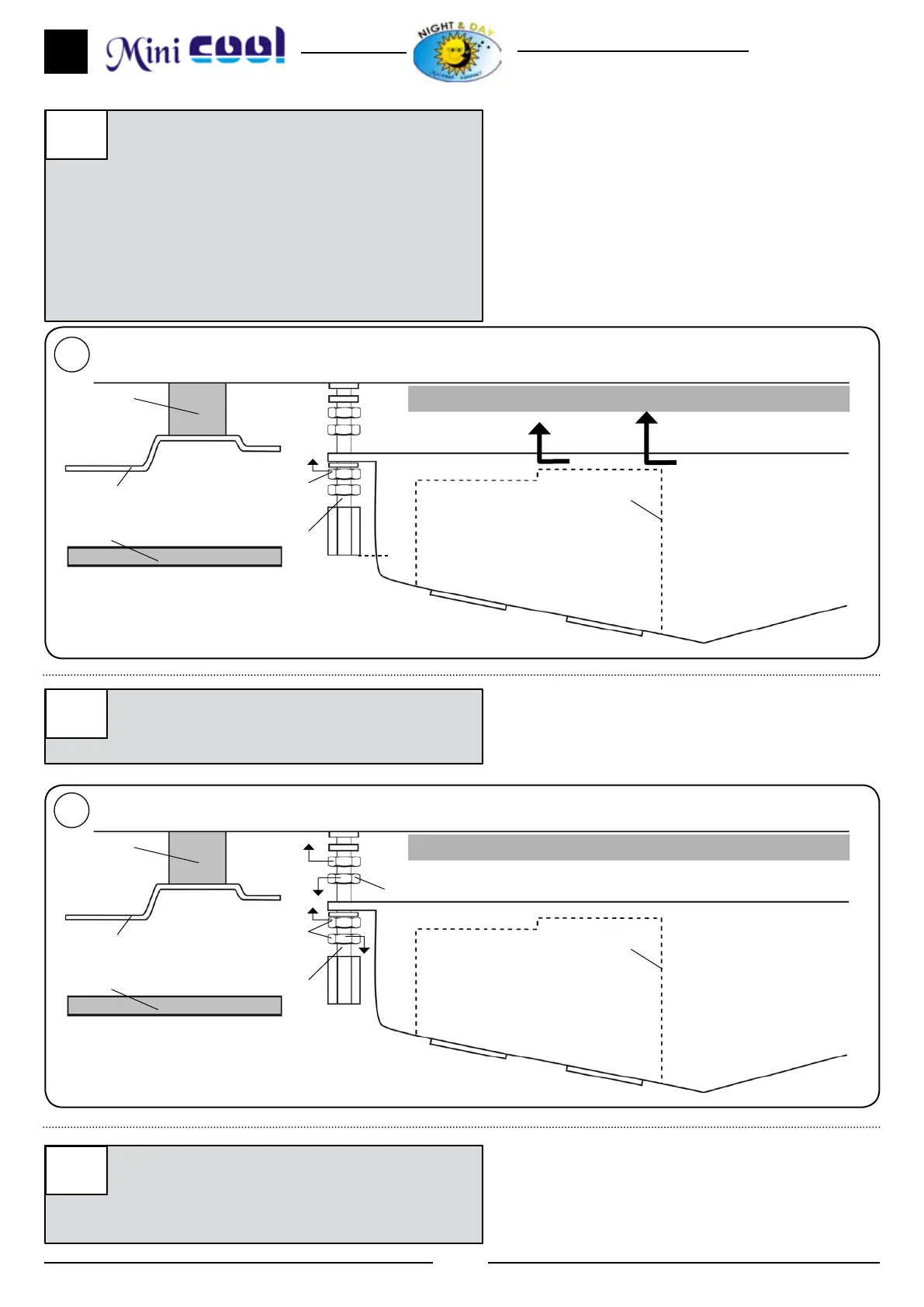

Posizionare la parte frontale dell’evaporatore
sulle viti prigioniere citate in precedenza ed
inserire una rondella (1) M6 larga e un dado
(1) M6 su ogni vite prigioniera. Stringere
i dadi nché i canalizzatori non toccano la
guarnizione superiore di gommapiuma.
Nota bene: I canalizzatori devono toccare
la guarnizione di gommapiuma per evitare
le perdite d’aria.
Dado M6 (9a)
Parte frontale con griglie
Tappezzeria
Junta
EPDM
Tettuccio cabina
Dado M6
Vite prigioniera M6
11
Base unità
Canalizzatori
Guarnizione gommapiuma
11
Stringere il dado indicato al punto 9a nché
non tocca la supercie superiore della parte
frontale.
12
Inserire la consolle e centrare l’impianto nella
parte più adatta del tettuccio della cabina. Una
volta centrato, rimuovere la consolle per la
successiva installazione.
