Dirt Devil Easy Steamer - Page 15

~sa superior
Gancho superior
para el cordon
electrico
Cordon

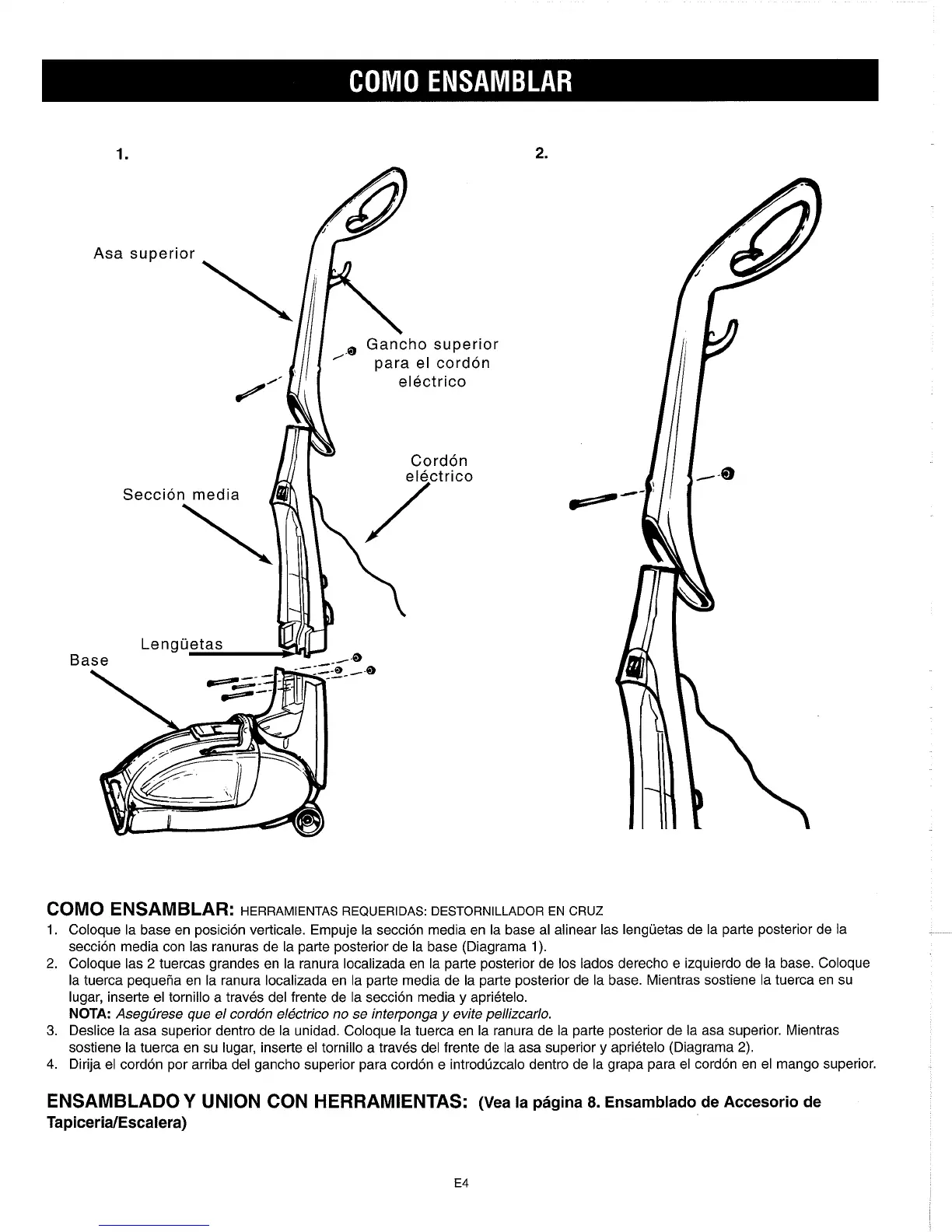

COMO ENSAMBLAR: HERRAMIENTAS REQUERIDAS: DESTORNILLADOR EN CRUZ
1. Coloque la base en posicion verticale. Empuje la seccion media en la base al alinear las lenguetas de la parte posterior de la
seccion media con las ranuras de la parte posterior de la base (Diagrama
1).
2. Coloque las 2 tuercas grandes en la ranura localizada en la parte posterior de 10s lados derecho e izquierdo de la base. Coloque
la tuerca pequeia en la ranura localizada en la parte media de la parte posterior de la base. Mientras sostiene la tuerca en su
lugar, inserte el tornillo a traves del frente de la seccion media
y aprietelo.
NOTA: Asegurese que el cordon electrico no se interponga y evite pellizcarlo.
3. Deslice la asa superior dentro de la unidad. Coloque la tuerca en la ranura de la parte posterior de la asa superior. Mientras
sostiene la tuerca en su lugar, inserte el tornillo a traves del frente de la asa superior
y aprietelo (Diagrama 2).
4. Dirija el cordon por arriba del gancho superior para cordon e introduzcalo dentro de la grapa para el cordon en el mango superior.
ENSAMBLADO Y UNION CON HERRAMIENTAS: (Vea la pagina 8. Ensamblado de Accesorio de
TapiceriaIEscalera)
