SchCma
2
Utiliser un toumevis
cruciforme pour enlever trois vis.
Schema
3
Schema
4
Enlever le couvercle de la courroie.
Enlever la rouleau brosse.
Schema
7
SchCma
8
Placer la courroie autour de la paltie Remettre le couvercle de la cour-
du rouleau brosse. roie en place.

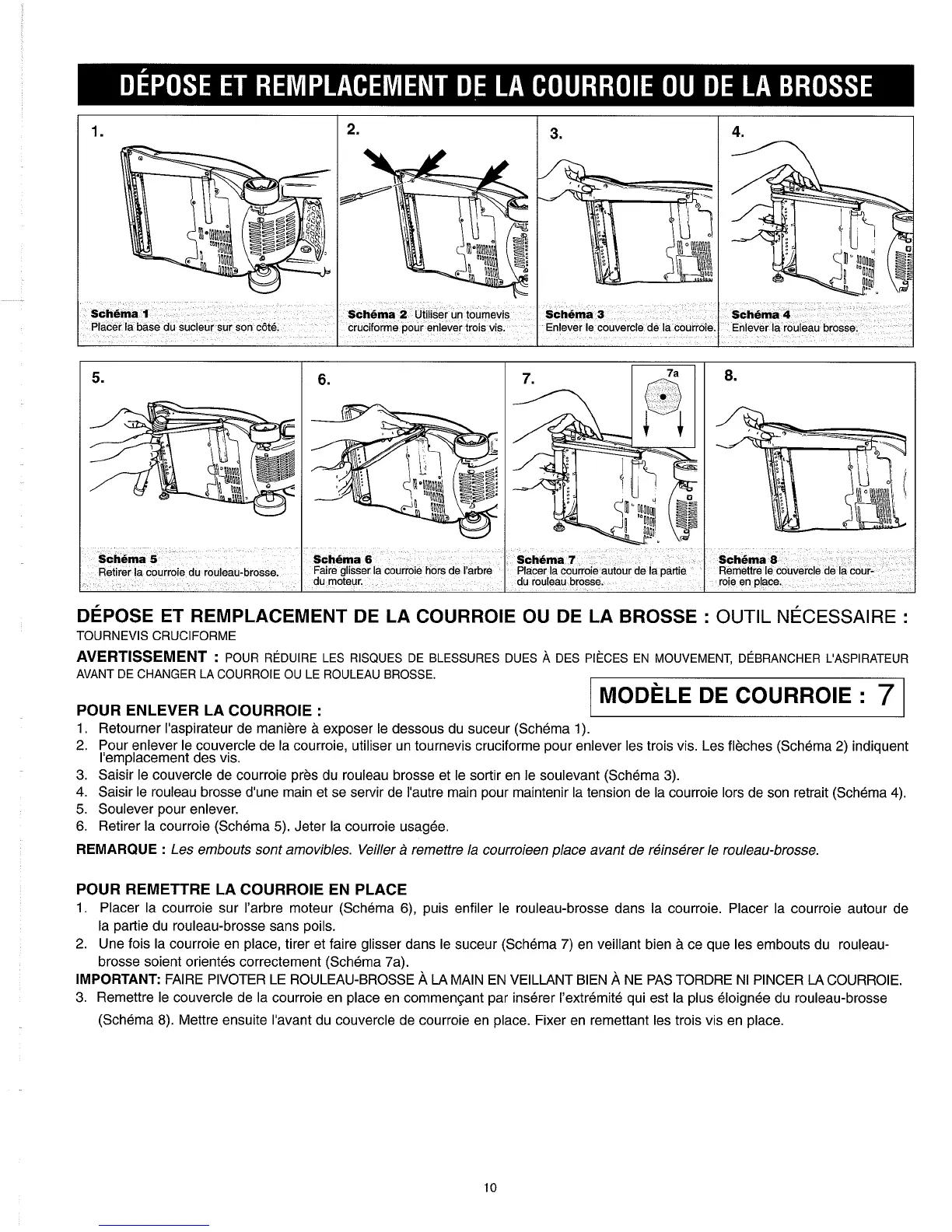

DEPOSE
ET REMPLACEMENT DE LA COURROIE OU DE LA BROSSE
:
OUTlL
NECESSAIRE
:
TOURNEVIS CRUCIFORME
AVERTlSSEMENT
:
POUR
REDUIRE
LES RISQUES DE BLESSURES DUES
A
DES PIECES EN MOUVEMENT,
DEBRANCHER
L'ASPIRATEUR
AVANT DE CHANGER LA COURROIE OU LE ROULEAU BROSSE.
POUR ENLEVER LA COURROIE
:
/
MODELE
DE COURROIE
:
7
1
1.
Retourner I'aspirateur de maniere
a
exposer le dessous du suceur (Schema
1
).
2. Pour enlever le couvercle de la courroie, utiliser un tournevis cruciforme pour e.nlever les trois vis. Les fleches (Schema 2) indiquent
I'emplacement des v~s.
3. Saisir le couvercle de courroie pres du rouleau brosse et le sortir en le soulevant (Schema 3).
4. Saisir le rouleau brosse d'une main et se servir de I'autre main pour maintenir la tension de la courroie lors de son retrait (Schema 4).
5.
Soulever pour enlever.
6. Retirer la courroie (Schema
5).
Jeter la courroie usagee.
REMARQUE
:
Les embouts sont amovibles. Veiller
a
remettre la courroieen place avant de reinserer le rouleau-brosse.
POUR REMETTRE LA COURROIE EN PLACE
1.
Placer la courroie sur I'arbre moteur (Schema 6), puis enfiler le rouleau-brosse dans la courroie. Placer la courroie autour de
la partie du rouleau-brosse sans poils.
2.
Une fois la courroie en place, tirer et faire glisser dans le suceur (Schema
7)
en veillant bien
a
ce que les embouts du rouleau-
brosse soient orientes correctement (Schema 7a).
IMPORTANT:
FAIRE PIVOTER LE ROULEAU-BROSSE
A
LA MAIN EN VEILLANT BlEN
A
NE PAS TORDRE NI PINCER LA COURROIE.
3. Remettre le couvercle de la courroie en place en commenqant par inserer I'extremite qui est la plus eloignee du rouleau-brosse
(Schema
8).
Mettre ensuite I'avant du couvercle de courroie en place. Fixer en remettant les trois vis en place.
