Poignee superieure
@
du cord01
Partie centrale
rieur
7
ASSEMBLAGE OUTlL
NECESSAIRE
:
TOURNEVIS
CRUCIFORME
1.

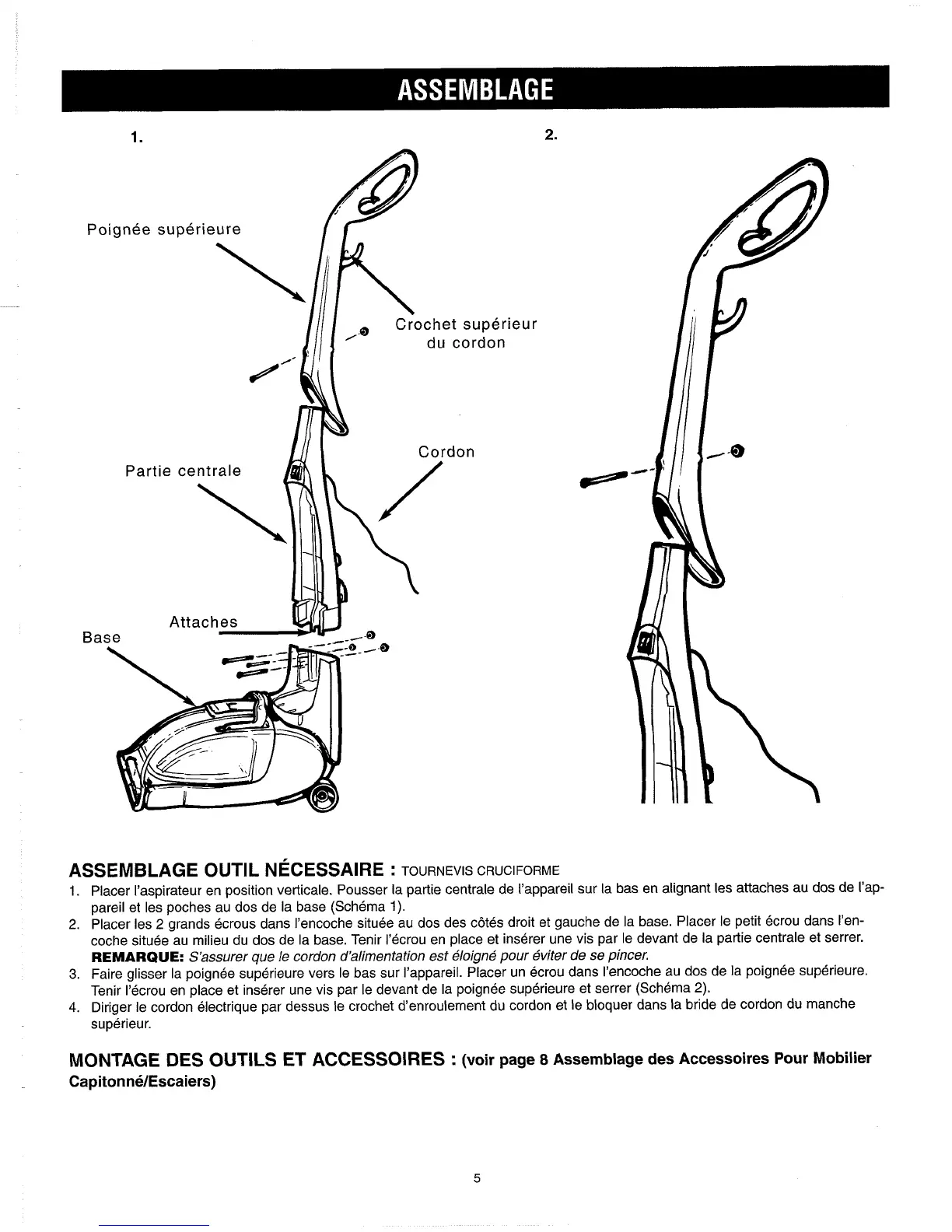

Placer I'aspirateur en position verticale. Pousser la partie centrale de I'appareil sur la bas en alignant les attaches au dos de I'ap-
pareil et les poches au dos de la base (Schema
1).
2. Placer les 2 grands ecrous dans I'encoche situee au dos des c6tes droit et gauche de la base. Placer le petit ecrou dans I'en-
coche situee au milieu du dos de la base. Tenir I'ecrou en place et inserer une vis par le devant de la partie centrale et serrer.
REMARQUE:
S'assurer que le cordon d'alimentation est eloigne pour eviter de se pincer.
3.
Faire glisser la poignee superieure vers le bas sur I'appareil. Placer un ecrou dans I'encoche au dos de la poignee superieure.
Tenir I'ecrou en place et inserer une vis par le devant de la poignee superieure et serrer (Schema 2).
4.
Diriger le cordon electrique par dessus le crochet d'enroulement du cordon et le bloquer dans la bride de cordon du manche
superieur.
MONTAGE DES OlJTlLS ET ACCESSOIRES
:
(voir page
8
Assemblage des Accessoires Pour Mobilier
CapitonneIEscaiers)
