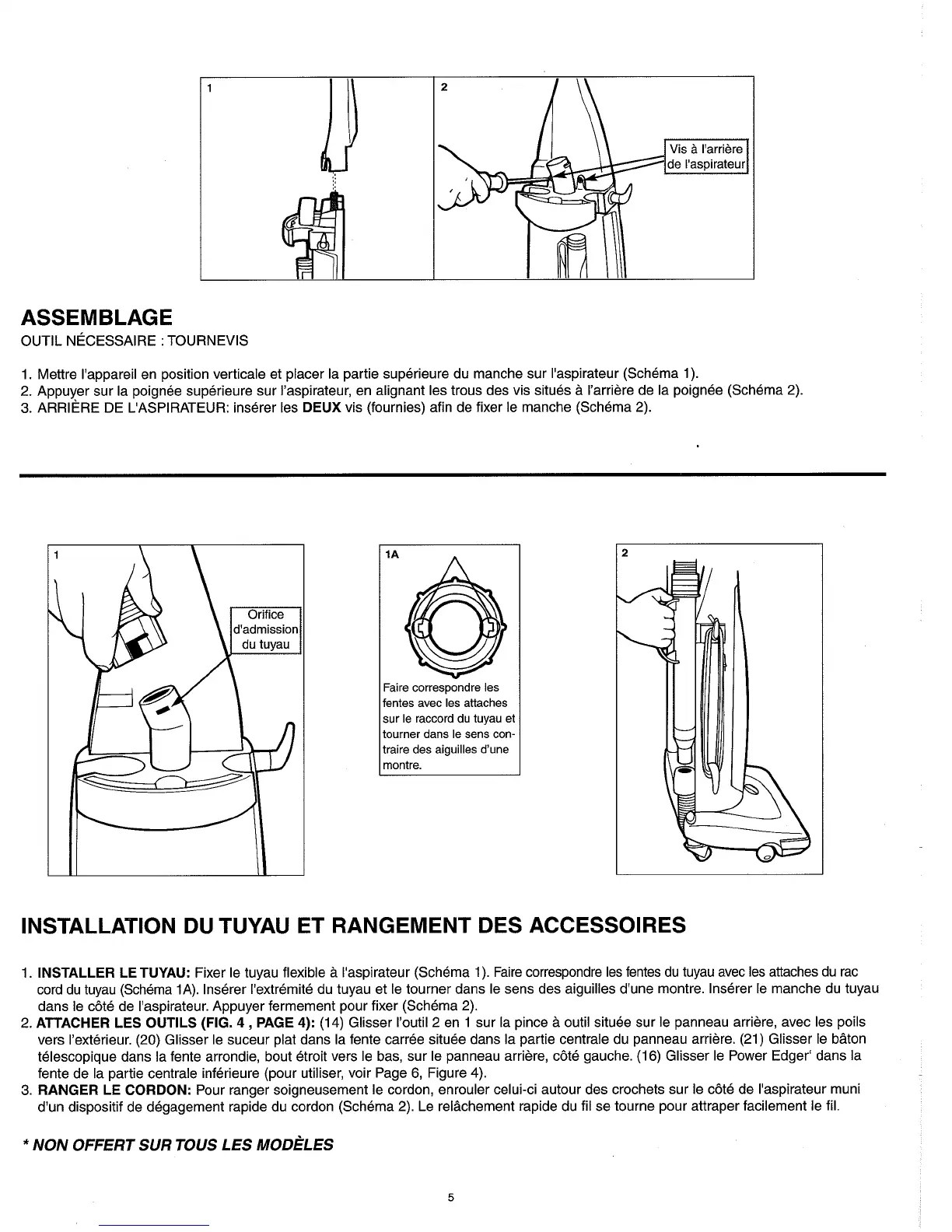

DIRTDEVIL Swivel Glide - Assemblage; Assemblage du Tuyau Et Rangement des Outils

ASSEMBLAGE
OUTlL NECESSAIRE : TOURNEVIS
1. Mettre I'appareil en position verticale et placer la partie superieure du manche sur I'aspirateur (Schema 1).
2. Appuyer sur la poignee superieure sur I'aspirateur, en alignant les trous des vis situes
a I'arriere de la poignee (Schema 2).
3. ARRIERE DE L'ASPIRATEUR: inserer les DEUX vis (fournies) afin de fixer le manche (Schema 2).
'aire correspondre les
mtes avec les attaches
ur le raccord du tuyau e
Iurner dans le sens con
aire des aiguilles d'une
iontre.
INSTALLATION DU TUYAU ET RANGEMENT DES ACCESSOIRES
1. INSTALLER LE TUYAU: Fixer le tuyau flexible a I'aspirateur (Schema 1). Faire correspondre les fentes du tuyau avec les attaches du rac
cord du tuyau (Schema IA). lnserer I'extremite du tuyau et le tourner dans le sens des aiguilles d'une montre. lnserer le manche du tuyau
dans
le c6te de I'aspirateur. Appuyer fermement pour fixer (Schema 2).
2.
ATTACHER LES OUTILS (FIG. 4 , PAGE 4): (14) Glisser I'outil 2 en 1 sur la pince a outil situee sur le panneau arriere, avec les poils
vers I'exterieur.
(20) Glisser le suceur plat dans la fente carree situee dans la partie centrale du panneau arriere. (21) Glisser le bston
telescopique dans la fente arrondie, bout etroit vers le bas, sur le panneau arriere, c6te gauche. (1 6) Glisser le Power Edger' dans la
fente de la
partie centrale inferieure (pour utiliser, voir Page 6, Figure
4).
3. RANGER LE CORDON: Pour ranger soigneusement le cordon, enrouler celui-ci autour des crochets sur le c6te de I'aspirateur muni
d'un dispositif de degagement rapide du cordon (Schema 2). Le rel8chement rapide du fil se tourne pour attraper facilement le fil.
* NON OFFERT SUR TOUS LES MODELES
5
