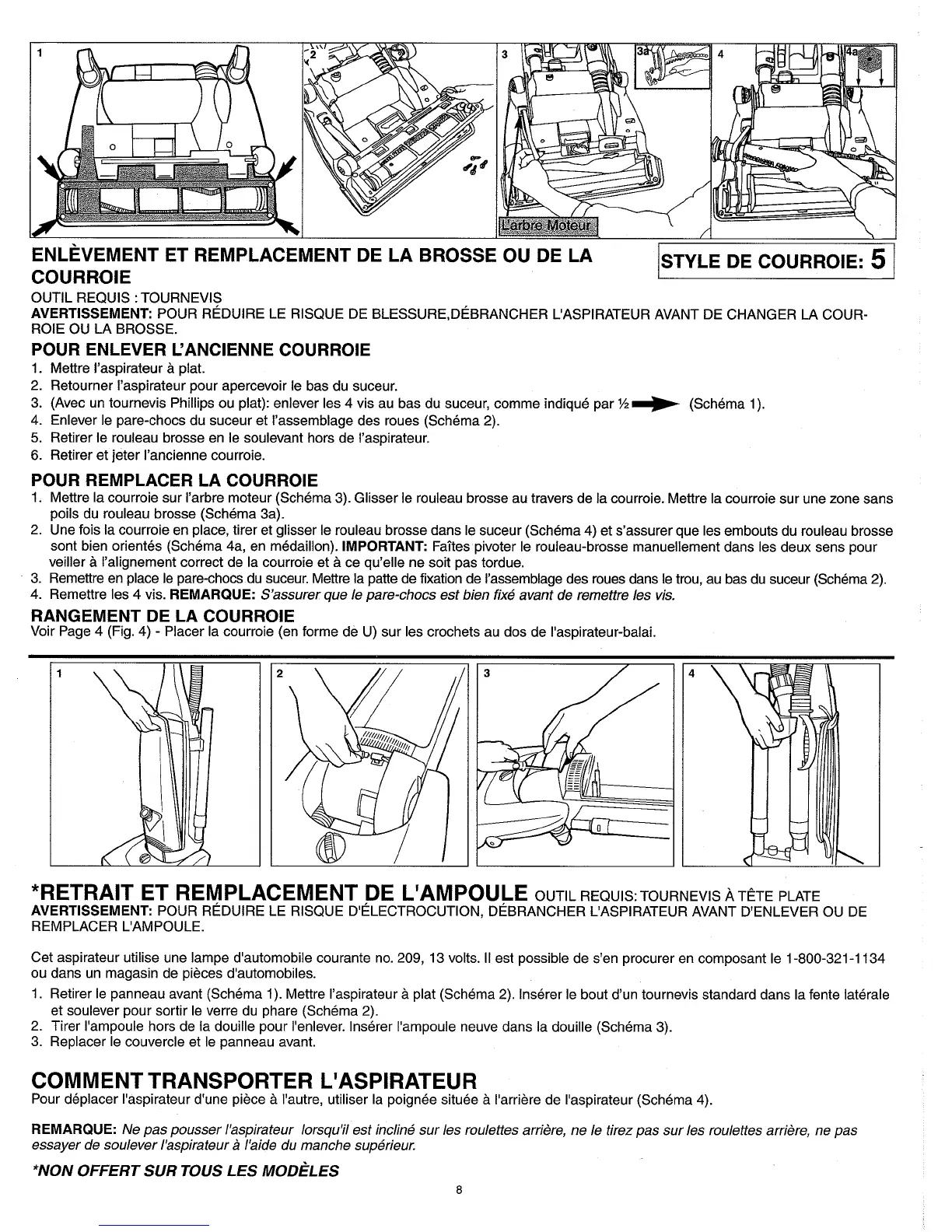

ENLEVEMENT
ET
REMPLACEMENT
DE
LA
BROSSE
ou
DE
LA
STYLE
DE
COURROIE:
5
1
COURROIE
OUTlL REQUIS
:
TOURNEVIS
AVERTISSEMENT:
POUR REDUIRE LE RISQUE DE
BLESSURE,DEBRANCHER
L'ASPIRATEUR AVANT DE CHANGER
LA
COUR-
ROlE OU LA BROSSE.
POUR ENLEVER L'ANCIENNE COURROIE
1. Mettre l'aspirateur
a
plat.
2. Retourner I'aspirateur pour apercevoir le bas du suceur.
3. (Avec un tournevis Phillips ou plat): enlever les 4 vis au bas du suceur, comme indique par
!h
(Schema 1).
4. Enlever le pare-chocs du suceur et I'assemblage des roues (Schema 2).
5.
Retirer le rouleau brosse en le soulevant hors de I'aspirateur.
6.
Retirer et jeter I'ancienne courroie.
POUR REMPLACER LA COURROIE
1. Mettre la courroie sur I'arbre moteur (Schema 3). Glisser le rouleau brosse au travers de la courroie. Mettre la courroie sur une zone sans
poils du rouleau brosse (Schema 3a).
2. Une fois la courroie en place, tirer et glisser le rouleau brosse dans
le suceur (Schema 4) et s'assurer que les embouts du rouleau brosse
sont bien orientes (Schema 4a, en medaillon).
IMPORTANT:
Faites pivoter le rouleau-brosse manuellement dans les deux sens pour
veiller
a
I'alignement correct de la courroie et
a
ce qu'elle ne soit pas tordue.
3. Remettre en place le pare-chocs du suceur. Mettre la patte de fixation de I'assemblage des roues dans le trou, au bas du suceur (Schema 2).
4. Remettre les 4 vis.
REMARQUE:
S'assurer que le pare-chocs est bien fixe avant de remettre les vis.
RANGEMENT DE LA COURROIE
Voir Page 4 (Fig. 4)
-
Placer la courroie (en forme de U) sur les crochets au dos de I'aspirateur-balai.
*RETRAIT ET REMPLACEMENT DE L'AMPOULE
OUTIL
REQUIS:
TOURNEVIS
A
TETE
PLATE
AVERTISSEMENT:
POUR
REDUIRE
LE
RISQUE
D'ELECTROCUTION,
DEBRANCHER
L'ASPIRATEUR
AVANT
D'ENLEVER
ou
DE
REMPLACER L'AMPOULE.
Cet aspirateur utilise une lampe d'automobile courante no. 209, 13 volts. II est possible de s'en procurer en composant le 1-800-321-1 134
ou dans un magasin de pieces d'automobiles.
1.
Retirer le panneau avant (Schema 1). Mettre I'aspirateur
a
plat (Schema 2). lnserer le bout d'un tournevis standard dans la fente laterale
et soulever pour sortir le verre du phare (Schema 2).
2. Tirer I'ampoule hors de la douille pour I'enlever. lnserer I'ampoule neuve dans la douille (Schema 3).
3. Replacer le couvercle et le panneau avant.
COMMENT TRANSPORTER L'ASPIRATEUR
Pour deplacer I'aspirateur d'une piece
a
I'autre, utiliser la poignee situee
a
I'arriere de I'aspirateur (Schema 4).
REMARQUE:
Ne pas pousser I'aspirateur lorsqu'il est incline sur les roulettes arriere, ne le tirez pas sur les roulettes arriere, ne pas
essayer de soulever I'aspirateur
a
I'aide du manche superieur.
