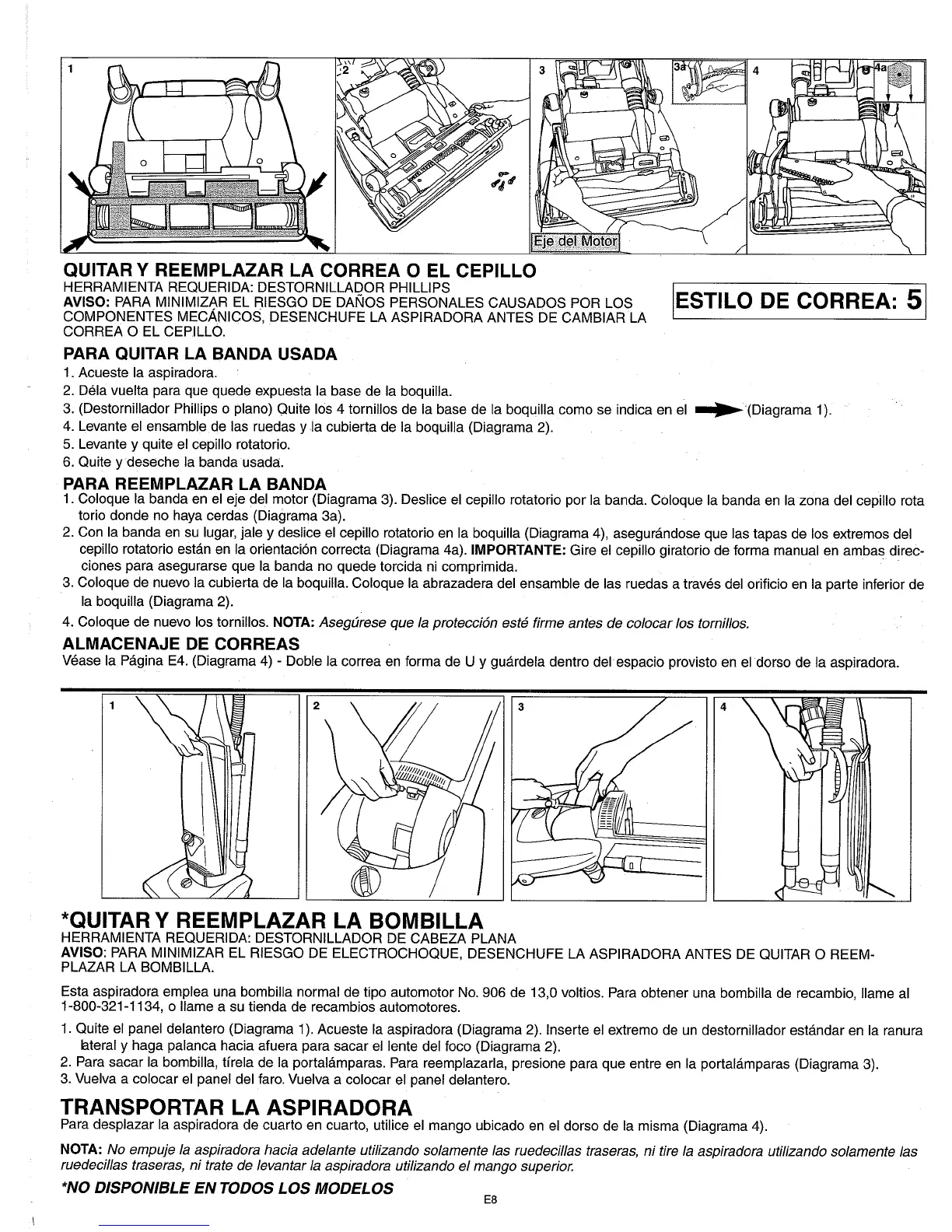

QUITAR
Y
REEMPLAZAR LA CORREA
0
EL CEPILLO
HERRAMIENTA REQUERIDA: DESTORNILLADOR PHILLIPS
COMPONENTES MECANICOS, DESENCHUFE LA ASPIRADORA ANTES DE CAMBIAR LA
CORREA
0
EL CEPILLO.
PARA QUITAR LA BANDA USADA
1. Acueste la aspiradora.
2. Dela vuelta para que quede expuesta la base de la boquilla.
3. (Destornillador Phillips o plano) Quite
10s 4 tornillos de la base de la boquilla como se indica en el
,
(Diagrama I).
4. Levante el ensamble de las ruedas y la cubierta de la boquilla (Diagrama 2).
5.
Levante y quite el cepillo rotatorio.
6. Quite
y
deseche la banda usada.
PARA REEMPLAZAR LA BANDA
1. Coloque la banda en el eje del motor (Diagrama 3). Deslice el cepillo rotatorio por la banda. Coloque la banda en la zona del cepillo rota
torio donde no haya cerdas (Diagrama 3a).
2. Con la banda en su lugar,
jale y deslice el cepillo rotatorio en la boquilla (Diagrama 4), asegurandose que las tapas de 10s extremos del
cepillo rotatorio estan en la orientacion correcta (Diagrama 4a). IMPORTANTE: Gire el cepillo giratorio de forma manual en ambas direc-
ciones para asegurarse que la banda no quede torcida ni comprimida.
3. Coloque de nuevo la cubierta de la boquilla. Coloque la abrazadera del ensamble de las ruedas a traves del orificio en la parte inferior de
la boquilla (Diagrama 2).
4. Coloque de nuevo
10s tornillos. NOTA:
Asegllrese que la proteccion este firme antes de colocar 10s tornillos.
ALMACENAJE DE CORREAS
Vease la Pagina E4. (Diagrama 4)
-
Doble la correa en forma de U y guardela dentro del espacio provisto en el dorso de la aspiradora.
*QUITAR
Y
REEMPLAZAR LA BOMBILLA
HERRAMIENTA REQUERIDA: DESTORNILLADOR DE CABEZA PLANA
AVISO: PARA MlNlMlZAR EL RIESGO DE ELECTROCHOQUE, DESENCHUFE LA ASPIRADORA ANTES DE QUITAR
0
REEM-
PLAZAR LA BOMBILLA.
Esta aspiradora emplea una bombilla normal de tipo automotor No. 906 de 13,O voltios. Para obtener una bombilla de recambio, llame al
1-800-321 -1 134, o llame a su tienda de recambios automotores.
1. Quite el panel delantero (Diagrama 1). Acueste la aspiradora (Diagrama 2). lnserte el extremo de un destornillador estandar en la ranura
lateral
y
haga palanca hacia afuera para sacar el lente del foco (Diagrama 2).
2. Para sacar la bombilla, tirela de la portalamparas. Para reemplazarla, presione para que entre en la portalamparas (Diagrama
3).
3. Vuelva a colocar el panel del faro. Vuelva a colocar el panel delantero.
TRANSPORTAR LA ASPIRADORA
Para desplazar la aspiradora de cuarto en cuarto, utilice el mango ubicado en el dorso de la misma (Diagrama 4).
NOTA:
No empuje la aspiradora hacia adelante utilizando solamente las ruedecillas traseras, ni tire la aspiradora utilizando solamente /as
ruedecillas traseras, ni trate de levantar la aspiradora utilizando el mango superior.
*NO DISPONIBLE EN TODOS LOS MODELOS
E8
