dIXEL
Installat
Installat Installat
Installatie
ieie
ie-
--
-
en Gebruikershandleiding
en Gebruikershandleidingen Gebruikershandleiding
en Gebruikershandleiding
1598023051
Gebruiksaanwijzing NL T66 + XW60K r1.1 15.11.2007.doc T66 – XW60K 4/4
12.
ALARMSIGNALEN
Label Oorzaak Uitgangen
“P1” Defecte ruimtesonde Compressor uitgang volgens“Con” en
“COF”
“P2” Defecte 2
de
sonde Einde ontdooiing op tijd MdF (indien verd.
sonde)
“HA” Maximum temperatuur
alarm
Uitgangen onveranderd
“LA” Minimum temperatuur alarm
Uitgangen onveranderd
“dA” Open deur alarm (i1F=dor) Comp en/of vent herstarten afhankelijk van
"rrd"
“EA” Extern alarm (i1F=EAL) Uitgangen onveranderd
“CA” Serieus extern alarm
(i1F=bAL)
Uitgangen uitgeschakeld
“CA” Pressostaat alarm
(i1F=PAL)
Uitgangen uitgeschakeld
12.1 ALARM HERSTEL
Sonde alarms P1”, “P2” start enkele seconden nadat de fout gedetecteerd is en stopt
automatisch als het probleem opgelost is. Controleer de connecties voor de sonde te
vervangen.
Temperatuur alarm HA”, LAstopt automatisch zodra de temperatuur weer binnen
het normale bereik is.
Alarm “EA” en “CA” (met i1F=bAL) worden hersteld zodra de digitale ingang niet
meer actief is.
Alarm CA” (met i1F=PAL) wordt hersteld nadat het toestel af en weer aan gezet
wordt (of standby).
13.
TECHNISCHE GEGEVENS
T66 keyboard
Behuizing: zelfdovend ABS; front 38x185 mm; diepte 23mm;
Montage: paneel te bevestigen d.m.v. 2 schroeven
3 x 2mm in een uitsparing van
150x31 mm. Afstand tussen de gaten 165mm
Bescherming: IP20.
Beschermingsklasse front: IP65 met pakking voor front mod RG-L. (optioneel)
Verbindingen: schroefklemmenblok voor draden 2,5 mm
2
en 6,3mm Faston.
Voeding: een XW60K module
Display: 2 cijfers, rode LED, 14,2 mm hoog
Module XW60K
Behuizing:
“OS”: open board 132x 94 mm; hoogte: 40mm.
Verbindingen: schroefklemmenblok voor draden 2,5 mm
2
en 6,3mm Faston.
Voeding: 230Vac
Opgenomen vermogen: 10VA max.
Ingangen: 2 NTC of PTC sondes.
Digitale ingangen: spanningsloos.
Relais uitgangen: Totale spanning MAX. 20A
compressor SPST 20(8)A 250Vac
ontdooien: SPST 8(3) A, 250Vac
ventilator: SPST 8(3) A, 250Vac
licht: SPST 8(3) A, 250Vac
Gegevensopslag: niet volatiel geheugen (EEPROM).
Soort actie: 1B.
Pollutiegraad: normaal.
Software klasse: A.
Werkingstemperatuur: 0÷60 °C.
Opslagtemperatuur: -25÷60 °C.
Relatieve vochtigheid: 20÷85% (niet condenserend)
Meet- en regelbereik: NTC sonde: -40÷110°C (-58÷230°F).
Resolutie: 0,1 °C of 1°C of 1°F (instelbaar).
Nauwkeurigheid (ambiente temp. 25°C) : ±0,5 °C ±1 cijfer.
14.
CONNECTIES

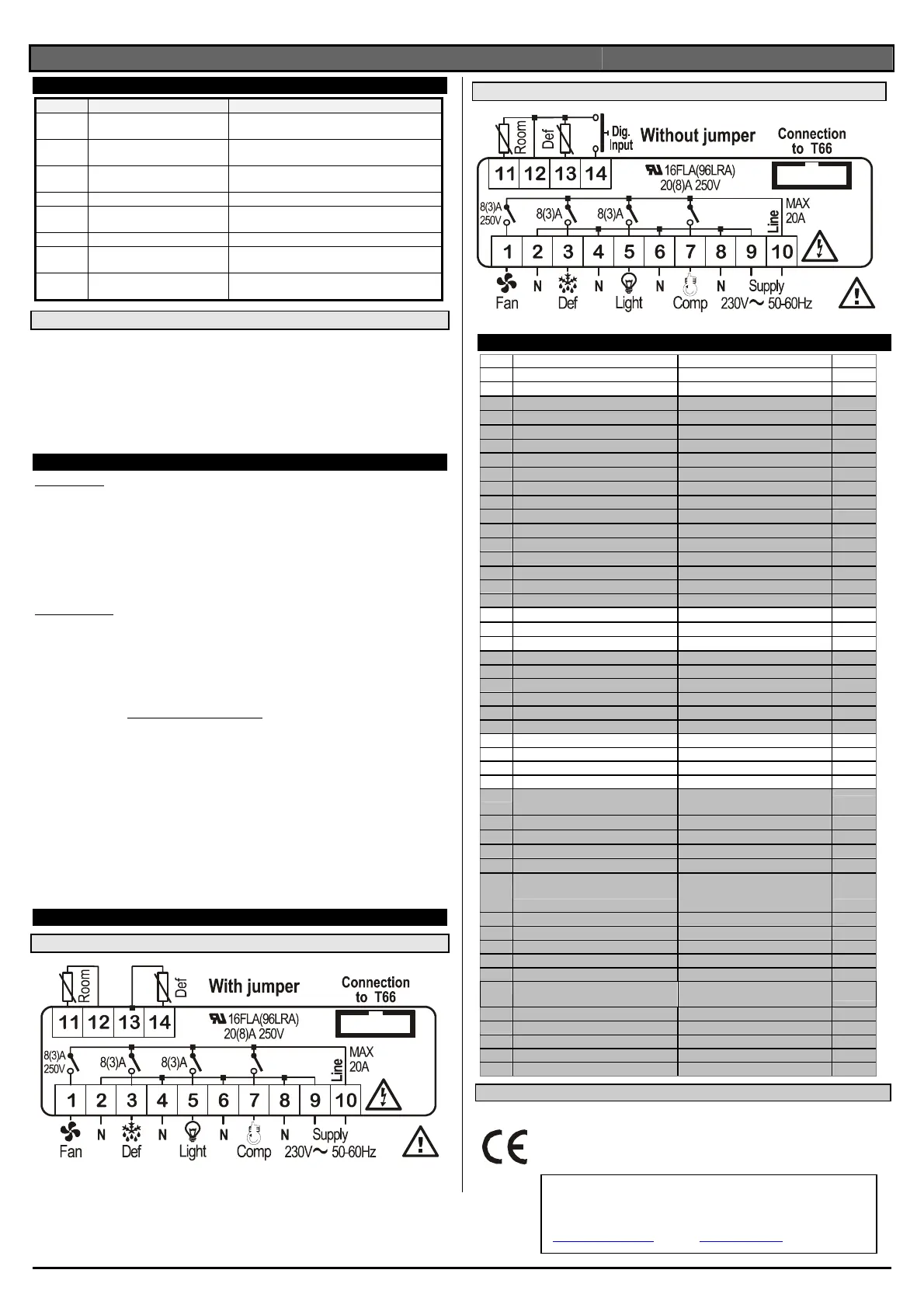

14.1 XW60K BEDRADING SCHEMA MET JUMPER
14.2 XW60K BEDRADINGSCHEMA ZONDER JUMPER
15.
FABRIEKSINSTELLINGEN PARAMETERS
Label Beschrijving Bereik °C/°F
Set
Afstelling LS÷US -5.0
Hy
Differential
0,1÷25.5°C/ 1÷ 255°F
2.0
LS
Minimum afstelling
-50°C÷SET/-58°F÷SET
-40.0
US
Maximum afstelling
SET÷110°C/ SET ÷ 230°F
110
Ot
CalibratieThermostaat sonde
-12÷12°C /-120÷120°F
0.0
P2P
Verdamper sonde aanwezig n=not present; Y=pres. Y
OE
Calibratie verdamper sonde
-12÷12°C /-120÷120°F
0.0
OdS
Output vertraging bij start 0÷255 min 0
AC
Vertraging anti korte cyclus
0 ÷ 50 min
1
CCt
Contine cyclus 0.0÷24.0h 0.0
Con
Compressor AAN tijd met defecte sensor
0 ÷ 255 min
15
COF
Compressor UIt tijd met defecte sensor
0 ÷ 255 min
30
CH
Moduls CL=koelen; Ht= verwarmen cL
CF
Temperatuur eenheid
°C ÷ °F
°C
rES
Resolutie in=integer; dE= dec.point dE
Lod
Sonde op het scherm P1;P2 P1
tdF
Ontdooi methode EL=el. heater; in= hot gas EL
dtE
Eind ontdooicyclus temperatuur
-50 ÷ 50 °C
8
IdF
Interval tussen ontdooicycli
1 ÷ 120 ore
6
MdF
(Maximum) periode voor ontdooicyclus
0 ÷ 255 min
30
dSd
Start vertraging ontdooicyclus 0÷99min 0
dFd
Tekst op scherm tijdens ontdooicyclus rt, it, SEt, DEF it
dAd
MAX vertraging scherm na ontdooicyclus
0 ÷ 255 min 30
Fdt
Uitlektijd 0÷120 min 0
dPo
1e ontdooicyclus na opstart n=na IdF; y=meteen n
dAF
Vertraging ontdooicyclys na snelvriezen 0 ÷ 23h e 50’ 0.0
Fnc
Modus ventilator C-n, o-n, C-y, o-Y o-n
Fnd
Vertraging ventilator na ontdooicyclus 0÷255min 10
FSt
Uitschakeltemperatuur ventilator -50÷50°C/-58÷122°F 2
Fon Tijd ventilator aan bij compressor uit 0÷15 (min.) 0
Alc
Configuratie temperatuur alarm rE= gekoppeld aan afstelling; Ab =
absoluut
Ab
ALU
MAXIMUM temperatuur alarm
Set÷110.0°C; Set÷230°F
110
ALL
Minimum temperatuur alarm
-50.0°C÷Set/ -58°F÷Set
-40.0
Ald
Vertraging temperatuur alarm
0 ÷ 255 min
15
dAO
Vertraging temperatuur alarm bij opstart
0 ÷ 23h e 50’
1.3
oA2
Relais 5-6 configuratie
ALr= alarm; dEF=niet selecteren;
LHt=auxiliary; onF=altijd aan; Fan=
niet selecteren
LHt
i1P
Digital invoer polariteit oP=opening;CL=closing oP
i1F
Digital invoer configuratie EAL, bAL, PAL, dor; dEF; LHt, Htr EAL
Did
Digital invoer vertraging alarm 0÷255min 15
Lio
Licht aan, deurschakelaar geactiveerd n, y y
Nps
Aantal compressor activaties 0 ÷15 15
Odc
Status compressor en ventilator met deur
open
no; Fan; CPr; F_C
no
PbC
Sensor soort Ptc; ntc 1
dP1
Thermostaat sensor op scherm -- nu
dP2
Verdamper sensor op scherm -- --
rEL
Software editie -- --
Ptb
Kaart code -- --
Verborgen parameters
dIXEL
S.p.a.
Z.I. Via dell’Industria, 27 - 32010 Pieve d’Alpago (BL) ITALY
tel. +39 - 0437 - 98 33 - fax +39 - 0437 - 98 93 13
http://www.dixell.com E-mail: dixell@dixell.com
