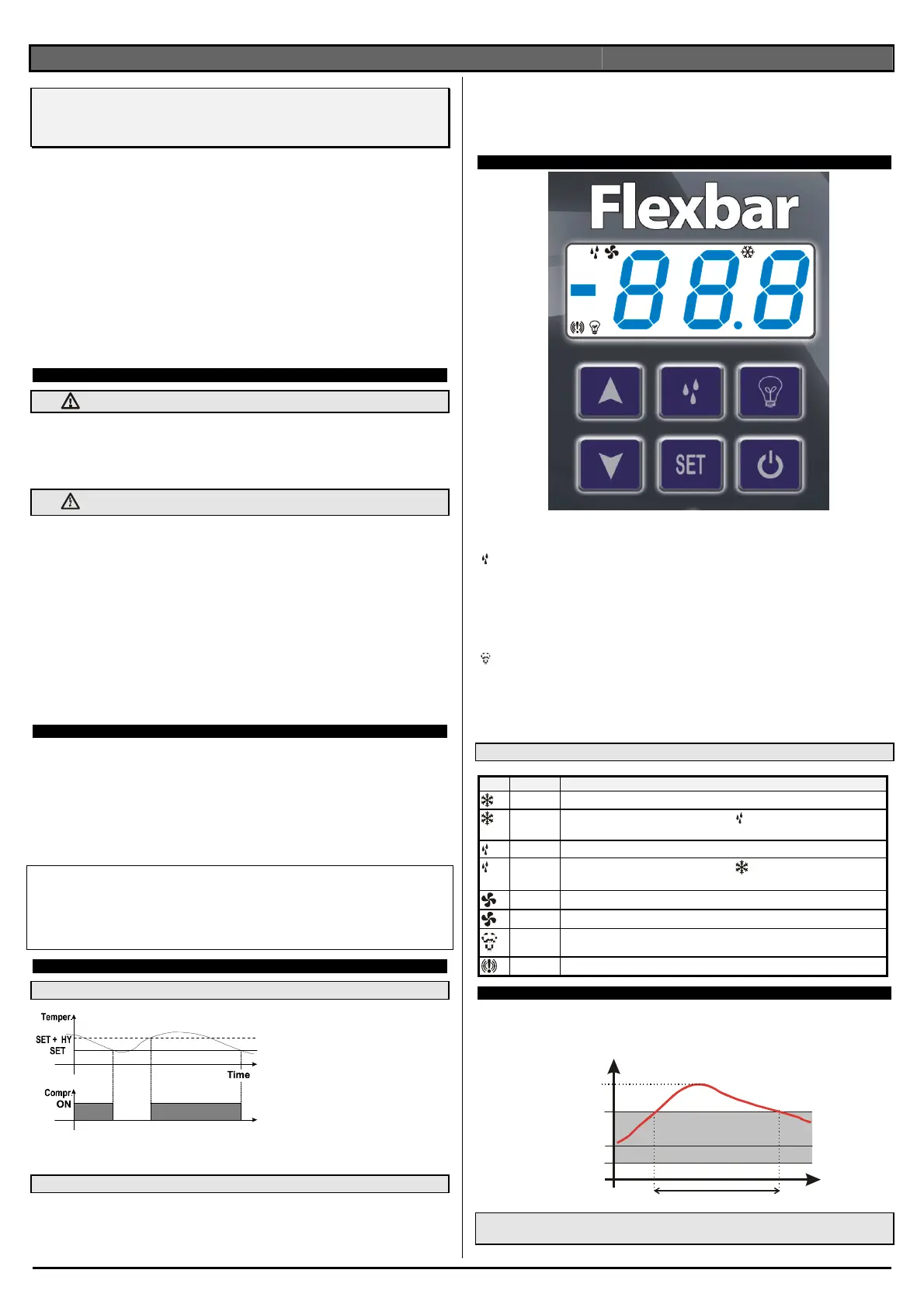

Gebruiksaanwijzing FR T66 + XW60K r1.1 15.11.2007.doc T66 – XW60K 1/4
Régulateur digital avec gestion du dégivrage
T66 - XW60K
SOMMAIRE
1.
AVERTISSEMENT ________________________________________________1
2.
DESCRIPTION GENERALE __________________________________________1
3.
CONTROLE DES CHARGES _________________________________________1
4.
CLAVIER_______________________________________________________1
5.
ENREGISTREMENT DES ALARMES TEMPERATURE ET DE LEURS DUREES (HACCP) _ 1
6.
FONCTIONS PRINCIPALES __________________________________________2
7.
LISTE DES PARAMETRES___________________________________________ 2
8.
ENTREE DIGITALE________________________________________________ 3
9.
INSTALLATION ET MONTAGE ________________________________________3
10.
RACCORDEMENTS ELECTRIQUES ____________________________________3
11.
UTILISATION DE LA CLE DE PROGRAMMATION “HOT KEY”____________________ 3
12.
SIGNAUX D'ALARME ______________________________________________ 3
13.
CARACTERISTIQUES TECHNIQUES____________________________________3
14.
SCHEMAS ELECTRIQUES___________________________________________ 4
15.
VALEURS PARAMETREES PAR DEFAUT ________________________________ 4
1. AVERTISSEMENT
1.1
MERCI DE BIEN VOULOIR LIRE CETTE NOTICE AVANT UTILISATION
• Cette notice fait partie du produit et doit être conservée à proximité de l'appareil pour s'y
référer facilement et rapidement.
• Cet appareil ne doit pas être utilisé dans d'autres conditions que celles décrites ci-
dessous.
• Vérifier ses limites d'application avant utilisation.
1.2 PRÉCAUTIONS
• Vérifier le bon voltage avant le raccordement de l'appareil.
• Ne pas exposer l'appareil à l'eau ou à l'humidité. Utiliser cet appareil dans ses limites de
fonctionnement en évitant les changements brusques de température en environnement
fortement humide afin de prévenir la formation de condensation.
• Attention : débrancher les connexions électriques avant toute intervention.
• L'appareil ne doit jamais être ouvert.
• En cas de panne, renvoyer l'appareil au distributeur, avec une description détaillée de la
panne constatée.
• Alimenter correctement l'appareil (voir spécifications techniques).
• Placer la sonde de façon que l’utilisateur final ne puis pas l’atteindre.
• S'assurer que le câble de sonde, celui d'alimentation et celui de régulation cheminent bien
séparément.
•
En cas d'utilisation dans un environnement industriel critique, l'utilisation d'un filtre en
parallèle avec la charge inductive (voir notre modèle FT1) pourrait être nécessaire.
2. DESCRIPTION GENERALE
Le
XW60K + T66
est un régulateur à microprocesseur destiné aux applications de
réfrigération moyenne ou basse températur. Il possède 4 sorties relais pour contrôler le
compresseur, le dégivrage – qui peut être soit électrique soit gaz chaud, les ventilateurs
d’évaporateur, et la lumière. Il possède également 2 entrées sonde NTC ou PTC : la première
pour le contrôle de la température, la seconde, placée près de l'évaporateur, pour contrôler la
température de fin de dégivrage.
Ce régulateur est entièrement configurable grâce à ses paramètres facilement programmables
à partir du clavier.
NOTE: sur le clavier est present un switch qui permet d’activer ou
de désactiver le vérouillage.
Se referrer aux diagrames de connexions électriques pour voir
comment les connexions sont modifiées selon si le switch est
acitivé ou pas.
3. CONTROLE DES CHARGES
3.1 LE COMPRESSEUR
La régulation est obtenue par la
température mesurée par la sonde
d'ambiance avec un différentiel positif
par rapport au point de consigne :
lorsque la température augmente et
atteint le point de consigne plus le
différentiel, alors le compresseur
démarre. Il s'arrête lorsque la
température atteint de nouveau le point
de consigne.
En cas de défaut de la sonde d'ambiance, le démarrage et l'arrêt du compresseur sont
programmés par les paramètres “COn” et “COF”.
3.2 LE DÉGIVRAGE
Deux types de dégivrages sont prévus, configurables par le paramètre "tdF" :
tdF=EL :
dégivrage électrique
tdF=in : dégivrage au
gaz chaud.
D'autres paramètres permettent de contrôler l'intervalle entre les cycles de dégivrage (IdF), sa
durée maximale (MdF) et deux modes de dégivrage : en fonction d'une durée ou en fonction de
la sonde d'évaporateur (P2P).
A la fin du dégivrage, un temps de drainage commence, sa durée étant configurée au
paramètre "Fst". Avec FSt =0, le temps de drainage est désactivé.
4. CLAVIER
SET
Pour afficher le point de consigne. Dans le mode programmation, permet de
sélectionner un paramètre ou de confirmer une opération.
(
DÉF
)
Pour démarrer un dégivrage manuel
.
o
(UP) Pour afficher la température maximale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou augmente la valeur affichée.
n
(DOWN) Pour afficher la température minimale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou diminue la valeur affichée.
LUMIÈRE :
Allume et éteint la chambre
.
TOUCHES COMBINEES
o + n
Pour verrouiller ou déverrouiller le clavier.
SET + n
Pour entrer dans le mode programmation.
SET + o
Pour sortir du mode programmation.
4.1 SIGNIFICATION DES LEDS
Chaque fonction des leds est décrite dans le tableau suivant :
LED
MODE FONCTION
On Compresseur activé
Clignote
Phase de programmation (clignote avec )
Anti-court cycle activé
On Dégivrage activé
Clignote
Phase de programmation (clignote avec )
Drainage en cours
On Ventilateurs activés
Clignote Temporisation des ventilateurs après le dégivrage en cours
On Lumière activée
On Signale une alarme
5. ENREGISTREMENT DES ALARMES TEMPERATURE ET DE LEURS DUREES (HACCP)
Le XR10C signale et enregistre les alarmes température ainsi que leurs durées et les valeurs
maximales atteintes. Voir schéma ci-dessous :
Ex. Alarme haute température
High temp. alarm
Time
ALL
Low temp. alarm
X
X
X
Max
Temperature
Safe food zone
5.1 COMMENT VISUALISER LA DUREE DE L'ALARME ET LA TEMPERATURE
MAXIMALE (MINIMALE)
Si la LED alarme est allumée, cela signifie qu'une alarme est survenue.
To Next Page
Loading...
