dji DOCK 2 - Page 128

127
PT-BR
18
19 20 2122 23
24
25
26
27
1. Medidor de velocidade do vento
2. Câmera de segurança
3. Luz auxiliar da câmera
4. Pluviômetro
5. Tampa do Dock
6. Marcadores de posicionamento
7. Plataforma de pouso
8. Marcador de orientação da aeronave
[1]
9. Pontos de transporte
10. Entrada AC-IN
11. Fio terra (localizado sob o Dock)

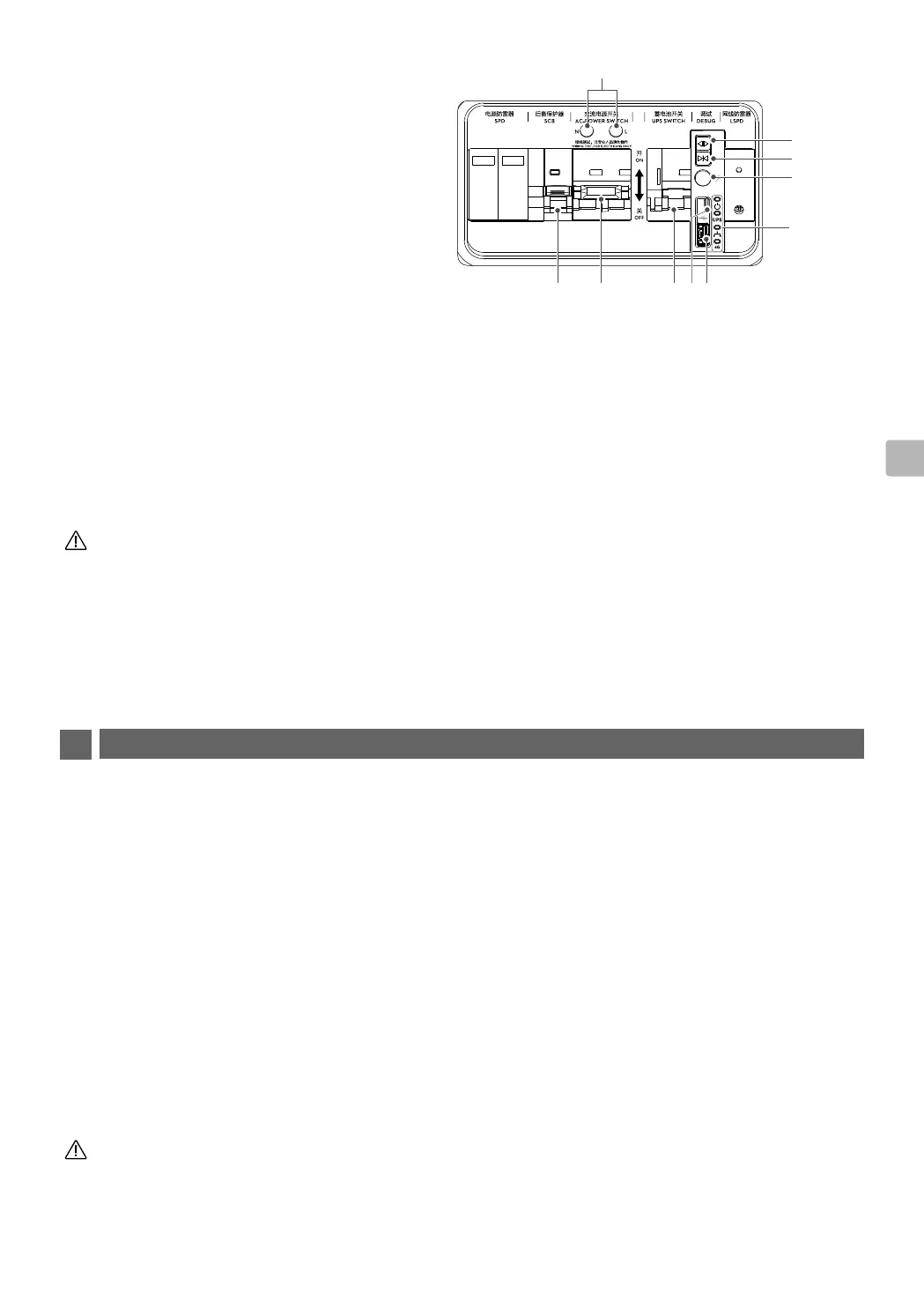

12. Quadro elétrico
13. Entrada LAN-IN
14. Suportes para montagem da base
15. Botão de parada de emergência
[2]
16. Indicadores de status
17. Compartimento do dongle
18. Terminais para testes dos os
19. Disjuntor do estabilizador de voltagem (SCB)
20. Interruptor de alimentação CA
21. Interruptor de bateria reserva
22. Entrada USB-C
23. Entrada USB-A
24. Indicadores do quadro elétrico
25. Botão de vinculação
26. Botão Fechar
[3]
27. Botão Abrir
[3]
[1] DJI Dock é fornecido com um módulo integrado de carregamento. Assegure-se de que não haja
nenhum objeto metálico na superfície da plataforma de pouso, a m de evitar altas temperaturas
que possam danicá-la.
[2] A tampa do Dock não irá abrir ou fechar se o botão de parada de emergência estiver pressionado.
[3] Mantenha o botão pressionado ao abrir e fechar a tampa. Assegure-se de que não haja obstáculos
bloqueando a tampa do Dock. Mantenha uma distância segura da tampa do Dock para evitar
ferimentos ao abri-la ou fechá-la.
3
Instalação
Conrmando a posição e a orientação da instalação
Assegure-se de considerar os fatores abaixo antes de instalar o Dock.
• Assegure-se de que a câmera de segurança do módulo do medidor de velocidade do vento não esteja
voltada diretamente para a luz do sol. Caso contrário, a vida útil do produto e a visualização da câmera
podem ser afetadas por fatores ambientais.
• Assegure-se de que não haja obstáculos bloqueando as tampas do Dock.
• Para evitar detecção falsa durante o pouso da aeronave, certifique-se de que não haja objetos de cores
claras semelhantes às marcações de forma ou identicação visual na plataforma de pouso a uma distância
de 5m do Dock, como retângulos brancos, triângulos brancos e padrões em H.
• Se vários Docks estiverem instalados no mesmo local, a distância entre cada um deles deve ser de pelo
menos 5m. Recomenda-se que essa distância seja de 10m.
• O comprimento do o terra é de 0,5m. Assegure-se de que a distância entre o o terra e o Dock seja menor
que 0,5m.
Como instalar parafusos de expansão
• Use uma máscara contra poeira e óculos de segurança ao fazer furos para evitar que poeira entre
em sua garganta, olhos ou nariz. Preste atenção à segurança pessoal ao usar ferramentas elétricas.
Uma base de concreto ou de estrutura de aço precisa ser fabricada com antecedência no local da instalação.
As instruções de instalação a seguir utilizam uma base de concreto como exemplo.
