dji DOCK 2 - Installation

49
DE
18
19 20 2122 23
24
25
26
27
1. Windgeschwindigkeitsmessgerät
2. Sicherheitskamera
3. Zusatzbeleuchtung der Kamera
4. Regenmessgerät
5. Dock-Schutzhülle
6. Positionsmarkierungen
7. Landing Pad
8. Markierung der Fluggerätausrichtung
[1]
9. Tragepunkte
10. AC-IN-Anschluss
11. Erdungsdraht (unter dem Dock)
12. Schaltfach
13. LAN-IN-Anschluss
14. Halterungen der Befestigungsplatte
15. Notstopp-Taste
[2]

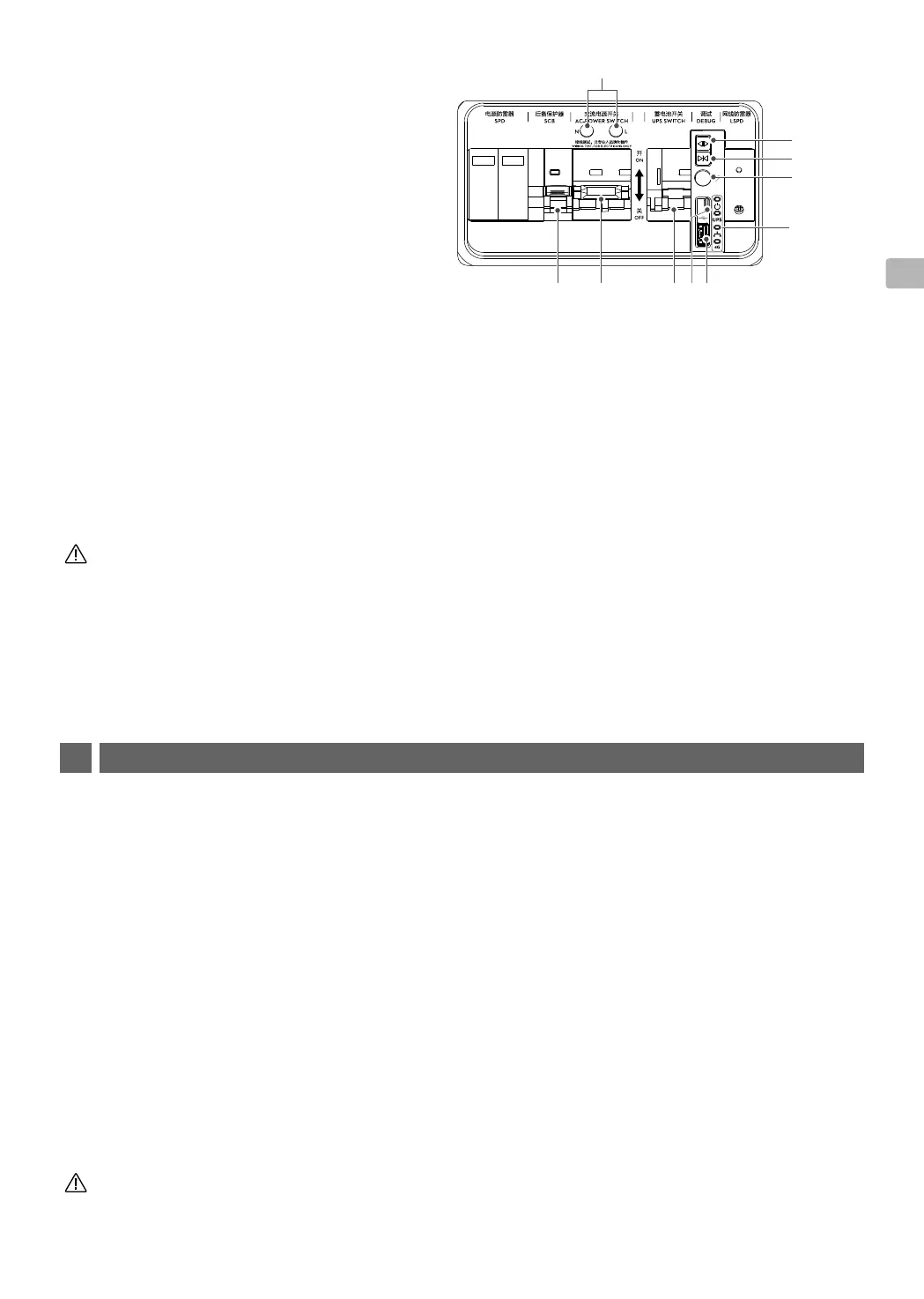

16. Statusanzeigen
17. Dongle-Fach
18. Drahtprüfklemmen
19. Überspannungsschutz-Sicherungsschalter
20. Netzstromschalter
21. Reserveakkuschalter
22. USB-C-Anschluss
23. USB-A-Anschluss
24. Anzeigen im Schaltfach
25. Kopplungstaste
26. Schließen-Taste
[3]
27. Öffnen-Taste
[3]
[1] Das DJIDock verfügt über ein integriertes Lademodul. Achten Sie darauf, dass die Oberfläche
des Landing Pad frei von Metallgegenständen ist, um hohe Temperaturen zu vermeiden, die das
Landing Pad beschädigen könnten.
[2] Die Dock-Schutzhülle lässt sich nicht öffnen oder schließen, wenn die Notstopp-Taste gedrückt wird.
[3] Drücken Sie die Taste und halten Sie sie gedrückt, wenn Sie die Schutzhülle öffnen und schließen.
Stellen Sie sicher, dass keine Hindernisse die Dock-Schutzhülle blockieren. Halten Sie einen
sicheren Abstand von der Dock-Schutzhülle, um Verletzungen beim Öffnen oder Schließen der
Dock-Schutzhülle zu vermeiden.
3
Installation
Bestätigung der Installationsposition und -ausrichtung
Beachten Sie vor der Installation des Docks Folgendes.
• Stellen Sie sicher, dass die Sicherheitskamera auf dem Windgeschwindigkeits-Messmodul nicht dem direkten
Sonnenlicht zugewandt ist. Andernfalls könnte aufgrund der Umgebungsfaktoren die Lebensdauer des
Produkts verkürzt und die Kameraansicht beeinträchtigt werden.
• Stellen Sie sicher, dass keine Hindernisse die Dock-Schutzhülle blockieren.
• Um eine fehlerhafte Erkennung bei der Landung des Fluggeräts zu verhindern, stellen Sie sicher, dass sich
innerhalb von 5m rund um das Dock keine hellfarbigen Objekte befinden, die den Formen oder visuellen
Identifikationsmarkierungen auf dem Landing Pad ähneln, beispielsweise weiße Rechtecke, weiße Dreiecke
und H-Muster.
• Wenn mehrere Docks am selben Standort installiert werden, sollte der Abstand zwischen den Docks
mindestens 5m betragen. Empfohlen wird ein Abstand von 10m.
• Die Länge des Erdungsdrahts beträgt 0,5m. Stellen Sie sicher, dass der Abstand zwischen der
Erdungselektrode und dem Dock weniger als 0,5m beträgt.
Installation der Erweiterungsbolzen
• Tragen Sie eine Staubmaske und Schutzbrille, wenn Sie Löcher bohren, um zu verhindern, dass Staub
in Ihre Augen, Nase und Atemwege gerät. Achten Sie bei der Verwendung elektrischer Werkzeuge auf
Ihre persönliche Sicherheit.
