dji DOCK 2 - Подключение Кабеля Питания

144
RU
1
2
1
2
1
2
3
T568B
• Убедитесь, что другой конец кабеля Ethernet правильно и надежно подключен к устройству в
помещении с компьютером пользователя.
• Убедитесь, что сеть имеет доступ к Интернету с пропускной способностью входящего
и исходящего трафика более 10Мбит/с. Для оптимизации работы пользователя в сети
рекомендуется обеспечить пропускную способность более 40Мбит/с.
• Убедитесь, что порт LAN-IN закрыт крышкой, если он не используется.
• После установки нажмите на стопорный выступ сквозного разъема, при необходимости
используя шлицевую отвертку для его извлечения из разъема Ethernet.

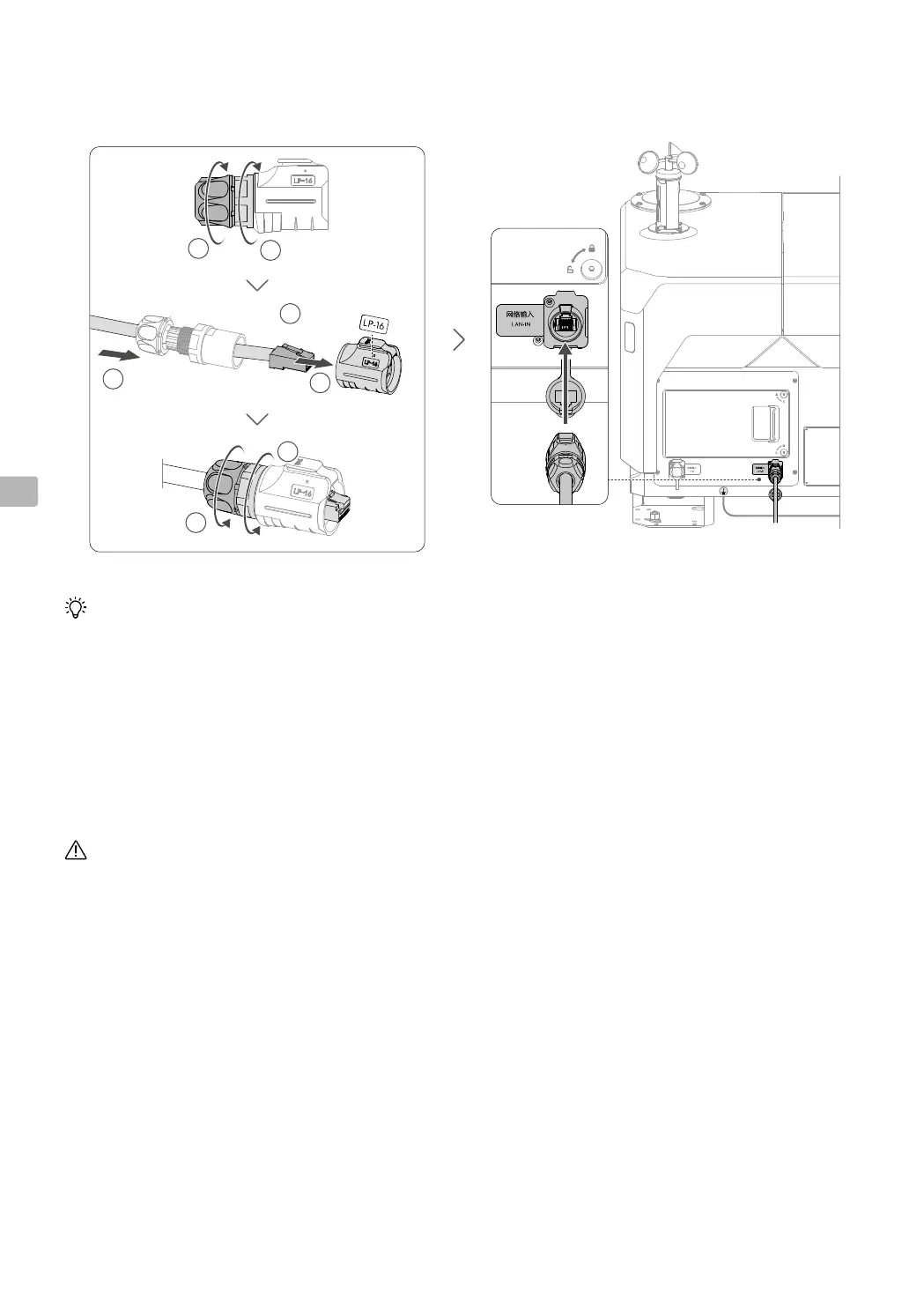

c. Последовательно затяните концевую муфту и концевую гайку.
2. Откройте крышку порта LAN-IN и соедините разъем Ethernet с портом LAN-IN до щелчка.
Подключение кабеля питания
• Операции при значениях напряжения, превышающих безопасные, разрешается выполнять
только квалифицированным электрикам.
• Перед выполнением работ обязательно выключите главный выключатель со стороны
источника питания в распределительном блоке пользователя и разместите рядом с
выключателем табличку, запрещающую его включение.
• Измерить силу тока в кабеле питания можно с помощью мультиметра. НЕ работайте с
включенным электричеством.
• Используйте только диаметр силового кабеля от 7 до 12мм, чтобы обеспечить надежность
уплотнения и эффективность защиты от попадания влаги.
Проложите предварительно опрессованный силовой кабель к док-станции и убедитесь, что
для подключения оставлена достаточная длина. Отрежьте заглушку гофрированной трубы в
соответствующем месте согласно внешнему диаметру силового кабеля. Последовательно проложите
силовой кабель через гофрированную трубу и заглушку гофрированной трубы. Убедитесь, что
гофрированная труба находится в сжатом состоянии, как показано на схеме, чтобы силовой кабель не
остался незащищенным после его подключения к док-станции.
