145
RU

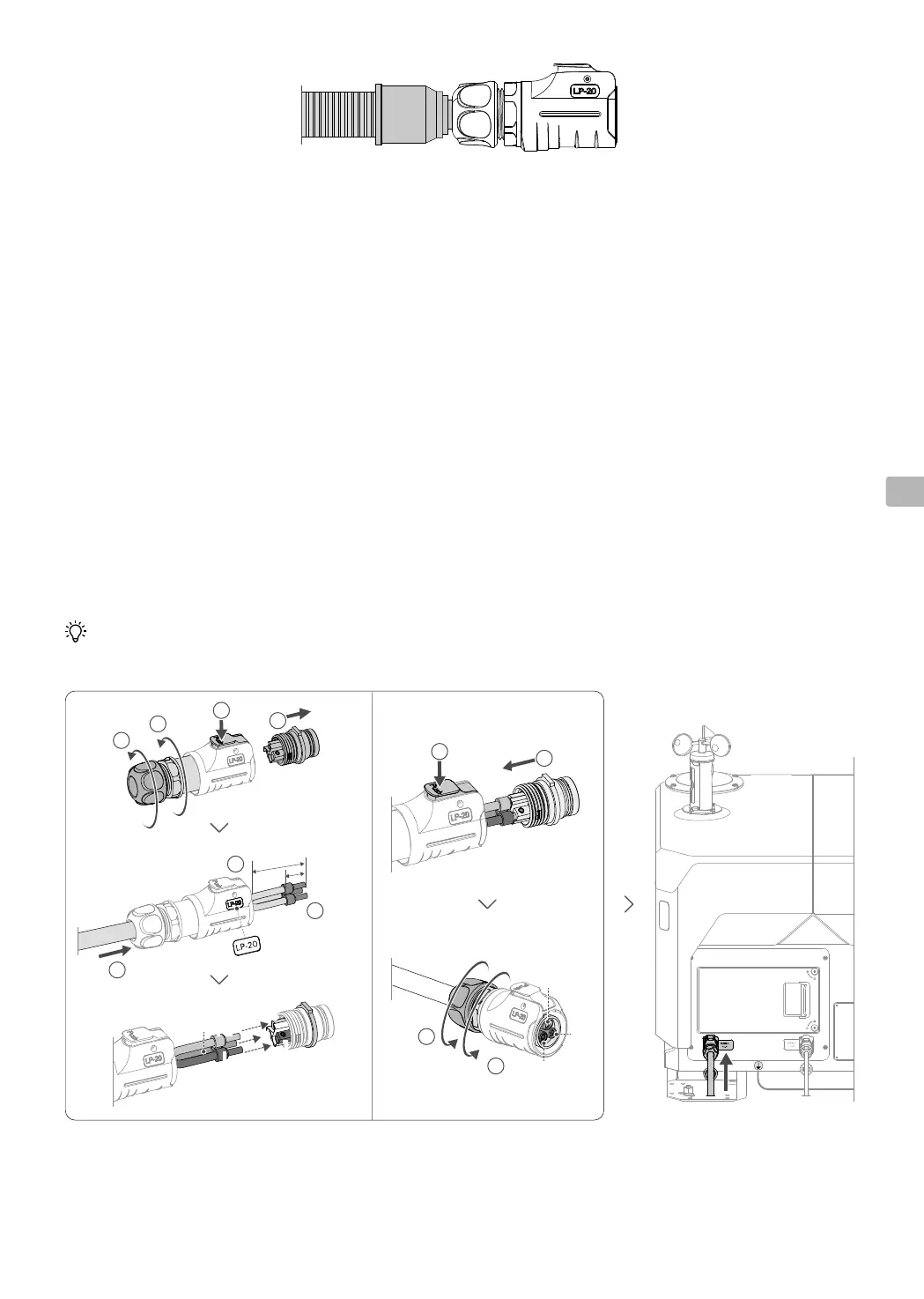

1. Для изменения конструкции силового разъема выполните следующие действия.
a. Ослабьте концевую муфту и концевую гайку исходного силового разъема. Нажмите и удерживайте
кнопку блокировки разъема, чтобы вынуть внутренний компонент.
b. Проложите силовой кабель через силовой разъем. Используйте линейку, закрепленную на порте
AC-IN, чтобы измерить длину кабеля и проводов. С помощью диагональных кусачек снимите
25мм изоляции кабеля. С помощью инструмента для зачистки проводов снимите 10мм изоляции
провода. Прежде чем вставлять провода в наконечники и обжимать их опрессовочными щипцами,
убедитесь, что все три провода имеют одинаковую длину.
c. Используя шестигранный ключ на 1,5мм, ослабьте три винта внутреннего компонента и вставьте
три наконечника проводов в медные выводы. Убедитесь, что провода L (фаза), N (нейтраль) и PE
(земля) соответствуют выводам 1, 2 и 3, прежде чем затягивать винты
[1]
.
d. Убедитесь, что провода подключены корректно и надежно. Нажмите и удерживайте кнопку
блокировки на внешнем корпусе, чтобы вставить внутренний компонент во внешний корпус.
e. Последовательно затяните концевую муфту и концевую гайку. Убедитесь, что соединение силового
разъема и кабеля не повреждено, чтобы обеспечить эффективность защиты от попадания влаги.
2. Откройте крышку порта AC-IN и соедините силовой разъем с портом AC-IN до щелчка.
[1] Обозначения проводов фазы, нейтрали и земли могут отличаться в зависимости от страны и региона. Цвет проводов
фазы, нейтрали и земли может отличаться в зависимости от страны и региона. Убедитесь, что три провода подключены
правильно и надежно.
• Соблюдайте осторожность, чтобы не повредить изоляционный слой провода при зачистке
изоляционного слоя кабеля.
PE-3
N-2
L-1
1
2
3
3
N
PE
L
1
2
3
1
1
1
2
L
L
PE
PE
N
25 mm
10 mm
1
2
3
