146
RU
Проверка проводного соединения
• НЕ прикасайтесь к металлическим частям док-станции и выводам мультиметра во избежание
поражения электрическим током.

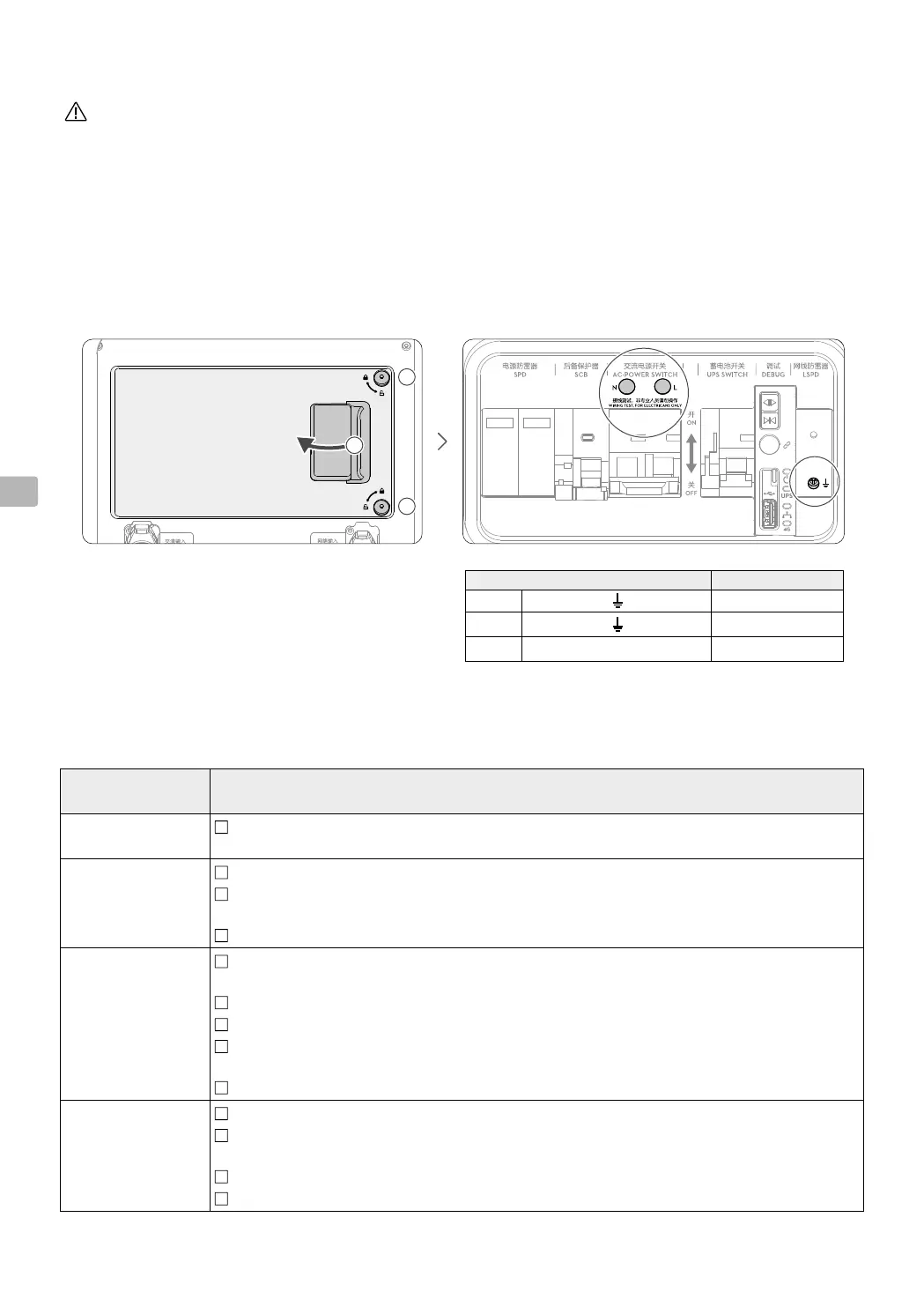

1. Используя шестигранный ключ на 2,5мм, ослабьте два винта на дверце электрического шкафа, затем
потяните дверь, чтобы ее открыть.
2. Включите главный выключатель со стороны источника питания в распределительном блоке
пользователя. Переведите мультиметр в режим напряжения 750В перем. тока, вставьте черный
и красный вывод в отверстия для тестирования проводов в электрическом шкафу и измерьте
напряжение. Убедитесь, что результаты теста соответствуют приведенным в таблице значениям. Если
какое-либо значение не соответствует, выполните поиск и устранение неисправностей, прежде чем
подавать питание на док-станцию.
1
1
2
Отверстия для тестирования проводов Напряжение
N 0В
L 90–240В
N L 90–240В
Включение док-станции
Контрольный список проверки до включения
Контрольный
список
Описание
Заземляющий
провод
Два конца заземляющего провода должным образом подключены, а винты
надежно затянуты.
Кабель Ethernet Все части разъема Ethernet надежно закреплены.
Заглушка гофрированной трубы правильно герметизирует зазор между трубой и
разъемом Ethernet.
Разъем Ethernet надежно вставлен в док-станцию.
Силовой кабель Тест подключения проводов успешно проведен, последовательность
подключения верна.
Слой изоляции силового кабеля надлежащим образом закрыт концевой гайкой.
Все части силового разъема надежно закреплены.
Заглушка гофрированной трубы правильно герметизирует зазор между трубой и
силовым разъемом.
Силовой разъем надежно вставлен в док-станцию.
Док-станция Док-станция установлена с углом наклона менее 3°.
Док-станция содержится в чистоте и порядке, без пыли, грязи или каких-либо
предметов внутри.
Кнопка аварийного останова док-станции правильно вытянута и выключена.
На поверхности посадочной панели нет металлических предметов.
