dji DOCK 2 - Installazione

88
IT
18
19 20 212223
24
25
26
27
1. Indicatore della velocità del vento
2. Fotocamera di sicurezza
3. Luce ausiliaria della fotocamera
4. Indicatore della pioggia
5. Coperchio del dock
6. Marcatori di posizionamento
7. Base di atterraggio
8. Marcatore di orientamento dell’aeromobile
[1]
9. Punti di trasporto
10. Porta di ingresso CA
11. Cavo di messa a terra (nella parte inferiore
del dock)
12. Quadro elettrico
13. Porta di ingresso LAN
14. Staffe della base di montaggio
15. Pulsante di arresto di emergenza
[2]

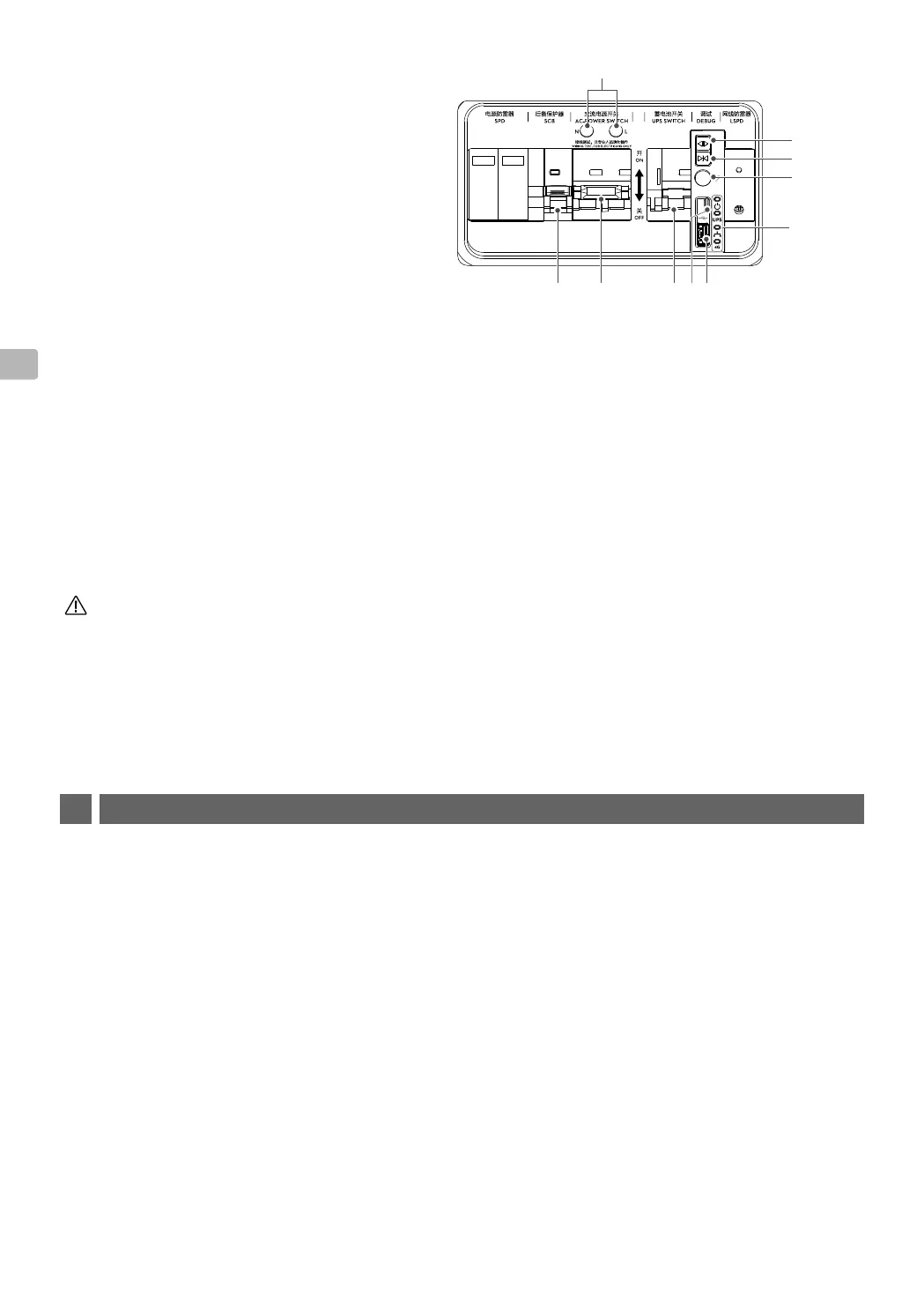

16. Indicatori di stato
17. Vano dell’adattatore
18. Terminali per test dei cavi
19. Interruttore di circuito di protezione dai picchi
(Surge Protector Circuit Breaker, SCB)
20. Interruttore di alimentazione CA
21. Interruttore della batteria di backup
22. Porta USB-C
23. Porta USB-A
24. Indicatori del quadro elettrico
25. Tasto di collegamento
26. Pulsante di chiusura
[3]
27. Pulsante di apertura
[3]
[1] DJI Dock è dotato di un modulo di ricarica integrato. Accertarsi che la superficie della base
di atterraggio sia libera da oggetti metallici per evitare che le alte temperature possano
danneggiarla.
[2] Se il pulsante di arresto di emergenza è premuto, il coperchio del dock non si aprirà o chiuderà.
[3] Tenere premuto il pulsante per aprire e chiudere il coperchio. Accertarsi che non vi siano ostacoli
che bloccano il coperchio del dock. Mantenere una distanza di sicurezza dal coperchio del dock
per evitare infortuni durante l’apertura o chiusura dello stesso.
3
Installazione
Conferma della posizione e dell'orientamento di installazione
Accertarsi di considerare i seguenti fattori prima di installare il dock.
• Accertarsi che l’orientamento della fotocamera di sicurezza presente sul modulo indicatore della velocità
del vento non sia rivolto direttamente verso la luce del sole. Altrimenti la durata di servizio del prodotto e
della fotocamera potrebbe risultare compromessa a causa di fattori ambientali.
• Accertarsi che non vi siano ostacoli che bloccano i coperchi del dock.
• Per evitare il falso rilevamento all’atterraggio dell’aeromobile, accertarsi che non siano presenti oggetti
dai colori chiari simili ai marchi di forma o di identificazione visiva della base di atterraggio entro 5m di
distanza dal Dock, come rettangoli o triangoli bianchi e motivi a H.
• Se nello stesso luogo sono installati diversi dock, la distanza tra ogni dock deve essere di almeno 5m. Si
consiglia una distanza di 10 m.
• La lunghezza del cavo di messa a terra è di 0,5 m. Accertarsi che la distanza tra l’elettrodo di terra e il dock
sia inferiore a 0,5 m.
