Montaggio delle staffe della base
• Quando si allineano i fori del bullone di espansione con le staffe della base di montaggio, NON
mettere le mani sotto le staffe quando si sposta il dock per evitare infortuni.
1. Sollevare con cautela il dock dai punti di trasporto e spostarlo nel luogo di installazione. Allineare i 4 fori
della staffa della base di montaggio con i bulloni di espansione e abbassarlo lentamente. Si consiglia che il
trasporto sia svolto da almeno 2 persone.
2. Posizionare la livella digitale sul lato superiore di uno dei coperchi del dock affinché sia in posizione
orizzontale. Altrimenti, se l’inclinazione supera i 3 gradi, utilizzare delle guarnizioni in metallo o altri
materiali per sollevare le staffe della base.
3. Installare la rondella piatta, quella elastica e il dado del bullone di espansione in sequenza, quindi serrare
il dado con una chiave regolabile.
Installazione dei bulloni di espansione
• Indossare una maschera antipolvere e occhiali di protezione mentre si praticano i fori, per evitare
che la polvere entri negli occhi, nel naso e in gola. Prestare attenzione alla sicurezza personale
quando si utilizzano apparecchi elettrici.
Una base di cemento o acciaio deve essere realizzata in anticipo sul luogo di installazione. Nelle seguenti
istruzioni di installazione si utilizza una base di cemento come esempio.

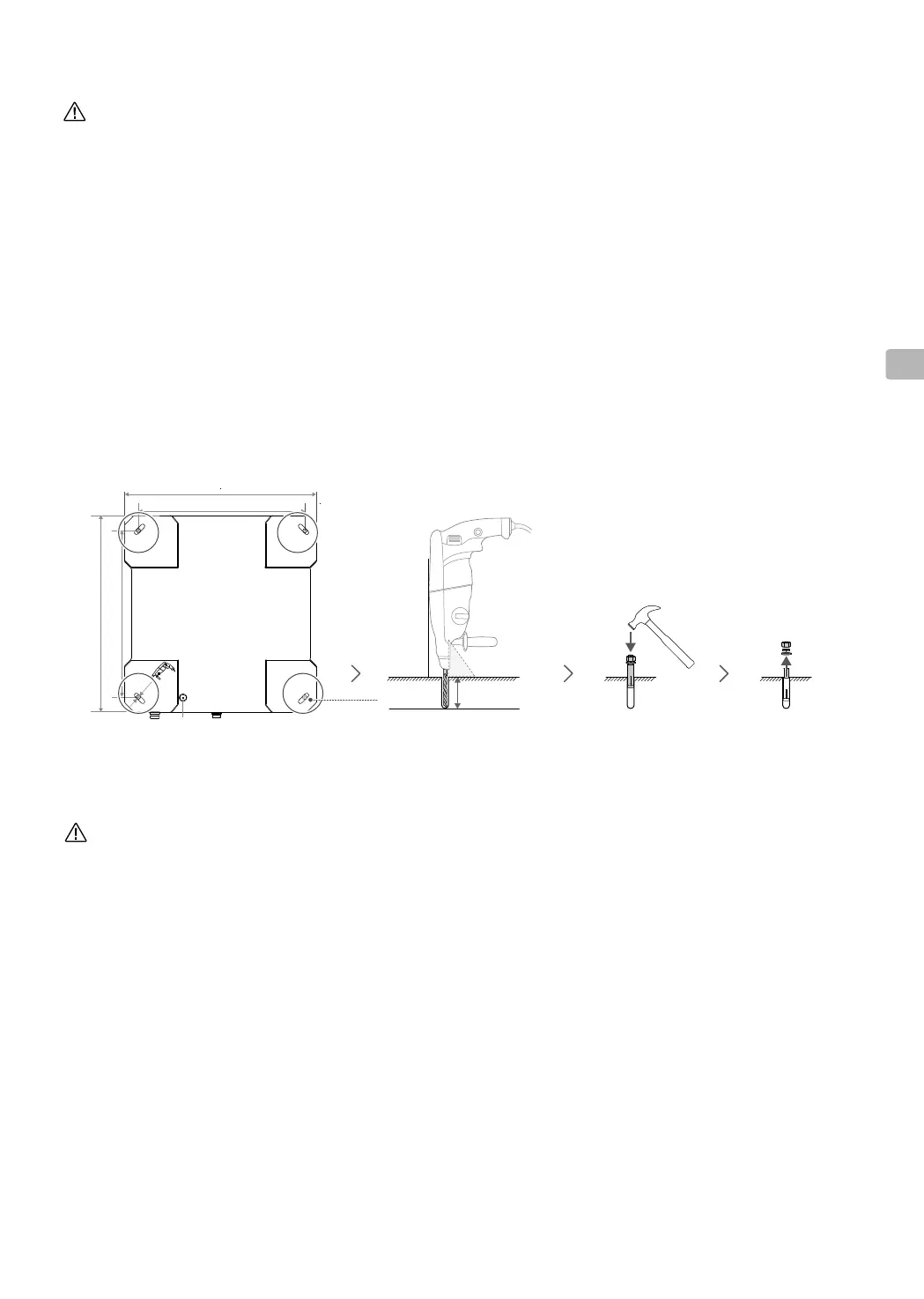

1. Posizionare il coperchio della confezione con i segni dei fori di installazione rivolti verso l’alto nel punto in
cui verrà installato il dock, quindi regolare l’orientamento e la posizione di conseguenza.
2. Allineare il tassellatore (diametro della punta Ф12mm) ai segni dei fori di installazione, tenere il
tassellatore perpendicolare al terreno e praticare quattro fori di installazione della profondità di 60mm.
Una volta praticati i fori, rimuovere il coperchio della confezione e accertarsi di eliminare i detriti
circostanti per evitare che cadano nei fori.
3. Serrare leggermente i dadi dei 4 bulloni di espansione in dotazione, posizionarli nei fori di installazione,
quindi battere sui dadi con un martello da carpentiere fino a quando i tubi di espansione non siano inseriti
nei fori di installazione.
4. Una volta pre-serrato il bullone di vite fino a quando non sarà più possibile serrarlo ulteriormente, svitare
il dado, la rondella elastica e quella piatta.
536mm
465.5mm
465.5mm
550mm
交流输入
AC-IN
网络输入
LAN-IN
接地线
EARTH WIRE
Ø12*4
90°
60 mm
Ф12 mm
