dji DOCK 2 - Page 144

143
RU
4
Подключение и запуск док-станции
Подключение заземляющего провода
Подключение кабеля Ethernet
• Убедитесь, что устройство защиты данных и сигнала от импульсных перенапряжений
установлено в помещении с компьютером пользователя и правильно заземлено. Для
получения более подробной информации обратитесь к разделу «Требования к сети»
руководства по установке и сборке.
• Используйте только витую пару категории 6 с диаметром кабеля от 6 до 9мм, чтобы
обеспечить надежность уплотнения и эффективность защиты от попадания влаги.
• Убедитесь в правильности последовательности внутренних проводов при соединении
сквозного разъема и кабеля согласно стандарту проводки T568B.

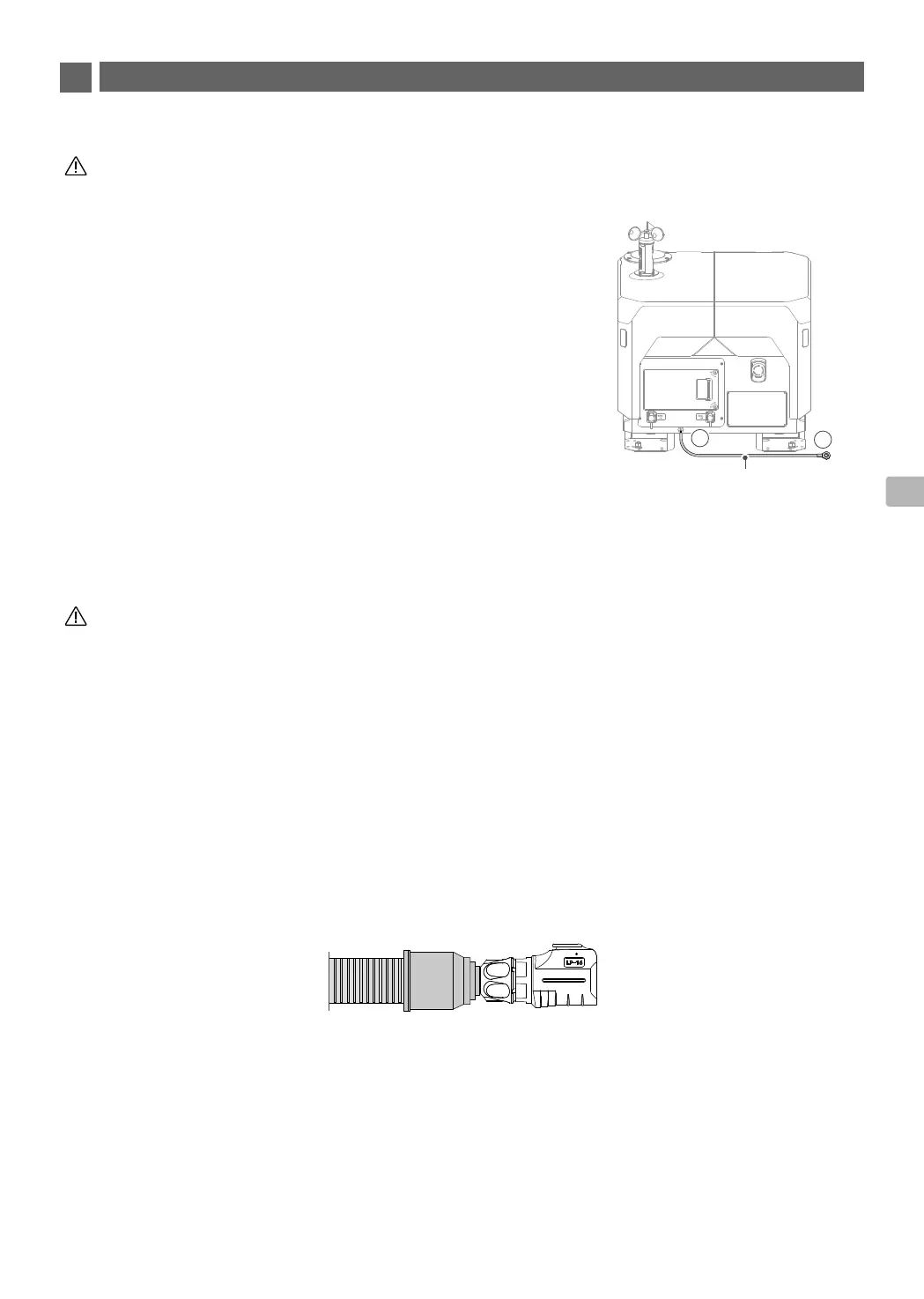

1. Осторожно вытяните провод заземления из-под док-
станции. Заземляющий провод должен быть максимально
прямым. Избегайте скручивания или переплетения с
сигнальными кабелями.
2. Подключите провод заземления к выводному полюсу
заземляющего электрода и затяните соединение винтом
M8 с гайкой.
• Док-станция должна быть правильно заземлена в
соответствии с приведенными ниже требованиями.
• Перед установкой убедитесь, что схема и конструкция
системы заземления соответствуют требованиям.
С помощью измерителя сопротивления убедитесь,
что сопротивление заземления между землей и
системой заземления, подключенной к док-станции,
меньше 10Ом.
• Осторожно потяните за провод заземления
во избежание повреждения клеммы в месте
подключения провода к док-станции.
Проложите предварительно опрессованный кабель Ethernet к док-станции и убедитесь, что
для подключения оставлена достаточная длина. Отрежьте заглушку гофрированной трубы в
соответствующем месте согласно внешнему диаметру кабеля Ethernet. Последовательно проложите
кабель Ethernet через гофрированную трубу и заглушку гофрированной трубы. Убедитесь, что
гофрированная труба находится в сжатом состоянии, как показано на схеме, чтобы кабель Ethernet не
остался незащищенным после его подключения к док-станции.
1. Для изменения конструкции разъема Ethernet выполните следующие действия.
а. Разберите исходный разъем Ethernet и ослабьте концевую гайку.
b. Проложите кабель Ethernet через разъем Ethernet. Обожмите кабель, чтобы провести его через
разъем в соответствии со стандартом проводки T568B. Убедитесь, что поверхность кабеля из
ПВХ надежно входит в разъем, а внутренний провод не оголен. Используя тестер для сетевого
кабеля, убедитесь, что кабель Ethernet имеет надлежащий контакт со сквозным разъемом и
последовательность подключения соответствует требованиям. Вставьте сквозной разъем во
внешний корпус до щелчка.
1
2
0.5 м
