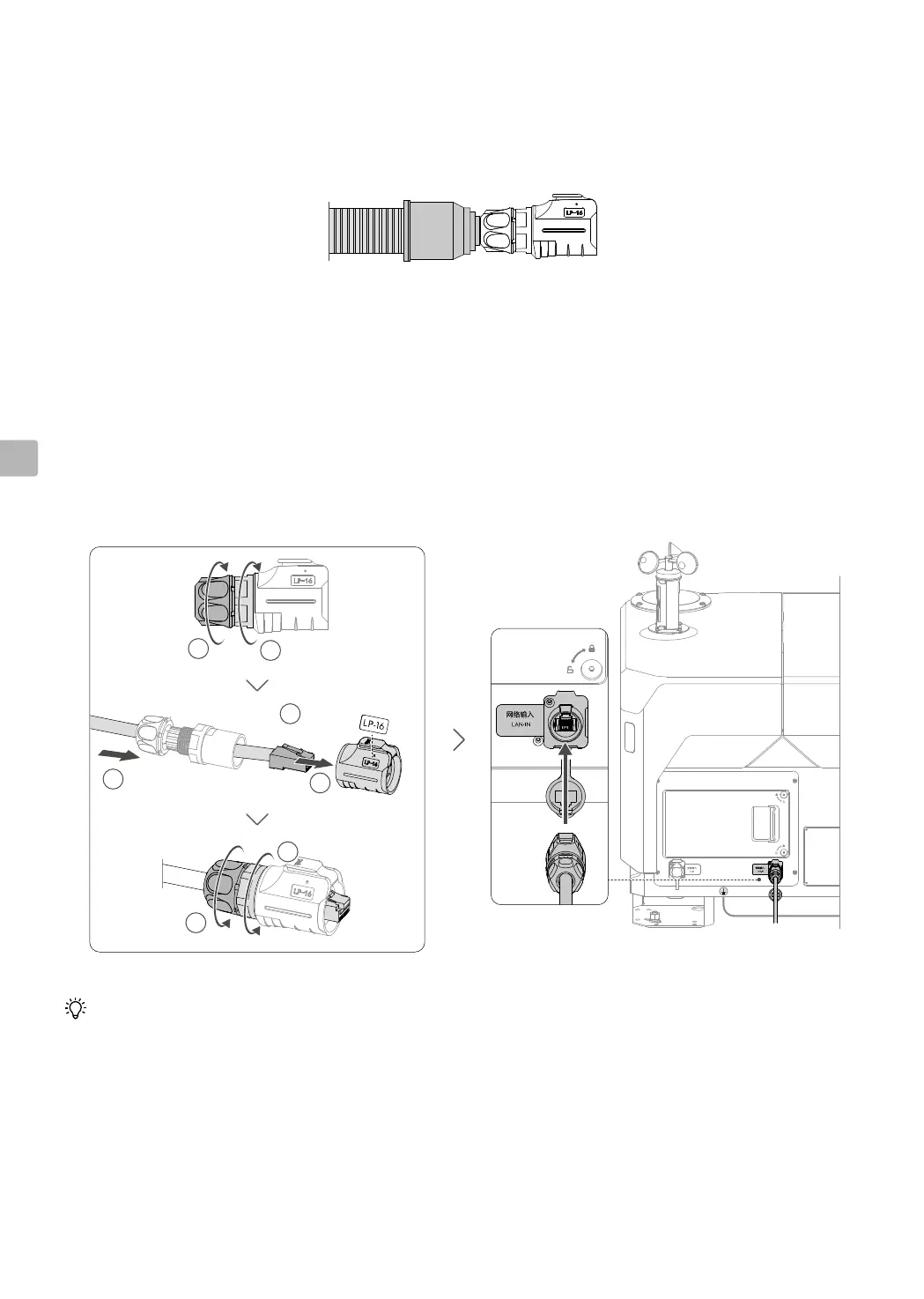

Leve o cabo Ethernet pré-embutido para o Dock e certique-se de reservar o comprimento adequado para a
conexão. Corte a tomada ondulada da tubulação na posição apropriada de acordo com o diâmetro exterior do
cabo Ethernet. Leve o cabo Ethernet através da tubulação ondulada e da tomada ondulada da tubulação na
sequência. Verique se o tubo ondulado está em um estado contraído, como mostrado no diagrama, para ga-
rantir que o cabo Ethernet não seja exposto após conectar o conector Ethernet ao Dock.
1. Siga as etapas abaixo para restaurar o conector Ethernet.
a. Desmonte o conector Ethernet original e solte a porca traseira.
b. Leve o cabo Ethernet através do conector Ethernet. Ondule-o pelo conector de passagem seguindo o
padrão de ação T568B. Assegure-se de que a superfície de PVC do cabo esteja efetivamente inserida no
conector e que o cabo não esteja exposto. Use um testador de cabo de rede para vericar se o contato
com o cabo Ethernet tem bom contato com o conector de passagem e a sequência de ação atende aos
requisitos. Insira a passagem através do conector no revestimento externo até que um clique seja ouvido.
c. Aperte a bolsa e a porca traseiras em sequência.
2. Abra a tampa da entrada LAN-IN e conecte o conector Ethernet à entrada LAN-IN até que um clique seja
ouvido.
1
2
1
2
1
2
3
T568B
• Assegure-se de que outra extremidade do cabo Ethernet esteja conectada adequadamente e com
rmeza ao dispositivo na sala de computação do usuário.
• Assegure-se de que a rede seja capaz de acessar a internet com larguras de banda upstream e
downstream superiores a 10Mbps. Para garantir uma melhor experiência do usuário, recomenda-se
que a largura de banda seja superior a 40 Mbps.
• Assegure-se de fechar a tampa da entrada LAN-IN quando ela não estiver em uso.
• Após a instalação, pressione a guia de bloqueio do conector de passagem usando uma chave de fenda
de cabeça chata para removê-lo do conector Ethernet, se necessário.
