27
JP

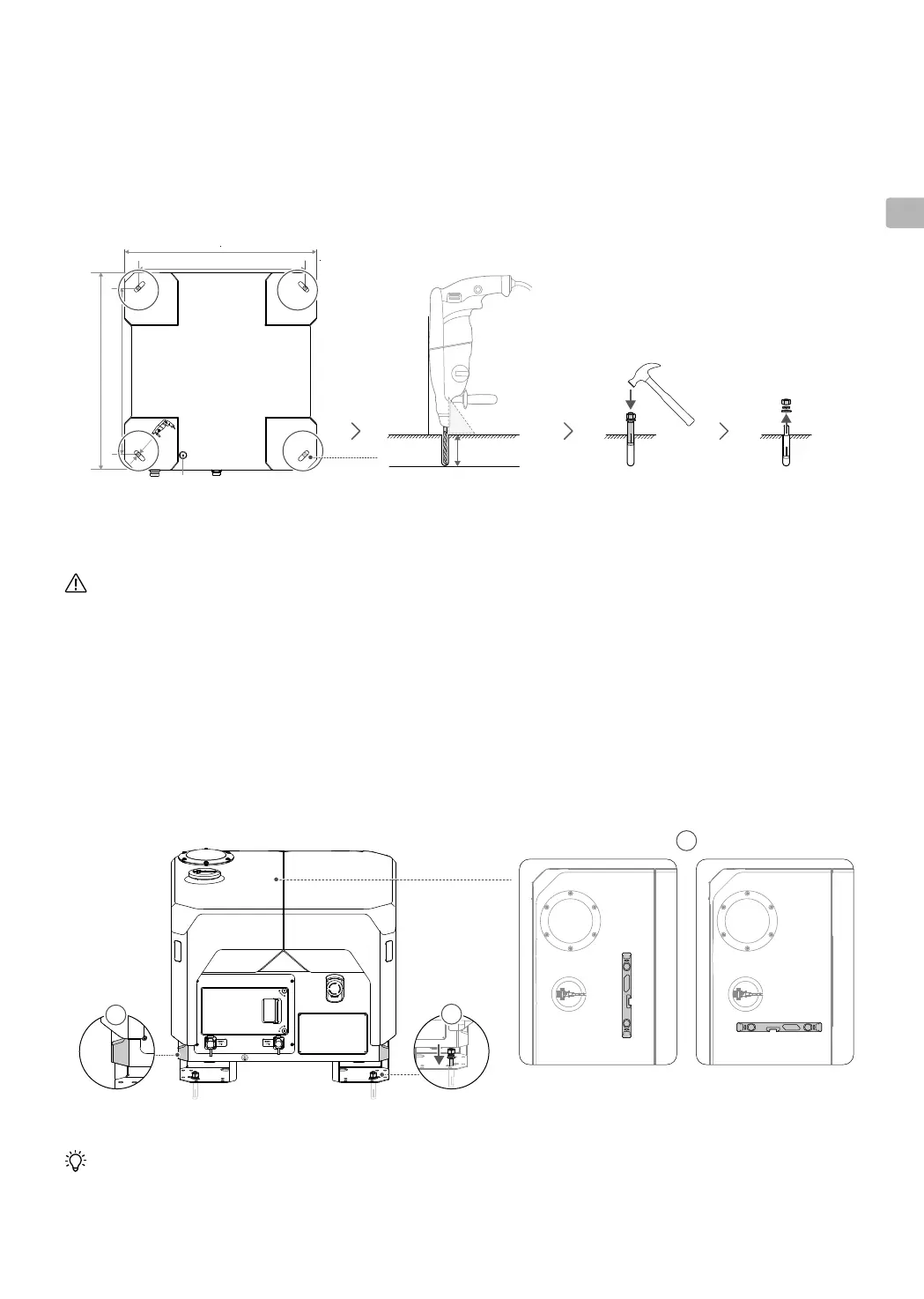

ベースブラケットの取り付け
• 拡張ボルトの穴を取り付けベースブラケットに合わせる際は、怪我を防止するため、ドックを動かすとき
に取り付けベースブラケットの下に手を入れないでください。
1. キャリーポイントを持ってドックを慎重に持ち上げ、設置場所まで移動します。4個の取り付けベースブラ
ケットの穴と拡張ボルトの位置を合わせ、ゆっくりと下ろします。ドックは少なくとも2人で運ぶことをお勧
めします。
2. デジタル水平器をドックカバーの上に置き、ドックが水平であることを確認します。ドックが水平でなく、傾
きが3度を超えている場合は、金属製のガスケットなどを使用して、ベースブラケットの高さを調節してくだ
さい。
3. 拡張ボルトの平ワッシャー、スプリングワッシャー、ナットを順番に取り付け、調整式スパナでナットを締め
ます。
2
1
3
• ドックを移動させるときは、必ずキャリーポイントを持って持ち上げてください。
• 測定の際、デジタル水平器を両方のドックカバーの上に置かないでください。
2. ハンマードリル（ドリル直径Ф12 mm）と取り付け穴の印との位置を合わせ、ハンマードリルを地面に対して
垂直に保ったまま、深さ60 mmの取り付け穴を4つ、ドリルで開けます。ドリルでの穴あけ後には箱のふたを
取り外し、周りの破片が穴に落ちることがないよう掃除します。
3. 同梱された4個の拡張ボルトのナットを少し締め、取り付け穴に入れ、拡張チューブが取り付け穴の中に入る
までネイルハンマーでボルトを叩きます。
4. ねじボルトをこれ以上締められなくなるまで一旦仮締めした後、ナット、スプリングワッシャー、平ワッ
シャーを緩めて外します。
536mm
465.5mm
465.5mm
550mm
交流输入
AC-IN
网络输入
LAN-IN
接地线
EARTH WIRE
Ø12*4
90°
60 mm
Ф12 mm
To Next Page
