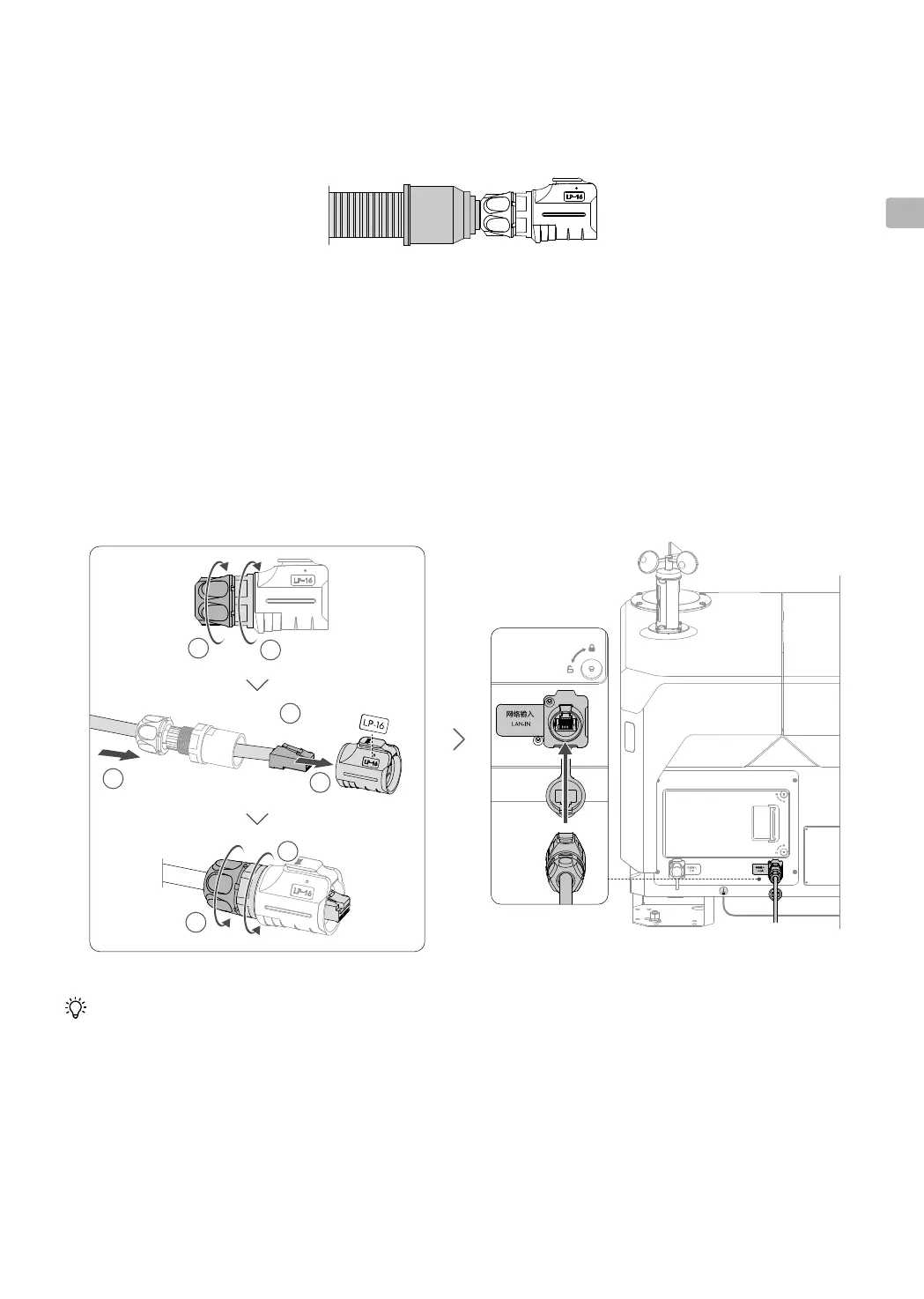

あらかじめ内蔵されているイーサネットケーブルをドックに誘導し、接続に適切な長さを確保してください。
イーサネットケーブルの外径に合わせて、波型チューブプラグを適切な位置で切断します。イーサネットケーブ
ルを、波型チューブ、波型チューブプラグの順に通します。イーサネットコネクターをドックに取り付けた後、
イーサネットケーブルが露出しないよう、図のように波型チューブが収縮した状態になっていることを確認して
ください。
1. 以下の手順に従って、イーサネットコネクターを再構築します。
a. 元のイーサネットコネクターを分解し、テールナットを緩めます。
b. イーサネットケーブルをイーサネットコネクターに通します。T568Bの配線規格に従って、パススルーコネ
クターに圧着します。ケーブルのPVC表面がコネクターに効果的に挿入され、ワイヤーが露出していないこ
とを確認します。ネットワークケーブルテスターを使用して、イーサネットケーブルとパススルーコネク
ターの接触が良好であること、および配線順序が要件を満たしていることを確認します。パススルーコネク
ターを、カチッと音がするまで外部ケーシングに挿入します。
c. テールスリーブ、テールナットの順に締め付けます。
2. LAN-INポートのカバーを開け、イーサネットコネクターをLAN-INポートにカチッと音がするまでしっかりと
接続します。
1
2
1
2
1
2
3
T568B
• イーサネットケーブルのもう一方の先端が、ユーザーのコンピュータールームの機器に正しくしっかりと
接続されていることを確認します。
• ネットワークが、上り速度と下り速度が10 Mbps超のインターネットにアクセス可能なことを確認しま
す。より良いユーザーエクスペリエンスを確保するため、帯域幅は40 Mbps以上を推奨します。
• ポートを使用しないときは、必ずLAN-INポートのカバーを閉めてください。
• 設置後、必要に応じて、マイナスドライバーでパススルーコネクターのロックタブを押し、イーサネット
コネクターから外します。
