dji DOCK 2 - Page 55

54
DE
PE-3
N-2
L-1
1
2
3
3
N
PE
L
1
2
3
1
1
1
2
L
L
PE
PE
N
25 mm
10 mm
1
2
3

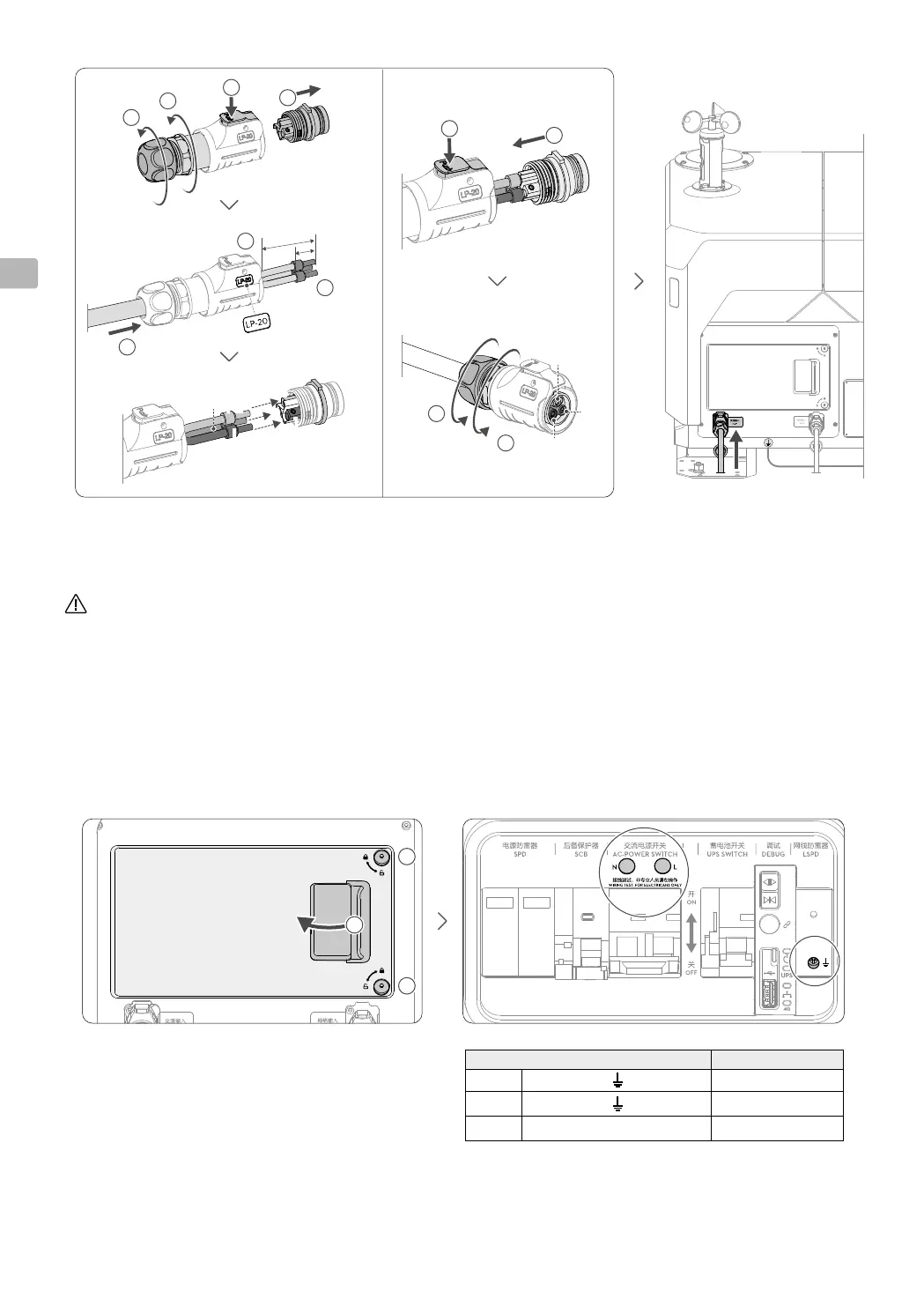

Drahtverbindungstest
• Berühren Sie NICHT die Metallteile des Docks oder die Messfühler des Multimeters, um einen
Stromschlag zu vermeiden.
1. Lösen Sie mit einem 2,5-mm-Sechskantschlüssel die beiden Schrauben an der Tür des Schaltfachs und
ziehen Sie dann an der Tür, um sie zu öffnen.
2. Schalten Sie den vorgeschalteten Netzschalter in Ihrem Verteilerkasten ein. Stellen Sie das Multimeter auf
750V AC ein und stecken Sie dann den schwarzen und den roten Messfühler in die Drahtprüflöcher am
Schaltschrank, um die Spannung zu messen. Stellen Sie sicher, dass die Testergebnisse den Angaben in der
Tabelle entsprechen. Falls ein Messergebnis nicht übereinstimmt, führen Sie eine Fehlersuche durch, bevor
Sie das Dock einschalten.
1
1
2
Drahtprüflöcher Spannung
N 0V
L 90 bis 240V
N L 90 bis 240V
