Montaje de los soportes de la base
• A la hora de alinear los orificios del perno de expansión con los soportes de la base de montaje, NO
ponga las manos bajo el soporte de la base de montaje al mover el Dock; podría lesionarse.
1. Levante con cuidado el Dock por sus puntos de transporte y muévalo a la ubicación de instalación. Alinee
los cuatro orificios del soporte de la base de montaje con los pernos de expansión y colóquelo bajándolo
lentamente. Se recomienda que lo sostengan dos personas por lo menos.
2. Coloque el nivel digital en la parte superior de una de las cubiertas del Dock para asegurarse de que el Dock
esté nivelado horizontalmente. Si el Dock no está nivelado y el grado de inclinación supera los 3 grados, use
juntas de metal u otros materiales para elevar los soportes de la base en consecuencia.
3. Instale en secuencia la arandela plana, la arandela de resorte y la tuerca del perno de expansión y, a
continuación, apriete la tuerca con una llave inglesa.

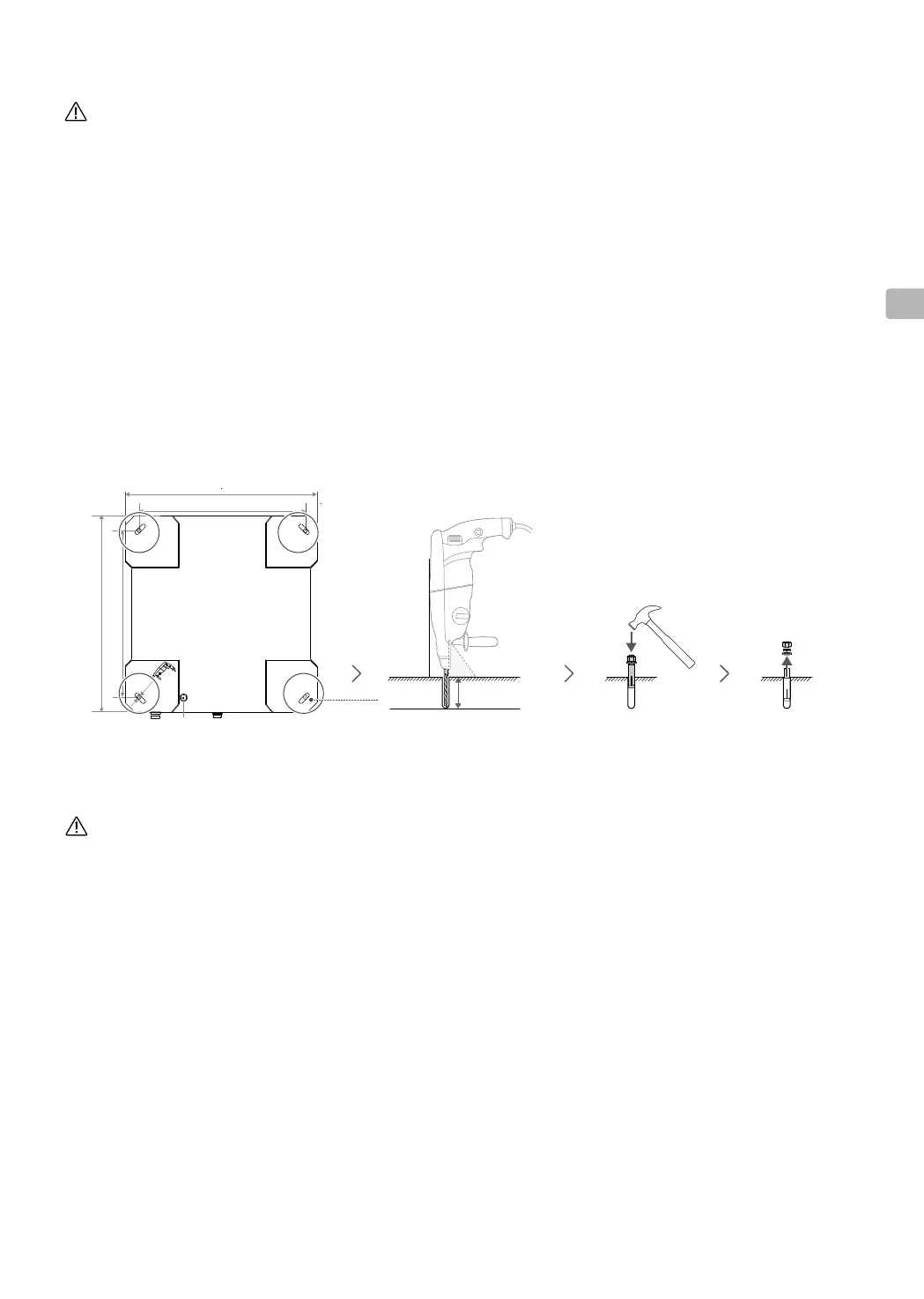

Instalación de los pernos de expansión
• Al perforar los orificios, póngase una mascarilla antipolvo y gafas de protección para evitar que
le entre polvo a los ojos, la nariz y la garganta. Si va a usar herramientas eléctricas, esté siempre
atento a su seguridad.
Debe fabricar una base de hormigón o una base de estructura de acero con antelación en la ubicación de
montaje. En las siguientes instrucciones de instalación se usa una base de hormigón como ejemplo.
1. Coloque la tapa del embalaje de modo que los marcadores de los orificios de instalación estén boca arriba
en la ubicación en la que se vaya a instalar el Dock, y ajuste la orientación y la posición en consecuencia.
2. Alinee el martillo perforador (diámetro del taladro: Ф12mm) con los marcadores de los orificios de
instalación, mantenga el martillo perforador perpendicular con respecto al suelo y perfore cuatro orificios
de instalación con una profundidad de 60mm. Retire la tapa del embalaje cuando termine de perforar los
orificios y asegúrese de limpiar los residuos circundantes para evitar que se depositen en los orificios.
3. Apriete ligeramente las tuercas de los cuatro pernos de expansión provistos, colóquelos en los orificios de
instalación y golpéelos con un martillo de uña hasta que los tubos de expansión estén insertados en los
orificios de instalación.
4. Apriete el perno roscado hasta que ya no se pueda apretar más y, a continuación, desenrosque la tuerca, la
arandela de resorte y la arandela plana.
536mm
465.5mm
465.5mm
550mm
交流输入
网络输入
接地线
Ø12*4
90°
60 mm
Ф12 mm
