Orificios de prueba de cables Voltaje
N 0V
L 90-240V
N L 90-240V

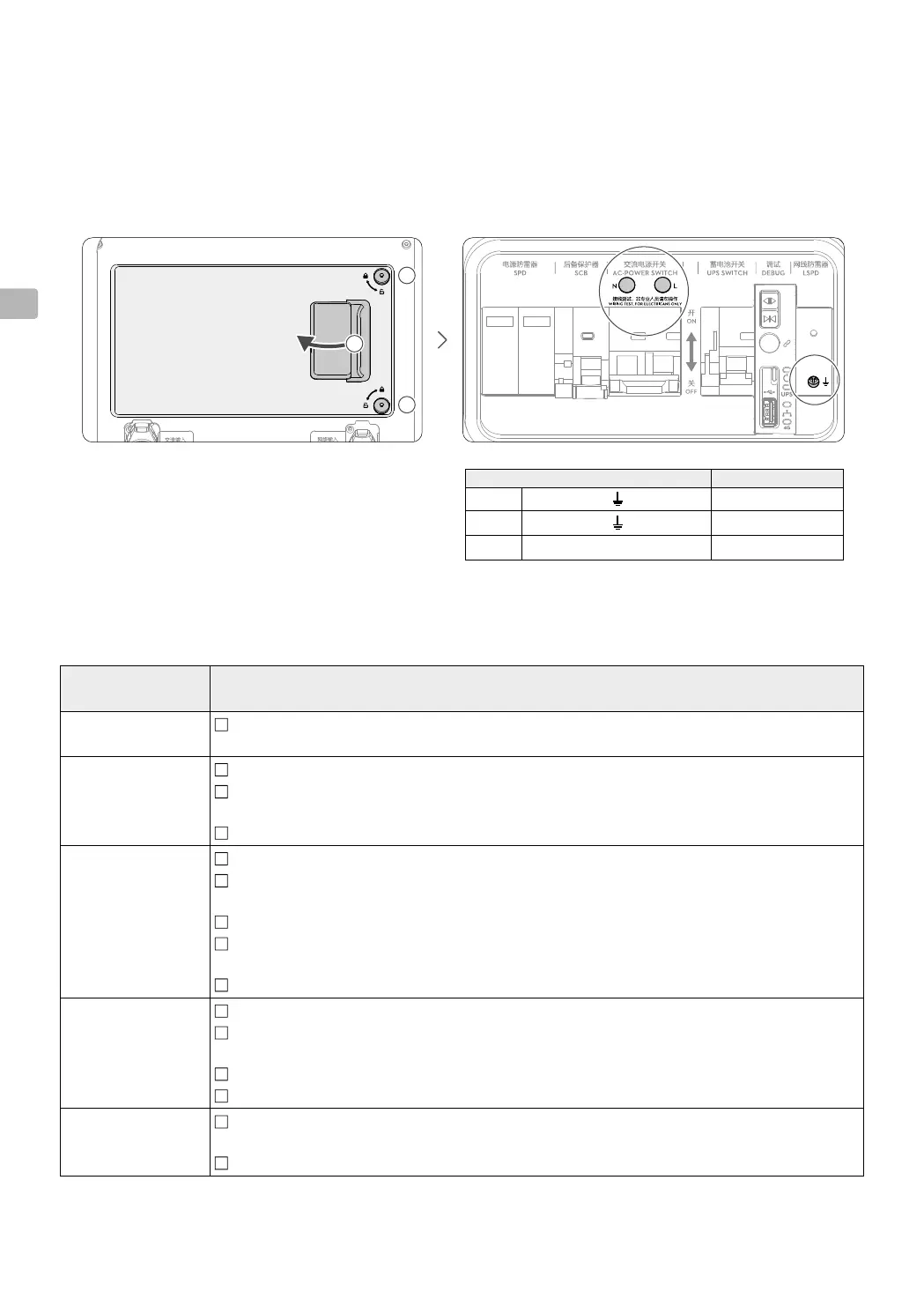

1. Use una llave hexagonal de 2.5mm para aflojar los dos tornillos de la puerta del gabinete eléctrico y, a
continuación, tire de la puerta para abrirla.
2. Encienda el interruptor principal ascendente, ubicado en la caja de distribución del usuario. Establezca el
multímetro en el modo de voltaje de 750V CA y, a continuación, inserte las sondas de cables negra y roja en
los orificios de prueba de cables del gabinete eléctrico para medir el voltaje. Asegúrese de que los resultados
de la prueba sean tal como se muestran en la tabla. Si el resultado de alguna medición no es coherente,
realice una resolución de problemas antes de encender el Dock.
Encendido del Dock
Lista de comprobación previa al encendido
Lista de
comprobación
Descripción
Cable de tierra Los dos extremos del cable de tierra han sido conectados adecuadamente, y los
tornillos se han apretado bien.
Cable Ethernet Todas las partes del conector de Ethernet se han apretado bien.
Se ha utilizado correctamente un tapón de tubo corrugado para sellar el hueco entre
el tubo corrugado y el conector de Ethernet.
El conector de Ethernet se ha insertado correctamente en el Dock.
Cable de
alimentación
Se ha realizado la prueba de conexión del cable y la secuencia de cables es correcta.
La capa de aislamiento del cable de alimentación se ha cubierto correctamente con la
tuerca de la cola.
Todas las partes del conector de alimentación se han apretado bien.
Se ha utilizado correctamente un tapón de tubo corrugado para sellar el hueco entre
el tubo corrugado y el conector de alimentación.
El conector de alimentación se ha insertado correctamente en el Dock.
El Dock El Dock se ha instalado y está estable con un ángulo de inclinación inferior a 3 grados.
El interior del Dock está limpio y organizado, sin polvo, suciedad ni elementos
olvidados.
Se ha sacado y liberado correctamente el botón de parada de emergencia del Dock.
La superficie de la plataforma de aterrizaje está libre de objetos metálicos.
El entorno
circundante
El entorno del Dock está libre de materiales de embalaje, como cartones, espuma y
plástico.
No hay obstáculos que bloqueen la apertura de las cubiertas del Dock.
