dji DOCK 2 - Page 82

81
FR
Mise sous tension du Dock
Liste de vérifications avant la mise sous tension
Liste de
vérifications
Description
Fil de terre Les deux extrémités du fil de terre sont correctement connectées et les vis sont
bien serrées.
Câble Ethernet Tous les éléments du connecteur Ethernet ont été bien serrés.
Un bouchon de tuyau ondulé a été correctement utilisé pour fermer l’espace entre
le tuyau ondulé et le connecteur Ethernet.
Le connecteur Ethernet a été inséré dans le dock de manière sécurisée.
Câble
d’Alimentation
Le test de connexion des fils a été effectué et l’ordre des fils est correct.
La couche isolante du câble d’alimentation a été correctement recouverte par l’étui
de queue.
Tous les éléments du connecteur d’alimentation ont été bien serrés.
Un bouchon de tuyau ondulé a été correctement utilisé pour fermer l'espace entre
le tuyau ondulé et le connecteur d’alimentation.
Le connecteur d’alimentation a été inséré dans le dock en toute sécurité.
Le Dock Le dock a été installé et est stable avec un angle d'inclinaison de moins de 3degrés.
L’intérieur du dock est propre et bien rangé, sans poussière ni saleté, et sans objets
oubliés à l’intérieur.
Le bouton d’arrêt d’urgence du dock a été correctement tiré et relâché.
La surface de l’aire d’atterrissage est exempte de tout objet métallique.
Milieu environnant La zone autour du Dock a été débarrassée des matériaux d’emballage tels que les
cartons, la mousse, le plastique et les colliers de serrage.
Aucun obstacle ne bloque les capots du Dock lorsqu’ils sont ouverts.
Mise sous tension et vérification du fonctionnement

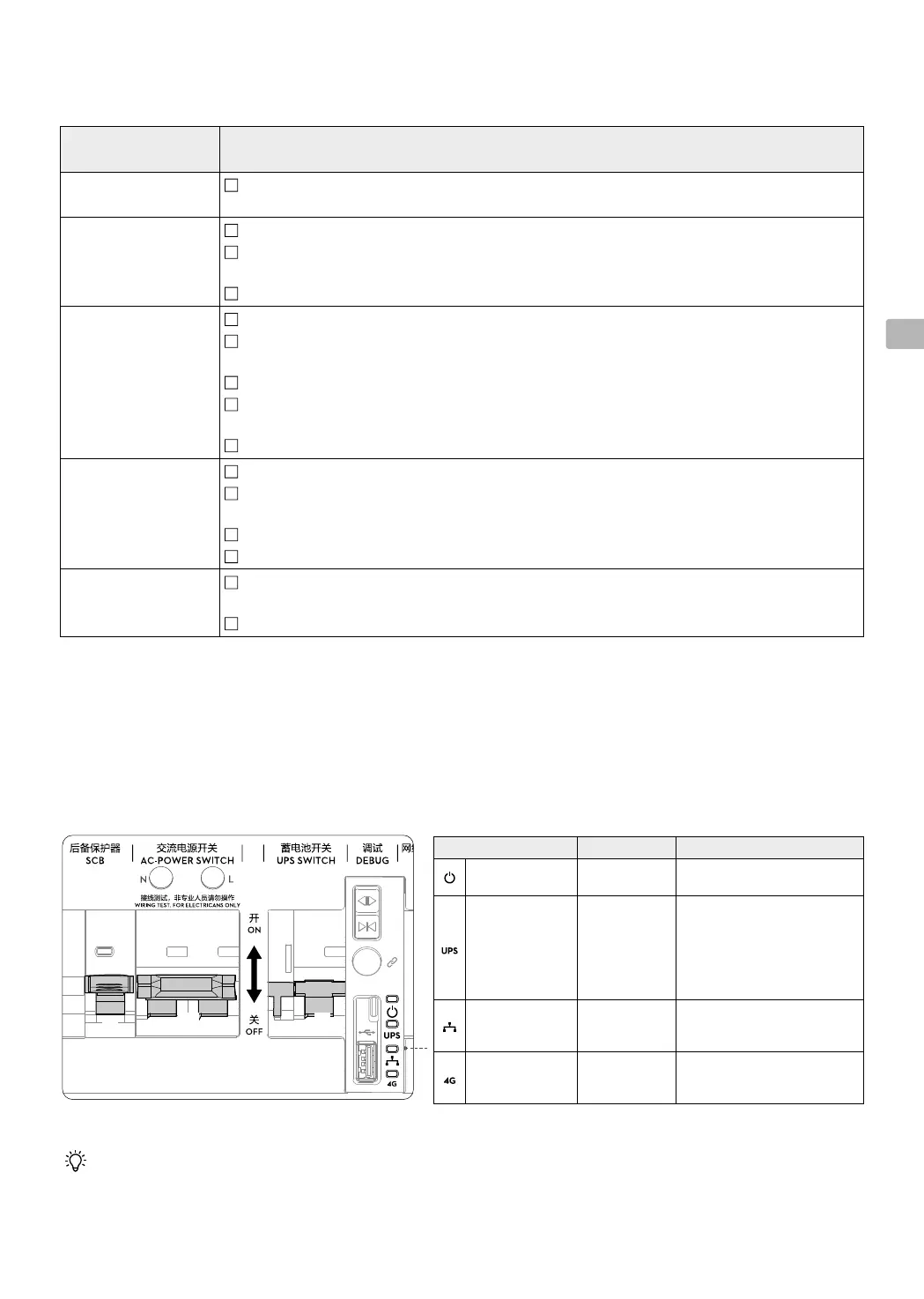

1. Assurez-vous que l’interrupteur principal en amont de la boîte de distribution de l’utilisateur a été mis
en marche. Allumez successivement le disjoncteur de protection contre les surtensions (A), l’interrupteur
d’alimentation CA (B) et l’interrupteur de la batterie de secours (C) dans l’armoire électrique.
2. Dans un délai de 30secondes, les indicateurs déétat de l’armoire électrique doivent s’afficher comme suit.
Dans le cas contraire, il est nécessaire de procéder à un dépannage.
• Assurez-vous que l’interrupteur d’Alimentation en courant alternatif et l’interrupteur de la batterie de
secours sont activés.
Indicateurs de Statut États normaux Description
Indicateur
d’Alimentation
Rouge Fixe L’alimentation CA est normale.
Indicateur de
la batterie de
secours
Bleu Fixe
La batterie de secours est
pleine ou bien elle alimente
leDock.
Clignote
lentement
enbleu
La batterie de secours est
encharge.
Indicateur du
réseau filaire
Clignotement
rapide en vert
Le câble Ethernet est connecté
et assure le transfert de
données avec le dock.
Indicateur du
réseau 4G
Clignotement
rapide en vert
Le réseau 4G est connecté et
permet le transfert de données
avec le Dock.
C
A
B
