Dolmar MS-20U - Montage Van Het Snijblad of de Nylondraadkop

㩷
84

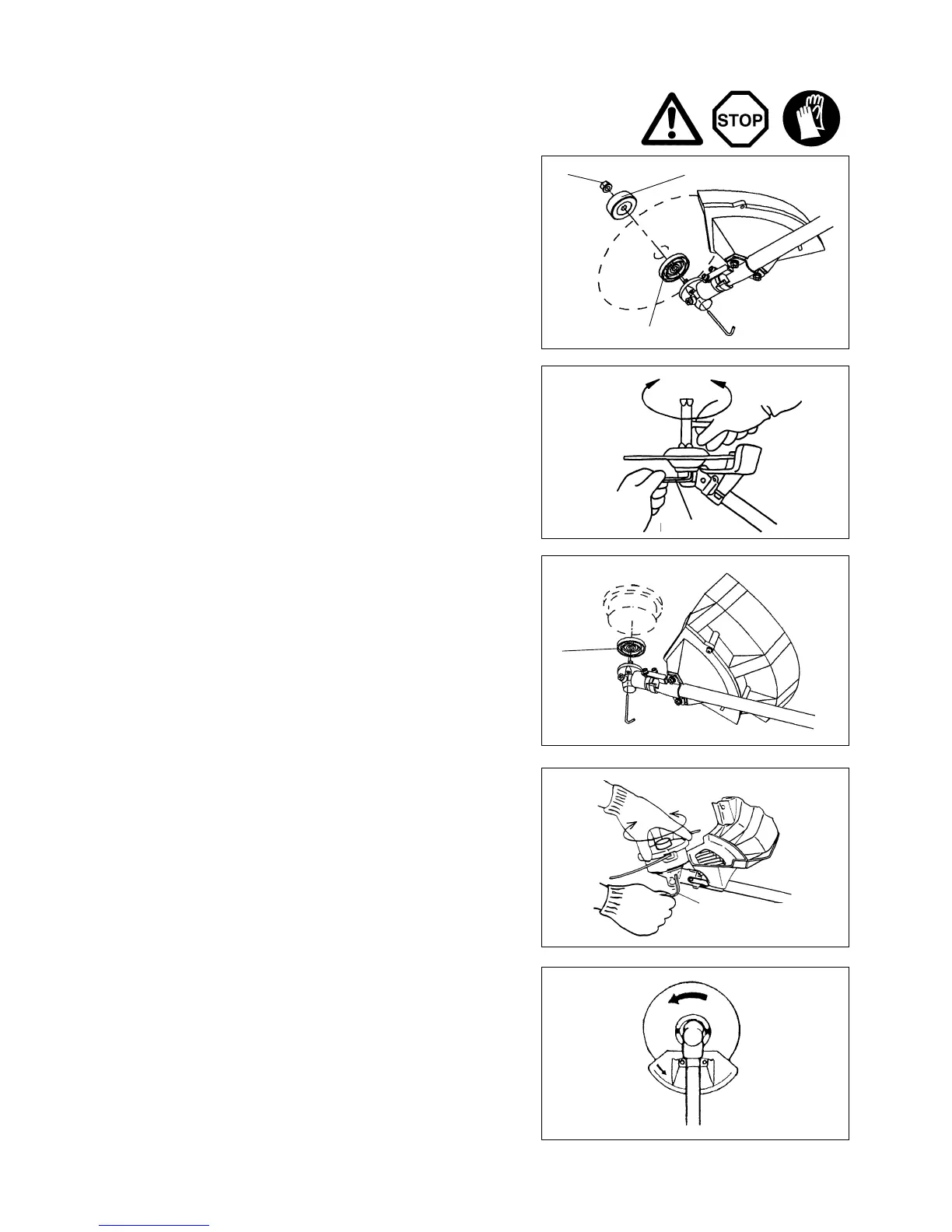

MONTAGE VAN HET SNÏJBLAD OF DE NYLONDRAADKOP
Draai de machine ondersteboven en u kunt het snijblad of de nylodraadkop gemakkelijk vervangen.
– Plaats de inbussleutel door het gat in het drijfwerk en draai de beschermring
(3) met de inbussleutel vast.
– Draai de moer (1) (linkse draad) met de dopsleutel los en verwijder de moer
(1) en de drukschijf (2).
Met de imbussleutel nog in de blokkeerstand.
– Monteer het maaiblad op de uitgaande as zodat de opstaande rand van de
beschermring (3) in het gat van het maaiblad valt. Plaats de drukschijf (2) en
draai de moer aan (aandraaimoment: 130 - 230 kg-cm)
NOOT: Draag altijd beschermende handschoenen bij werkzaamheden aan het
snijgereedschap.
NOOT: De vastzetmoer van het snijblad (met veerring) is aan slijtage
onderhevig. Als de veerring versleten of vervormd raakt, dient u de
moer te vervangen.
NOOT: De drukschijf (2) en de moere (1) zijn niet nodig bij montage van een
draadkop. Monteer de nylondraadkop bovenop de beschermring (3).
– Schroef de nylon tweedreedkop op de uitgaande as.
– Let op dat u de nylondrandkop met de linkerkant boven monteert.
(3)
(1)
(2)
(3)
Vast
Inbussleutel
Rotation
Los
Los
V
ast
Inbussleutel
