Reemplazo del cordón de nailon (nylon)

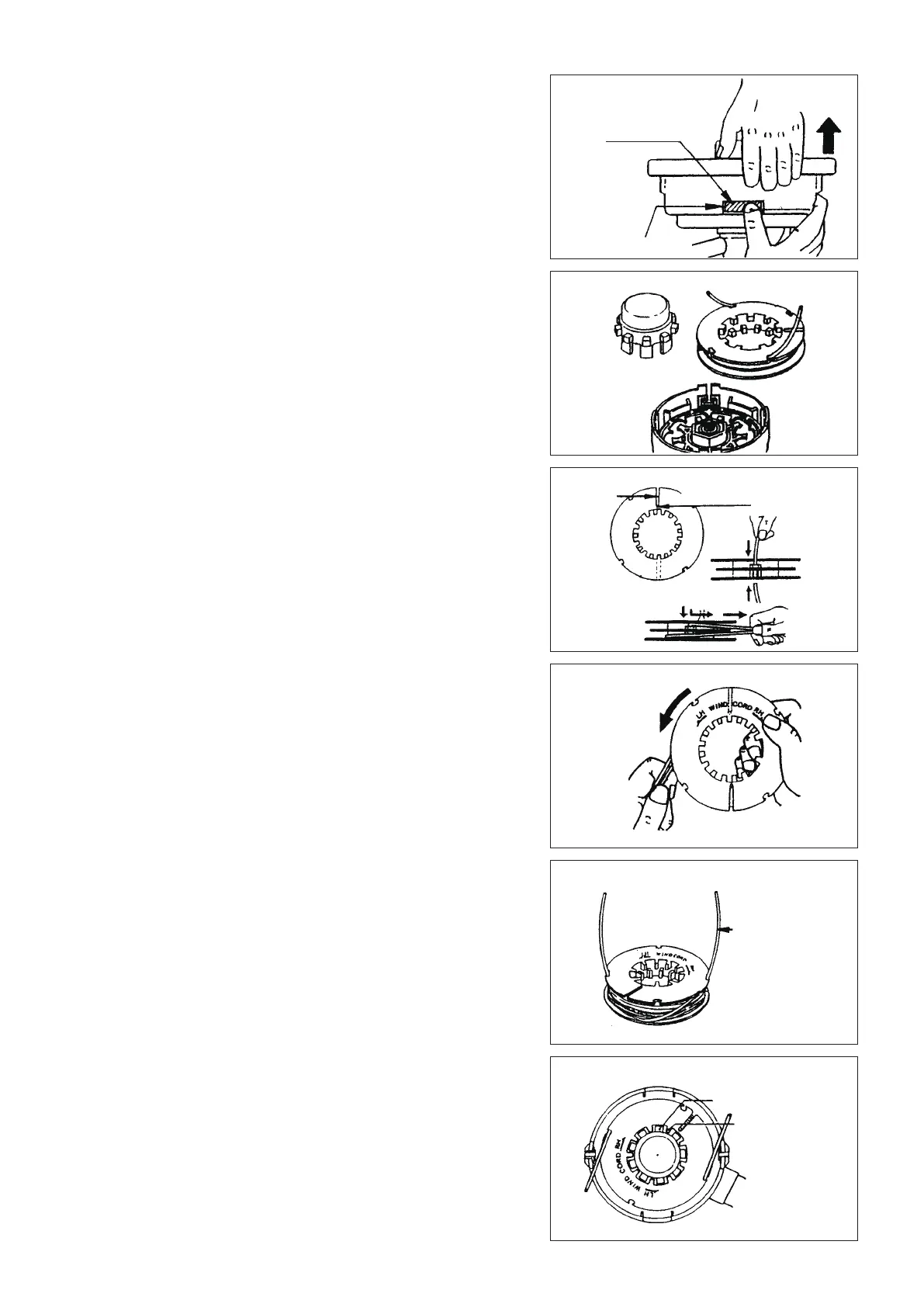

1. Retire la cubierta de la carcasa presionando las lengüetas de bloqueo de la
cubierta opuestamente sobre los costados de la carcasa.
2. Retire la perilla y el carrete de la carcasa.
3. Coloque cada uno de los extremo de las dos líneas en los oricios de la
ranura más interna en una de las bridas exteriores del carrete. Coloque las
líneas en canales del carrete a través de cada hendija sobre las bridas.
4. Embobine las líneas con rmeza en la dirección mostrada por la echa a
mano izquierda (LH) en la brida. Evite cruzar las líneas.
5. Embobine todo, dejando alrededor de 100 mm (3-15/16”) de los cordones,
dejando que los extremos temporalmente enganchados a través de la
mueca en el costado del carrete.
6. Coloque la perilla sobre el nodo de la carcasa, colocándolo de tal forma
que se pueda mover hacia arriba y hacia abajo contra la tensión del resorte.
Coloque el carrete en la carcasa, alineando los dientes de éste y la perilla
de manera alterna, como los engranes.
Lengüeta de
bloqueo de
la cubierta
Jalar
Ventanilla de la carcasa
Perilla
Carrete
Hay un oricio en la sección
más interna de la hendija
Hendija
Hacia la dirección
“LH”
Embobinar
ajustadamente
100 mm de las
ranuras
Dientes de la perilla
Dientes del carrete
